¿Cómo son electrocutados las personas?
Las cifras varían de año en año para cada país, pero las estadísticas globales revelan que la electrocución es una de las cinco principales causas de muerte en el trabajo. Hay muchos accidentes por choque eléctrico en el hogar, y los accidentes eléctricos causan varias centenas de muertes y varias miles de heridas cada año en un solo país.
¿Cómo y por qué las personas reciben un choque eléctrico?
Esencialmente, cuando se toca un equipo con corriente de fuga accidentalmente o cuando un electrodoméstico falla de tal manera que sus partes metálicas expuestas se vuelven temporalmente conductivas y peligrosas. Muchos electrodomésticos tienen fusibles para proteger contra corrientes excesivos, pero eso no ayuda en la situación de corriente de fuga. Algunos electrodomésticos también tienen cables de “tierra” o “manto” para protegernos cuando los cables tocan cosas que no deberían.
El “manto” o “tierra” no es parte del circuito de potencia normal, es solo un cable reemplazante conectado a las partes metálicas expuestas de un electrodoméstico. Eventualmente se conecta a la tierra a través de los cables de su casa, luego a través de un clavo metálico o tubería de agua que entra en la tierra fuera de su casa.

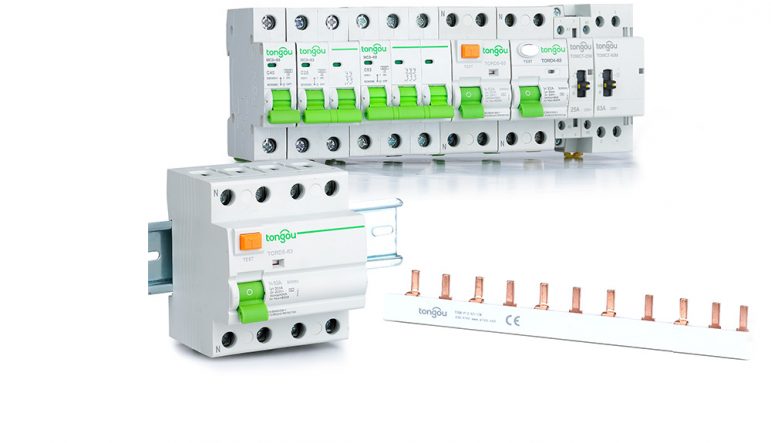

La idea básica es que si el cable activo falla y toca algo como el forro metálico de un tostador, entonces la caja de distribución metálica, el cable de tierra lleva la corriente de manera segura. ¿Pero qué sucede si el cable de tierra / manto falla de la misma manera? El circuito pasará a través de tu cuerpo, ¿cómo protegerse contra el choque eléctrico? Ahí es donde el RCD, GFCI, ELCB vienen en nuestra ayuda.

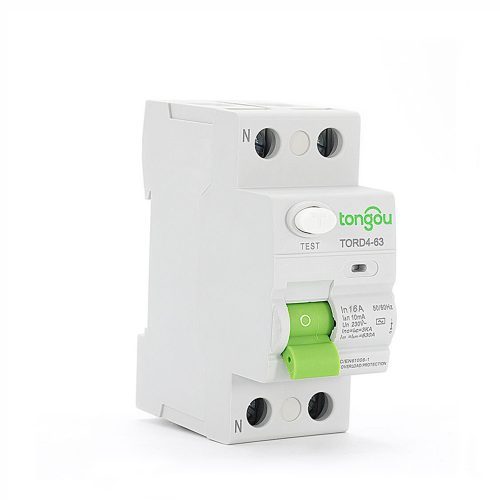

¿Cómo funcionan los dispositivos RCD?
El RCD consta de cinco partes, hay un relé magnético (1), mecanismo (2), terminales de línea de entrada (3), terminales de carga (4) y bobina de detección (5).
El cable activo conecta los terminales de línea de entrada (1) y se conecta a tus electrodomésticos desde los terminales de carga (4), para activar el mango del mecanismo (2), para hacer la conexión de las partes de contacto de cobre de los terminales de línea de entrada (3) y la bobina de detección (5).
La bobina de detección es un transformador de corriente residual que rodea (pero no está conectado eléctricamente) a los conductores activos y neutros. Durante el funcionamiento normal, toda la corriente a raíz del conductor activo regresa al conductor neutro. Las corrientes en los dos conductores son por lo tanto iguales y opuestas y se cancelan entre sí.
Cualquier fallo en la tierra (por ejemplo, causado por una persona tocando un componente activo en el dispositivo conectado) hace que parte de la corriente tome una ruta de retorno diferente.
Esto significa que hay un desequilibrio (diferencia) en la corriente en los dos conductores (caso de fase única), o más generalmente, una suma de corrientes no nula entre varios conductores (por ejemplo, conductores de fase y un conductor neutro). Esta diferencia causa una corriente en la bobina de detección (5), que es capturada por el relé magnético (1).
La circuitería de detección luego retira la energía del mecanismo (2) y los contactos de los terminales de línea de entrada (3) se separan por una muelle, cortando el suministro de electricidad al aparato.
El RCD está diseñado para que la corriente se interrumpa en milisegundos, reduciendo enormemente las posibilidades de recibir un choque eléctrico peligroso.
