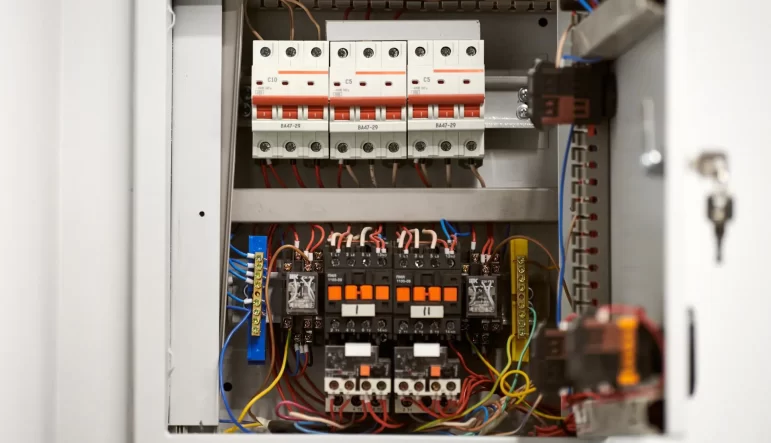

Las cajas de distribución eléctrica se utilizan en edificios comerciales y residenciales y forman parte del sistema eléctrico, también conocido como tableros de distribución. Integran capacidades de distribución de potencia, protección y monitoreo, y se encargan de distribuir energía a todo el edificio comercial o residencial. Para decirlo de manera sencilla, la caja de distribución es el centro de control y distribución de la electricidad.
Las cajas de distribución varían en forma y estructura debido a diferentes escenarios de uso y requisitos, pero los componentes básicos incluyen fusibles, interruptores eléctricos, SPD (protecciones contra rayos y sobretensiones), interruptores, dispositivos de bypass, diversos materiales aislantes, cables, bares de autobus y otros componentes.
Para garantizar la seguridad eléctrica del edificio, la caja de distribución necesita tener un control de calidad estricto y debe asegurar la función y el uso:
Según diferentes escenarios de uso y requisitos, existen varios tipos de cajas de distribución:
El panel más principal y común de distribución. La electricidad viaja a través de los cables primero a un medidor que registra el uso y luego a un panel de interruptores. El panel de interruptores desempeña el papel de protección y monitoreo del circuito durante su uso. En caso de sobrecalentamiento del circuito y fallos de cortocircuito, los componentes en el panel de interruptores pueden detectar la falla y cortar el circuito para prevenir un daño mayor posterior.
El panel principal con terminales se ubica básicamente a下游 del panel de interruptor principal y es un subpanel utilizado para aumentar el número de circuitos. En el panel de terminales principales, los cables de entrada upstream se conectan directamente a los terminales. En uso, puede compartir la carga del panel de interruptor principal para satisfacer la creciente demanda de potencia.
El tamaño relativamente pequeño del subpanel permite una distribución de energía más detallada a áreas específicas o habitaciones. En cuanto a los componentes internos, hay la posición del interruptor de circuito. De esta manera, áreas o habitaciones específicas pueden ser protegidas durante su uso.
Para lugares con requisitos de energía especiales, para no afectar el consumo de energía de otras áreas, es más conveniente instalar y usar un subpanel. Tales como garajes, oficinas, etc.
La caja de fusibles utiliza fusibles descartables para proteger el circuito de daños causados por sobrecargas y cortocircuitos. Dentro de un fusible, hay una delgada tira metálica fusible llamada elemento de fusible. Cuando la corriente que pasa a través de él alcanza un cierto valor, se calienta y se funde para cortar el circuito.
Los fusibles tienen un tiempo de reacción mucho más rápido que los interruptores de circuito y son adecuados para proteger equipos electrónicos sensibles.
El interruptor de transferencia puede cambiar la carga entre las dos fuentes de alimentación. Es un interruptor eléctrico. Cuando la fuente de alimentación principal falla o tiene problemas, la fuente de alimentación principal se puede cambiar a la fuente de alimentación de respaldo a través del interruptor de transferencia. En el mercado, hay interruptores de transferencia manuales y automáticos. En comparación, el interruptor de transferencia manual es más barato y más fácil de instalar, mientras que el interruptor de transferencia automático puede cambiar la fuente de alimentación a tiempo automáticamente. Para lugares que lo demandan, los interruptores de transferencia automáticos son esenciales, como hospitales y demás.
Los interruptores de transferencia se utilizan en varios escenarios. Según diferentes necesidades, hay muchas especificaciones de interruptores de transferencia para elegir.
La caja de distribución es una parte indispensable del sistema eléctrico. Solo cuando la calidad del casco cumple con los requisitos, se puede usar de manera segura y confiable. El material del casco de la caja de distribución debe cumplir con los siguientes requisitos:
Resistencia a filtraciones y sobretensiones. Como parte del sistema eléctrico, la caja de distribución no debe verse fácilmente dañada por la corriente.

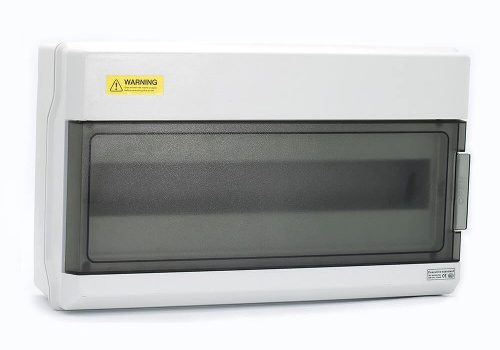

Debido a diferentes escenarios de uso y requisitos, así como considerando la ubicación de la cableado real, la caja de distribución viene en una variedad de tamaños, que se pueden seleccionar en la página de la caja de distribución.
Puedes ver cuántos circuitos hay en el perímetro de la caja para dividir el circuito. Hacia 8 circuitos y menos se utilizarán básicamente para uso doméstico, y más de 8 circuitos se utilizarán básicamente para la distribución de energía comercial y de fábrica. Cuanta mayor sea la demanda de ramas de circuito, más grande se puede seleccionar la caja de distribución para satisfacer la demanda.
Las cajas de distribución son muy importantes. Integran cables, por lo que no es necesario conectar cada dispositivo individualmente a la fuente de alimentación, lo que ahorra longitud de cables, simplifica la estructura del circuito y asegura la eficiencia del uso. También puede garantizar la seguridad de la electricidad en los edificios.
1. ¿Qué hay en la caja de distribución?
En la caja de distribución, también conocida como el panel de distribución o panel de interruptores, encontrarás varios componentes críticos que se encargan de gestionar y distribuir la energía eléctrica en todo un edificio o hogar. Estos componentes generalmente incluyen:
Interruptores de circuito: El dispositivo de seguridad principal que evita sobrecargas eléctricas y cortocircuitos. Tiene funciones básicas de protección de circuitos, incluyendo protección por sobrecarga, protección de voltaje sobre-infra y demás.
Interruptor de protección contra corriente de fuga: También conocido como interruptor principal, interrumpe rápidamente un circuito eléctrico para prevenir daños por una descarga eléctrica continua.
Interruptor automático de doble fuente: Cambia la fuente de alimentación de la red principal a la generadora durante las interrupciones.
Dispositivo de protección contra sobretensiones (SPD): Protege el circuito de picos de tensión y sobretensiones.
Contador de energía: Monitorea y registra el uso de electricidad.
Amperimetro y voltímetro: Mediran la corriente y la tensión, asegurando que el panel de distribución funcione dentro de los parámetros eléctricos especificados.
2. ¿Cómo instalar una caja de distribución?
La instalación de una caja de distribución es una tarea crítica que, en teoría, debería ser realizada por un electricista calificado. Sin embargo, proporcionar una guía paso a paso puede ser informativa para aquellos interesados en el proceso. Puede incluir:
Planificación previa a la instalación: Evaluar el espacio, comprender los requisitos de potencia y seleccionar el tamaño correcto de la caja de distribución.
Montaje: Adjuntar firmemente la caja de distribución a la pared, considerando la facilidad de acceso y la conformidad con las normas de seguridad.
Cableado: Conectar el suministro principal al panel de distribución y de allí a varios circuitos, siguiendo todos los protocolos de seguridad.
Prueba: Asegurar que todas las conexiones son seguras y que la caja de distribución es funcional al probar los RCD y los interruptores.
3. ¿Qué considerar al comprar una nueva caja de distribución de interruptores de circuito?
Al comprar una nueva caja de distribución de interruptores de circuito, se deben considerar varios criterios:
Requisitos de circuito: Considerar el número y tipos de circuitos en la propiedad que la caja necesita soportar.
Calidad y conformidad: Seleccionar un producto listado por UL para asegurar la seguridad y garantizar que cumpla con los códigos eléctricos locales.
Marca y garantía: Considerar marcas reputadas y aquellas que ofrecen una garantía completa.
Tamaño de la caja: Asegurarse de que el tamaño de la caja sea adecuado tanto para los requisitos actuales como para posibles expansiones futuras.
Características: Mirar en características adicionales como SPDs, RCD y facilidad de instalación.
Precio: Equilibrar el costo con la calidad y el conjunto de características proporcionado.
