En un mundo cada vez más electrificado, garantizar la seguridad de nuestros hogares y lugares de trabajo es primordial. Los interruptores automáticos de corriente residual con protección contra sobrecorriente (RCBO) son dispositivos fundamentales en las instalaciones eléctricas modernas, ya que ofrecen una doble protección contra corrientes de fuga a tierra potencialmente mortales y contra sobrecorrientes o cortocircuitos dañinos. Con la llegada de los “RCBO inteligentes”, que añaden monitorización y control remotos, la elección fundamental del tipo de RCBO se vuelve aún más crítica.
Uno de los puntos de confusión más comunes para los consumidores e incluso para algunos instaladores es la diferencia entre los RCBO Tipo AC y los RCBO Tipo A. ¿Qué significan estas designaciones? ¿Cuál es el adecuado para tus necesidades? ¿Y cómo influyen las normas internacionales en esta elección? Esta guía integral desmitificará los RCBO Tipo A y Tipo AC para ayudarte a tomar una decisión informada y segura.
Artículo reciente: Significado, aplicación y preguntas frecuentes sobre RCBO
Un RCBO combina las funciones de dos dispositivos de seguridad cruciales:
Dispositivo de corriente residual (RCD) / Interruptor automático de corriente residual (RCCB): detecta desequilibrios en el flujo de corriente entre los conductores activo y neutro, lo que indica una fuga a tierra (por ejemplo, corriente que atraviesa a una persona). Se dispara para evitar la electrocución.
Interruptor automático de baja tensión (MCB): protege el cableado del circuito frente a daños causados por sobrecargas (consumo excesivo de corriente) o cortocircuitos.
Al integrar ambos, un RCBO ofrece una protección integral en una sola unidad, ahorrando espacio en cuadros de distribución o de consumidores.
Capacidad de detección: los RCBO Tipo AC están diseñados para detectar y disparar únicamente ante corrientes residuales alternas sinusoidales.

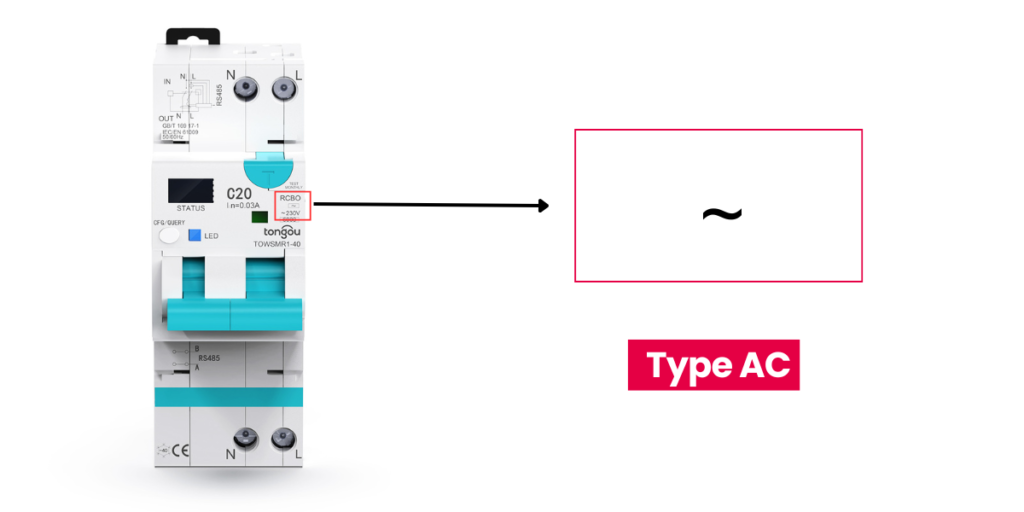

Símbolo: normalmente encontrarás un símbolo de onda sinusoidal (∼) dentro de un recuadro en el dispositivo Tipo AC.
Contexto histórico y aplicación: durante muchos años, los dispositivos Tipo AC fueron el estándar. Son adecuados para circuitos que alimentan cargas que, en caso de fallo, generarán únicamente una corriente de fuga a tierra sinusoidal en AC. Esto incluye típicamente:
——Instalaciones antiguas con cargas puramente resistivas (por ejemplo, iluminación convencional con filamento, calefactores eléctricos sin controles electrónicos).
——Electrodomésticos sin componentes electrónicos.
Limitaciones: el inconveniente principal de los RCBO Tipo AC es su incapacidad para detectar de forma fiable corrientes residuales pulsantes en DC. Si un electrodoméstico con componentes electrónicos (por ejemplo, una lavadora moderna, lavavajillas, driver LED) presenta un fallo que provoca una fuga pulsante en DC, un RCBO Tipo AC podría no disparar o verse comprometida su característica de disparo. Este fenómeno se denomina en ocasiones “cegamiento”, donde la componente DC puede saturar el núcleo sensor del RCBO.
Capacidad de detección: los RCBO Tipo A están diseñados para detectar y disparar ante:
——Corrientes residuales alternas sinusoidales (como el Tipo AC).
——Corrientes residuales pulsantes en DC.
——Corrientes residuales pulsantes en DC superpuestas sobre una corriente continua lisa de hasta 6 mA.

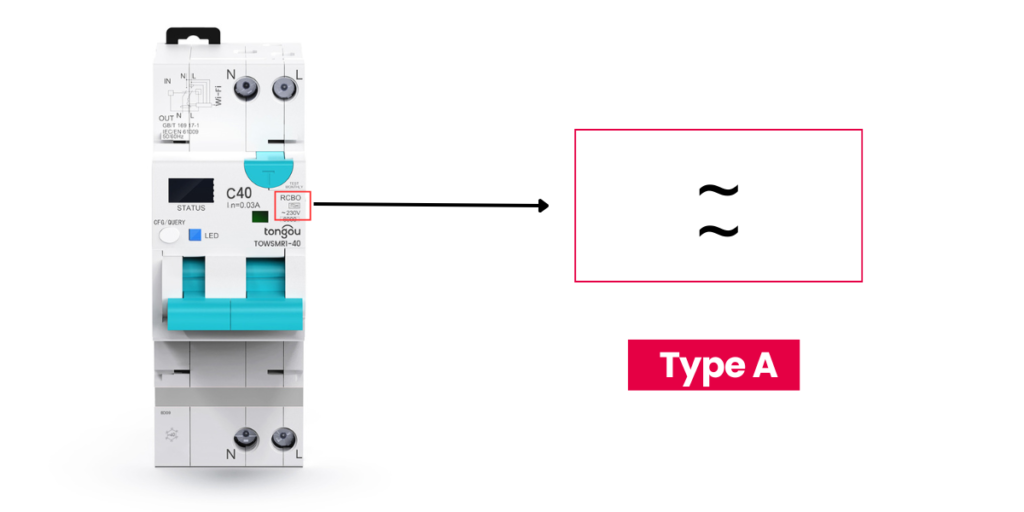

Símbolo: el símbolo del Tipo A suele incluir la onda sinusoidal (∼) y también dos semiondas rectificadas o una representación similar que indica detección de pulsos DC.
Por qué son necesarios: la vida moderna está llena de dispositivos electrónicos. Desde lavadoras y lavavajillas hasta computadoras, drivers LED y cargadores de móvil, muchos contienen rectificadores, choppers o controles de ángulo de fase. Estos componentes pueden generar corrientes de fallo pulsantes en DC.
Aplicaciones típicas: los RCBO Tipo A son esenciales para circuitos que alimentan:
——Electrodomésticos con componentes electrónicos (p. ej., lavadoras, secadoras, lavavajillas, placas de inducción).
——Inversores monofásicos.
——Equipos IT (Clase 1).
——Circuitos de iluminación con reguladores o drivers LED.
——Puntos de carga para vehículos eléctricos (aunque algunos cargadores EV pueden requerir Tipo B).
Ventajas: los RCBO Tipo A ofrecen un nivel de seguridad significativamente mayor en instalaciones modernas donde predominan las cargas electrónicas.
Aplicaciones del RCBO
| Característica | RCBO Tipo AC | RCBO Tipo A |
| Detecta corriente AC | Sí | Sí |
| Detecta pulsos DC | No (detección no fiable) | Sí |
| Idoneidad | Circuitos antiguos, cargas puramente resistivas/inductivas | Circuitos modernos con electrodomésticos electrónicos, iluminación LED, equipos IT |
| Coste | Generalmente más bajo | Generalmente más alto (pero la seguridad justifica el coste) |
| Nivel de seguridad | Básico | Avanzado, idóneo para la mayoría de aplicaciones residenciales y comerciales modernas |
| Preparación para el futuro | Limitada | Buena, alineada con la tecnología de electrodomésticos moderna |
En el Reino Unido se ha producido una clara evolución hacia los RCBO Tipo A.
BS 7671 (actualmente 18.ª Edición con enmiendas) implica, y en muchos casos exige efectivamente, el uso de Tipo A (o superior, como Tipo F o B para cargas específicas) en la mayoría de circuitos nuevos o al sustituir RCD/RCBO en circuitos que alimenten equipos susceptibles de generar pulsos DC.
Los dispositivos Tipo AC se consideran generalmente inadecuados para circuitos que suministran tomas de corriente o cualquier equipo que pueda producir componentes DC. Su uso queda cada vez más restringido a aplicaciones heredadas muy específicas.
Para la carga de vehículos eléctricos, los requisitos específicos suelen apuntar a Tipo A (con detección de 6 mA DC si no está integrada en el cargador) o a Tipo B.
Muchos países europeos siguen las normas CENELEC, alineadas con las normas IEC.
Existe una tendencia general en Europa a favorecer los RCBO Tipo A para una protección más amplia, especialmente en instalaciones nuevas.
Las regulaciones nacionales dentro de cada país de la UE (por ejemplo, la VDE de Alemania, la NF C 15-100 de Francia) especificarán los requisitos exactos. Algunos países pueden haber eliminado ya el Tipo AC para uso general.
Al igual que en el Reino Unido y Europa, se reconoce cada vez más la necesidad de RCD capaces de gestionar pulsos DC.
Los RCD/RCBO Tipo A se están convirtiendo en el estándar de facto para muchas aplicaciones, garantizando la compatibilidad con los electrodomésticos modernos.
El panorama de los RCD es diferente. Los Ground Fault Circuit Interrupters (GFCIs) son los dispositivos principales para la protección personal contra fugas a tierra. Los GFCIs en Norteamérica están diseñados generalmente para operar en CA y tienen una capacidad inherente para detectar ciertos tipos de fallas en CC, pero su clasificación de “Tipo” no es directamente equivalente al Tipo A/AC de la IEC. Los Arc Fault Circuit Interrupters (AFCIs) también son obligatorios en muchos circuitos para proteger contra fallas por arco.
Aunque la comparación directa es compleja, el principio de garantizar la protección contra diversas formas de onda de corriente de falla es universalmente importante.
Nota importante: Las normativas eléctricas están sujetas a cambios. Consulte siempre la versión más reciente del código eléctrico local y a un electricista cualificado para garantizar el cumplimiento y la seguridad.
1. Considere sus cargas:
——Si el circuito alimenta solo cargas resistivas simples como bombillas incandescentes antiguas o calefactores eléctricos básicos (sin termostatos o controles electrónicos), un Tipo AC podría ser permisible si las normativas locales aún lo permiten.
——Si el circuito alimenta cualquier dispositivo electrónico – esto incluye la mayoría de los electrodomésticos modernos (lavadoras, lavavajillas, neveras con controles electrónicos), iluminación LED, computadoras, tomas de corriente donde pueden conectarse diversos dispositivos – debe elegir un RCBO Tipo A (o superior, si lo indica un equipo específico, p. ej., Tipo F o B).
2. Verifique la normativa local: Esto no es negociable. Muchas jurisdicciones ahora exigen Tipo A para la mayoría de aplicaciones, especialmente para tomas de corriente e instalaciones nuevas.
3. Preparación para el futuro: Incluso si un circuito actualmente solo tiene cargas simples, las futuras actualizaciones de electrodomésticos probablemente incluirán electrónica. Instalar un RCBO Tipo A ahora es una inversión inteligente para la seguridad y compatibilidad futuras.
4. Si tiene dudas, elija Tipo A: Dada la proliferación de dispositivos electrónicos, el Tipo A ofrece un nivel de protección mucho más amplio y seguro. El ligero costo adicional está más que justificado por la mayor seguridad.
5. Para RCBO inteligentes: Las funciones “inteligentes” (conectividad Wi-Fi, control por app, monitoreo de energía) son una superposición sobre la funcionalidad básica del RCBO. Elegir un RCBO inteligente aún requiere que seleccione el tipo correcto (AC, A, F o B) según las características eléctricas del circuito que protegerá. Un “RCBO inteligente Tipo A” combina la detección necesaria de fallas de CC pulsante con los beneficios modernos de conectividad.
Aunque los RCBO Tipo AC han cumplido su función en entornos eléctricos más simples, los RCBO Tipo A son ahora la opción recomendada y, a menudo, obligatoria para la mayoría de aplicaciones residenciales, comerciales e industriales modernas, gracias a su capacidad para detectar tanto corrientes residuales de CA sinusoidales como de CC pulsantes.
Al seleccionar un RCBO, ya sea estándar o inteligente, nunca comprometa la seguridad. Comprenda las cargas de su circuito, consulte los códigos eléctricos locales y, ante cualquier duda, opte por un RCBO Tipo A. Su seguridad y la de quienes utilizan la instalación eléctrica dependen de ello. Siempre contrate a un electricista cualificado para la instalación y la asesoría.
