En el ámbito de los sistemas eléctricos, tanto los relés como los contactores desempeñan funciones cruciales al controlar y conmutar circuitos eléctricos. Aunque estos componentes pueden parecer similares a primera vista, cumplen propósitos distintos y se utilizan en aplicaciones diferentes. Comprender sus diferencias es esencial para seleccionar el dispositivo adecuado según las necesidades específicas. Este artículo profundiza en qué son los relés y los contactores, sus tipos, abreviaturas, diferencias principales y sus usos respectivos en los sistemas eléctricos. Finalmente, te guiaremos para que puedas elegir de forma informada entre un relé y un contactor.
Un relé es un interruptor accionado eléctricamente que se utiliza para controlar un circuito mediante una señal de bajo nivel o para gestionar varios circuitos a través de una sola señal de control. Los relés son esenciales en aplicaciones donde se necesita controlar un circuito de alta potencia con una señal de baja potencia.

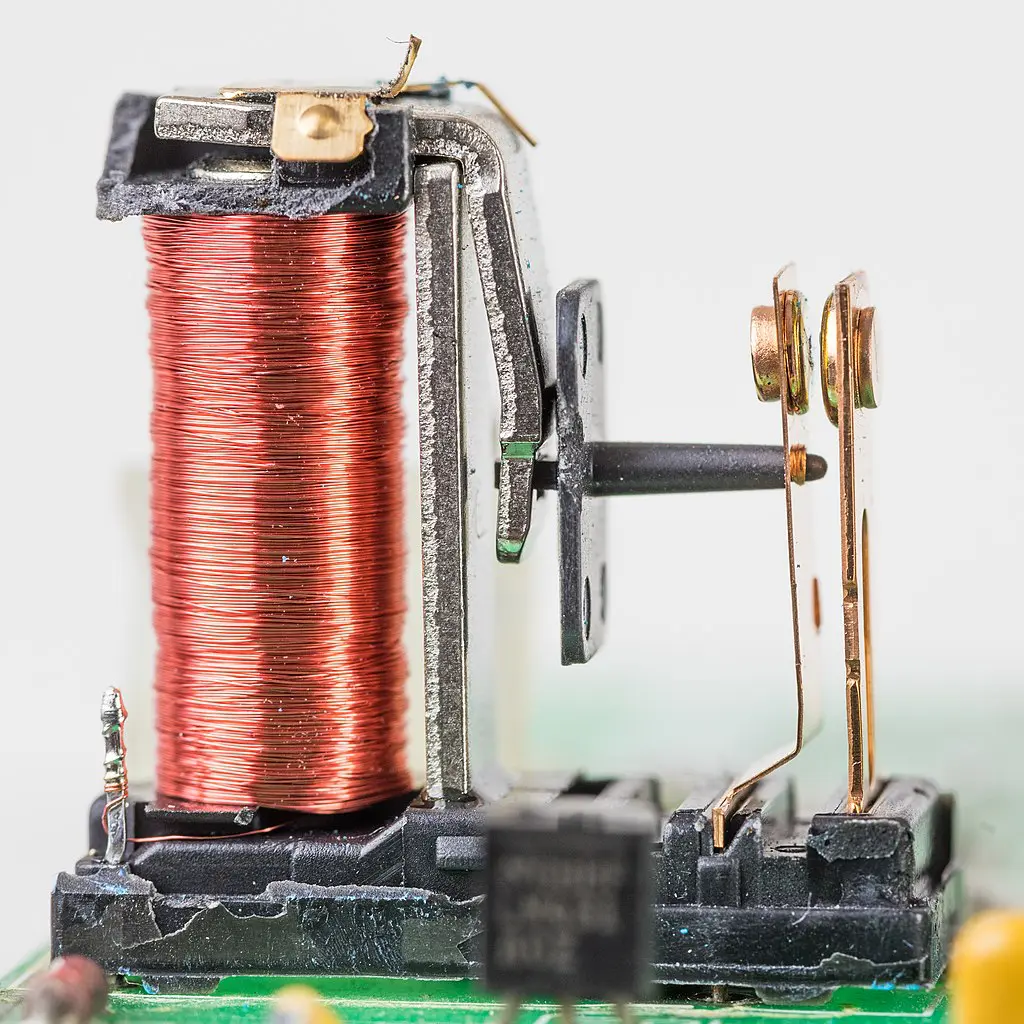

1. Relés electromecánicos (EMR): utilizan un electroimán para abrir o cerrar los contactos.
2. Relés de estado sólido (SSR): conmutan sin partes móviles mediante semiconductores, ofreciendo mayor duración y velocidad de conmutación.
3. Relés de lámina (Reed): emplean interruptores de lámina sellados en un tubo de vidrio y accionados por una bobina electromagnética.
4. Relés temporizados: incorporan una función de retardo antes de la conmutación.
Un contactor es un tipo de relé eléctrico utilizado para conmutar un circuito de potencia; se emplea habitualmente en aplicaciones con niveles de corriente superiores a los que manejan los relés convencionales. Los contactores se utilizan principalmente en entornos comerciales e industriales para controlar motores eléctricos, equipos de calefacción y sistemas de iluminación.
1. Contactores magnéticos: utilizan campos electromagnéticos para la conmutación, típicamente en motores de CA y CC.
2. Contactores para capacitores: diseñados para gestionar la conmutación de capacitores en unidades de corrección del factor de potencia.
3. Contactores al vacío: emplean interruptores de vacío en el mecanismo de conmutación para controlar el flujo eléctrico sin problemas de arco.
4. Contactores de propósito específico: construidos para aplicaciones de HVAC, soportan valores de corriente y ciclos de trabajo concretos.
Aunque tanto los relés como los contactores funcionan como interruptores accionados eléctricamente, difieren en varios aspectos clave:
1. Manejo de corriente y voltaje:
——Relés: diseñados para niveles de corriente bajos a moderados, típicamente hasta 15 A y voltajes de hasta 250 V CA o CC. Ideales para controlar cargas pequeñas o aplicaciones de señalización.
——Contactores: construidos para conmutar corrientes mucho más altas, a menudo superiores a 100 A y manejando voltajes de hasta 1000 V CA. Adecuados para aplicaciones de alta exigencia como el control de motores e iluminación industrial.
2. Tamaño físico y construcción:
——Relés: generalmente más pequeños y compactos, diseñados para encajar en espacios reducidos dentro de aplicaciones electrónicas o de baja potencia.
——Contactores: más grandes y robustos, fabricados para soportar los rigores de entornos industriales y conmutaciones frecuentes.
3. Contactos auxiliares:
——Relés: suelen incluir un número limitado de contactos auxiliares para retroalimentación del circuito o funciones de control adicionales.
——Contactores: ofrecen típicamente múltiples contactos auxiliares, permitiendo una mayor flexibilidad de control e integración en sistemas complejos.
4. Supresión de arco:
——Relés: los relés básicos pueden no tener capacidades significativas de supresión de arco, ya que no están destinados a la conmutación de alta potencia.
——Contactores: equipados con cámaras de arco u otras tecnologías de supresión para manejar de forma segura y eficiente las interrupciones de alta corriente.
Los relés son componentes versátiles en los sistemas eléctricos, con amplio uso en diversas aplicaciones:
1. Sistemas de control: se emplean en PLCs (autómatas programables) y otros sistemas de control para gestionar el funcionamiento de máquinas y equipos.
2. Conmutación de señales: en telecomunicaciones y procesamiento de señales, se utilizan para cambiar entre diferentes rutas de señal.
3. Aplicaciones automotrices: muy usados en la electrónica de vehículos para controlar circuitos de iluminación, aire acondicionado y otras funciones.
4. Protección de circuitos: se utilizan en circuitos de protección para aislar fallos controlando disyuntores y dispositivos de protección.
Los contactores son fundamentales para gestionar la energía en sistemas industriales y comerciales:
1. Control de motores: ampliamente utilizados para arrancar, detener, invertir y regular la velocidad de motores eléctricos.
2. Control de iluminación: esenciales en sistemas de gran escala que permiten manejar instalaciones de alta potencia lumínica.
3. Sistemas de calefacción: se usan para controlar resistencias calefactoras en hornos industriales, estufas y sistemas HVAC.
4. Distribución de energía: integrados en cuadros de distribución y aparamenta, ayudan a controlar y repartir la energía eléctrica entre diferentes secciones de una planta o edificio.
Elegir entre un relé y un contactor depende de varios factores, incluidos los requisitos específicos de la aplicación:
1. Requisitos de carga: evalúe las necesidades de corriente y voltaje. Use relés para baja potencia y contactores para altas corrientes.
2. Entorno de aplicación: tenga en cuenta el espacio disponible, la temperatura y la resistencia mecánica para seleccionar el dispositivo adecuado.
3. Necesidades funcionales: analice las características de control requeridas (contactos auxiliares, voltaje de bobina, frecuencia de conmutación). Los contactores suelen ser preferibles en sistemas complejos de alta exigencia.
4. Consideraciones de costo: los relés son económicos y suficientes para aplicaciones de baja potencia; los contactores ofrecen soluciones más robustas para corrientes elevadas, aunque a mayor precio.
5. Requisitos de seguridad: asegúrese de que el dispositivo cumpla con las normas y certificaciones necesarias. Los contactores incorporan funciones de seguridad mejoradas para alta potencia, como supresión de arco y construcción más resistente.
Aunque relés y contactores cumplen la misma función básica de interruptores accionados eléctricamente, están diseñados para aplicaciones y niveles de potencia distintos. Los relés son ideales para aplicaciones de baja a potencia moderada, gracias a su tamaño compacto y versatilidad en sistemas de señal y control. Los contactores, en cambio, están construidos para escenarios de alta potencia, ofreciendo durabilidad y funciones ampliadas para entornos industriales y comerciales.
Comprender las necesidades específicas de la aplicación es crucial para elegir entre un relé y un contactor. Evaluando factores como requisitos de carga, entorno de uso, funcionalidad, coste y seguridad, podrá tomar una decisión informada que garantice fiabilidad y eficiencia en su sistema eléctrico. Ya sea actualizando una instalación existente o diseñando una nueva, la elección adecuada entre relé y contactor mejorará el rendimiento y la seguridad.
