В области электрических и электронных установок интеграция компонентов в систематическом, организованном порядке является основополагающим. Здесь в игру вступает DIN-рейка, стандартная система крепления, используемая во всем мире. Система DIN-рейки упрощает процесс сборки, обеспечивая надежное крепление компонентов и легкий доступ к ним. В этой статье мы рассмотрим основы DIN-рейки, ее историческое развитие, доступные типы, приложения, руководство по установке и ответим на часто задаваемые вопросы.

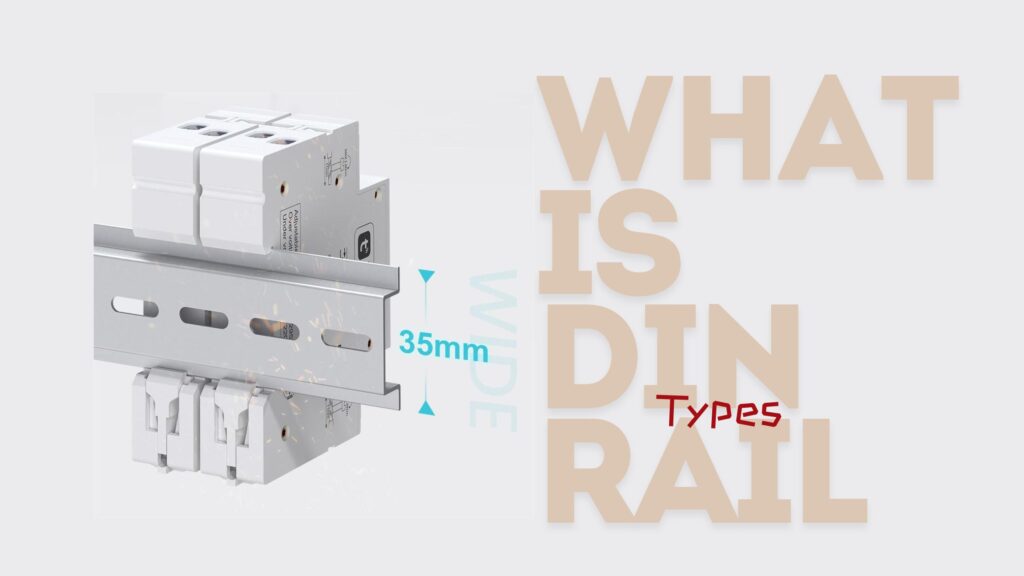

DIN-рейка — это металлическая рейка стандартного типа, широко используемая для крепления автоматических выключателей и промышленного контрольного оборудования внутри стойки оборудования. Эти рейки обычно изготавливаются из холоднокатаного листа углеродистой стали с гальванизированным или хромированным блестящим поверхностным покрытием. Аббревиатура “DIN” происходит от “Deutsches Institut für Normung”, что означает “Немецкий институт стандартизации”.
Применение DIN-рейки в современных электрических и электронных установках не является просто вопросом удобства; это значительный шаг вперед в области безопасности установки, эффективности и стандартизации.
1. Стандартизация и совместимость
Система DIN-рейки обеспечивает то, что компоненты от разных производителей могут быть установлены вместе без проблем, благодаря стандартизированным размерам и формам. Эта совместимость бесценна в сложных системах, которые требуют интеграции разнообразных компонентов.
2. Гибкость и масштабируемость:
Системы, установленные на DIN-рейку, по своей природе более гибкие. Компоненты могут быть добавлены, удалены или перемещены с относительной легкостью, что позволяет системам развиваться в соответствии с меняющимися потребностями без необходимости полной переработки.
3. Безопасность и надежность:
DIN-рейки предоставляют надежную основу для крепления критически важных компонентов, уменьшая риск ослабления соединений, которые могут привести к отказам или опасностям. Организованное расположение, облегченное DIN-рейкой, также улучшает воздухообмен, что важно для поддержания оптимальных рабочих температур и предотвращения перегрева.
4. Простота обслуживания и устранения неполадок:
Организованная установка на DIN-рейку значительно упрощает задачи обслуживания и устранения неполадок. Техники могут быстро определить и получить доступ к необходимым компонентам, сокращая простои и повышая надежность системы.
Стандарт DIN-рейки возник в Германии и был широко принят по всей Европе, прежде чем стать глобальным стандартом. Разработка DIN-рейки предоставила долгожданное решение проблемы крепления различных контрольных устройств и аксессуаров компактным и упорядоченным образом. В течение многих лет эта стандартизация облегчила международную торговлю электрическими компонентами и системами, обеспечивая совместимость и взаимодействие.
TS35 Рейка (Топ-шляпа) | TS35 рейка отличается своим профилем в форме шляпы, что делает ее предпочтительным выбором для различных промышленных и коммерческих приложений. Она предлагает сочетание прочности и универсальности, подходящее для установки всего, от автоматических выключателей до контрольных устройств. |
TS32 Рейка | Немного уже, чем TS35, TS32 рейка полезна в приложениях, где пространство ограничено. Она все еще предлагает значительную прочность крепления, но лучше всего подходит для легких компонентов. |
TS15 Рейка (Миниатюрная) | TS15 рейка, наименьший стандартный размер, разработана для очень легких приложений или там, где пространство очень ограничено. Она идеальна для установки маленьких клеммных колодок, реле и других легких устройств. |
G-Рейка | Менее распространенный вариант, G-рейка разработана для более тяжелых приложений. Она имеет уникальный профиль, который обеспечивает дополнительную прочность для поддержки более тяжелых компонентов. |
Понимая эти типы и их характеристики, инженеры и монтажники могут принимать осознанные решения при планировании и выполнении установок, обеспечивая то, что каждый компонент поддерживается соответствующим образом для его размера, веса и операционных требований.
Установка DIN-рейки может показаться простой, но внимание к деталям может значительно повлиять на эффективность и долговечность установки. Вот расширенные советы и соображения:
1. Выбор правильной рейки:
Перед установкой убедитесь, что вы выбрали подходящий тип DIN-рейки для ваших компонентов и среды. Выбор между типами, такими как TS35, TS32 и TS15, будет зависеть от размера и веса оборудования, которое будет установлено.
2. Согласованность с окружающей средой:
Учитывайте материал DIN-рейки в зависимости от окружающей среды, с которой она столкнется, таких как высокая влажность, коррозионные вещества или экстремальные температуры. В сложных условиях предпочтительнее использовать нержавеющую сталь или алюминиевые рейки.
3. Надежное крепление:
Надежное крепление DIN-рейки критично для предотвращения движения, которое может привести к износу или отключению компонентов. Используйте достаточное крепежное оборудование, подходящее для поверхности, к которой крепится рейка.
4. Расстояние и организация:
Предоставьте достаточное пространство между компонентами для отвода тепла и облегчения обслуживания. Использование крышек для DIN-рейки, разделителей и концевых зажимов может помочь эффективно управлять пространством и добавить дополнительный уровень безопасности.
5. Маркировка:
Ясно маркируйте разделы или отдельные компоненты на DIN-рейке для легкого определения. Эта практика бесценна при устранении неполадок и будущих изменениях.
6. Регулярная проверка:
После установки периодически проверяйте ваши DIN-рейки и установленные компоненты на признаки износа, ослабления крепежа или коррозии. Проактивное обслуживание может предотвратить отказы системы.
Вопрос: Существуют ли DIN-рейки только из металла?
Ответ: Хотя металл является традиционным материалом, некоторые DIN-рейки изготавливаются из альтернативных материалов, таких как алюминий или термопластик, что позволяет удовлетворить определенные условия окружающей среды или требования.
Вопрос: Могут ли DIN-рейки быть обрезаны по длине?
Ответ: Да, DIN-рейки могут быть обрезаны до любой желаемой длины, что позволяет выполнять индивидуальные установки, приспособленные для конкретных пространств или конфигураций.
Вопрос: Как выбрать правильный тип DIN-рейки для моей установки?
Ответ: Выбор зависит от оборудования, которое вы планируете установить, доступного пространства и условий окружающей среды на месте установки. Рейка TS35 является универсальным вариантом, подходящим для большинства приложений.
Серия умных продуктов Tongou включает в себя умные счетчики, умные переключатели, умные малогабаритные автоматические выключатели и умные RCBO, все они интегрированы с направляющей конструкцией, просты в установке и просты в использовании.
DIN-рейки стали неотъемлемой частью электрических и электронных установок, облегчая структурированный, стандартизированный подход к интеграции компонентов. Их эволюция и разнообразие доступных типов подчеркивают их адаптивность и важную роль, которую они играют в современной электротехнике. Независимо от того, используются ли они в системах промышленного управления, распределении электроэнергии или управлении дата-центрами, понимание основ DIN-рейки, их применения и правильных методов установки критически важно для обеспечения эффективных и надежных систем.
