После определенного понимания функции разрушителя цепи, мы можем изучить структуру разрушителя цепи, чтобы знать, как он работает.
Пайдонг промышленная зона Цилиган, город Юэцин, провинция Чжэцзян, Китай.
Его основная функция – прерывать ток после того, как защитный механизм обнаруживает дефект
Разрушитель цепи обладает функцией защиты электрического контура от повреждения, вызванного чрезмерным током, перегрузкой, утечным током или коротким замыканием. Это автоматически управляемый электрический переключатель, разработанный для обрыва тока после того, как защитный механизм обнаруживает дефект. В отличие от предохранителя, который действует один раз и затем должен быть заменен, разрушитель цепи может быть сброшен (вручную или автоматически) для возобновления нормальной работы.
Разрушители цепи производятся в нескольких размерах, как небольшие устройства для защиты низковольтных цепей или отдельных бытовых приборов, так и крупные аппараты, разработанные для защиты высоковольтных цепей и обеспечения поддержки всей города.
Разрушитель цепи – неотъемлемое устройство безопасности в электрическом оборудовании, и квалифицированный разрушитель цепи имеет долгий срок службы. Для различных условий применения и фактических требований к использованию доступны различные типы разрушителей цепи. Существуют ACB, VCB и т.д. для высоковольтного переменного тока, MCB, MCCB, RCCB, RCBO, AFCI и т.д. для низковольтного переменного тока, а также высоковольтные разрушители цепи с прямым током.
Разрушитель цепи является механическим переключающим устройством. Когда ток в цепи превышает номинальное значение тока разрушителя цепи из-за каких-либо условий, таких как короткое замыкание или перегрузка, разрушитель цепи срабатывает для отключения цепи, тем самым защищая оборудование в цепи. Механическая ручка разрушителя цепи также может быть открыта и закрыта вручную, что облегчает ежедневное техническое обслуживание и другие работы.
Номинальный ток разрушителя цепи означает самую высокую величину тока, которую разрушитель цепи может непрерывно нести, когда другие условия (температура и т.д.) остаются в указанном диапазоне.

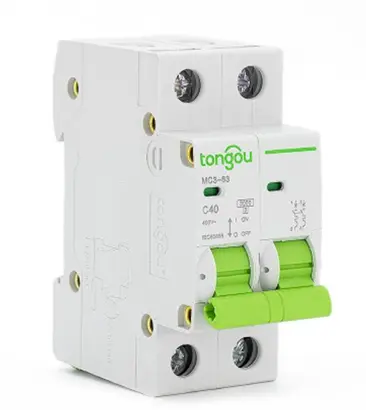

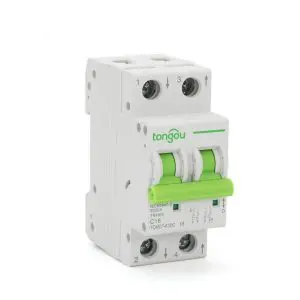

Миниатюрный разрушитель цепи (МРЦ) обеспечивает электрическую безопасность в домах, офисах и других зданиях, а также для промышленных приложений, защищая электрические установки от перегрузок и коротких замыканий.
После обнаружения дефекта миниатюрный разрушитель цепи автоматически выключает электрическую цепь, чтобы предотвратить повреждение проводов и избежать риска пожара.
Формообразный разрушитель цепи (ФОЦ), для краткости, обладает функциями защиты от короткого замыкания, перегрузки и переключения цепи, обычно с защитой от утечки тока, называемый формообразным разрушителем цепи с защитой от утечек.
Он в основном используется для конечного распределения электроэнергии и может нести нагрузку напрямую. Максимальное номинальное значение тока не должно превышать 1600А. Его функциональность относительно проста, с термо-магнитным, магнитным срабатыванием, срабатыванием при низком напряжении, срабатыванием при аварии, сигнализацией и другими функциями, с несколькими группами вспомогательных контактов.
Устройство остаточных токов (УОТ), разрушитель остаточных токов (РОТ) или разрушитель цепи утечки тока (РЦТ) – это безопасное устройство-спасатель, разработанное для предотвращения удушья от электрического тока, если человек прикоснется к живому объекту, например, к обнаженному проводу.
Tongou всегда придерживается принципа “качество в первую очередь”, придерживается информатизации управления и автоматизации производства, непрерывно улучшает качество производственного процесса и уровень управления производством.
Воздушный разрушитель цепи – это устройство защиты цепи для высокого тока, обычно используемое в системе крупных распределительных ящиков, которое может предотвратить перегрузку, короткое замыкание, земельную неисправность, защиту от утечек, удаленное управление и другие интегрированные разрушители цепи. Поэтому его работа может быть эффективной и надежной в соответствии со стандартами серии IEC 60947-2.
Чрезмерный ток - это любое значение тока, которое превышает номинальное значение тока устройства, для которого провод несет электрический поток. Чрезмерный ток может быть результатом перегрузки, короткого замыкания, дуга или земельной неисправности. Помимо огнеопасности, чрезмерный ток может вызвать повреждение изоляции проводов и оборудования.
Короткое замыкание - это чрезмерный ток, который значительно превышает нормальный полный ток нагрузки цепи. Кроме того, короткое замыкание выходит из обычного пути передачи тока цепи и создает обход нагрузки, возвращаясь к источнику питания. Короткое замыкание является чрезмерным током, но не является перегрузкой.
Согласно МЭК (Международной электротехнической комиссии), перегрузка означает, что работа оборудования превышает нормальное, полное нагрузочное значение, или работа проводника превышает номинальную вместимость по передаче тока, что может вызвать повреждение или опасное перегрев при достаточно длительном времени работы. Перегрузка - это не короткое замыкание, земная неисправность или дуговой сбой.
Утечный ток - это ток, который течет от цепи переменного или постоянского тока в устройстве к распределительному ящику или земле, и он может поступать как с входа, так и с выхода. Если оборудование неправильно заземлено, ток будет течь через другие пути, такие как человеческое тело. Это также может произойти, если заземление неэффективно или было прервано умышленно или неумышленно. Если значение утечки достигает определенного уровня, это может вызвать электрический удар, приводящий к личным травмам или даже смерти.
Несмотря на то что средне- и низковольтные разрушители цепи имеют уникальные конструкции в отношении интенсивности тока, напряжения и применения, в различных типах разрушителей цепи есть пять основных компонентов.
Четыре универсальных компонента разрушителя цепи:
Кажется, ваше предыдущее сообщение уже содержит перевод текста на русский язык. Если вам нужен дополнительный перевод или информация, пожалуйста, дайте мне знать, и я с радостью помогу.
Оболочка формованного корпуса изготовлена из прочного изоляционного материала, такого как стекловолокно или термоустойчивый композитный смоляной резин (пластиковая рама). TONGOU Electrical предоставляет миниатюрные переключатели, переключатели с формованной оболочкой, переключатели с изолированной оболочкой и низковольтные силовые переключатели с формованными оболочками.
Существует два типа механизмов управления:
Функция механизма переключения с переключением (OTM) заключается в предоставлении средства для открытия и закрытия разъединителя. Когда ручная ручка перемещается в позицию ВКЛ или ВЫКЛ, пружины сжимаются. Они накапливают механическую энергию этого движения. В точке переключения, когда переключатель находится в центре, пружины освобождают накопленную энергию и толкают или тянут лопасти переключателя в закрытую или открытую позицию.
Этот механизм переключения с переключением является типом быстрого открытия и быстрого разрыва, что означает, что скорость открытия или закрытия контактной точки после точки переключения не зависит от скорости оператора.
Помимо указания того, включен ли разъединитель или нет, ручка механизма управления также указывает на то, что разъединитель срабатывает, перемещаясь в промежуточную позицию между ВКЛ и ВЫКЛ.
Домашние разъединители TONGOU, миниатюрные разъединители и разъединители с формованным корпусом используют механизмы переключения с переключением.
Двухступенчатая система накопления энергии используется, когда для закрытия разъединителя требуется большое количество энергии и когда это необходимо делать быстро. Это механизм закрытия разъединителя, при котором пружина заряжается (первый шаг), а затем выполняется действие (второй шаг) для закрытия разъединителя. Преимущества этого механизма включают быстрое повторное закрытие и безопасность.
Быстрое повторное закрытие достигается за счет накопления энергии зарядки в отдельной пружине закрытия. Безопасность достигается благодаря предоставлению удаленного зарядки пружины.
В дополнение к указанию того, включен ли разъединитель или нет, ручка механизма управления также указывает на то, что разъединитель срабатывает, перемещаясь в промежуточную позицию между ВКЛ и ВЫКЛ.
Процесс накопления энергии в два этапа предназначен для накопления энергии для пружины закрытия и освобождения энергии для закрытия разъединителя. Он использует отдельные пружины для открытия и закрытия.
Это важно, потому что это позволяет заряжать пружину закрытия независимо от процесса открытия. Пружина закрытия может быть вручную заряжена (или перезаряжена) ручкой зарядки или электрически загружена приводом. Привод может управляться удаленно, обеспечивая оператору максимальную безопасность.
Перед тем, как понять разницу между ними, вы можете кратко узнать, что такое предохранитель.
Что такое предохранитель?
Предохранитель состоит из проводимого материала с низким температурным точкой плавки, который подключается между положительными полюсами двух силовых терминалов. Если в этой схеме возникает аномальная перегрузка тока, предохранитель расплавится, чтобы защитить другую аппаратуру от повреждения от всплеска тока. Конечно, через предохранитель может проходить нормальный ток.
Таким образом, предохранители также имеют различные спецификации для решения различных ситуаций, и применяются предохранители разных спецификаций в соответствии с сценариями использования.
Разница между шеститочечным разъединителем и предохранителем приведена ниже:
1. Повторное использование. После того, как предохранитель сгорел, он не может быть использован снова, а разъединитель может продолжать использоваться после срабатывания, при условии, что сам разъединитель не имеет проблем
2. Время реакции. В основном, предохранитель имеет гораздо более быстрое время реакции, чем разъединитель, что означает, что предохранитель откроет цепь быстрее.
3. Сценарии применения. Один разъединитель может использоваться для защиты многих устройств, в то время как один предохранитель может защищать только одно устройство.
4. Содержание защиты. Предохранители могут защищать оборудование только от перегрузки мощности, в то время как разъединители могут не только защищать оборудование от перегрузки мощности, но и предотвращать опасности, вызванные коротким замыканием.
5. Принцип работы. Предохранители основаны на тепловых и электрических свойствах проводимого материала, в то время как разъединители основаны на электромагнитных и переключающих принципах.
6. Стоимость. Стоимость одного предохранителя гораздо ниже, чем стоимость одного разъединителя.
