  • INTERUPTEUR CIRCUIT

    Qu'est-ce qu'un interrupteur de circuit ?

    Sa fonction de base est d’interrompre le courant après que le mécanisme de protection ait détecté une panne

    Un interrupteur de circuit a pour fonction de protéger un circuit électrique des dommages causés par un débit excessif, une surcharge, un courant de fuite ou un court-circuit. Il s’agit d’un interrupteur électrique automatiquement actionné conçu. Sa fonction de base est d’interrompre le courant après que le mécanisme de protection ait détecté une panne. Contrairement à une fusible, qui fonctionne une fois puis doit être remplacée, un interrupteur de circuit peut être réinitialisé (manuellement ou automatiquement) pour reprendre le fonctionnement normal.

    Les interrupteurs de circuit sont fabriqués en plusieurs tailles, comme les petits appareils qui protègent les circuits à faible tension ou les appareils ménagers individuels, et les grands tableaux de distribution conçus pour protéger les circuits à haute tension qui soutiennent une ville entière.

    Quels sont les types d'interrupteurs de circuit ?

    Un interrupteur de circuit est un dispositif de sécurité indispensable dans l’équipement électrique, et un interrupteur de circuit qualifié a une longue durée de vie. Pour répondre à différents environnements d’application et exigences d’utilisation, il existe de nombreux types d’interrupteurs de circuit à choisir. Il y a des ACB, VCB, etc. pour le courant alternatif à haute tension, des MCB, MCCB, RCCB, RCBO, AFCI, etc. pour le courant alternatif à basse tension, et pour le courant continu, il existe également des interrupteurs de circuit à haute tension CC.

    Comment fonctionne un interrupteur de circuit ?

    Un interrupteur de circuit est un dispositif d’interruption mécanique. Lorsque le courant du circuit dépasse le courant nominal de l’interrupteur de circuit en raison de certaines conditions telles qu’un court-circuit ou une surcharge, l’interrupteur de circuit se déclenchera pour déconnecter le circuit, protégeant ainsi l’équipement du circuit. La poignée mécanique de l’interrupteur de circuit peut également être ouverte et fermée manuellement, ce qui est pratique pour le maintien quotidien et d’autres travaux.

    Le courant nominal d’un interrupteur de circuit fait référence à la valeur de courant maximal que l’interrupteur de circuit peut transporter en continu lorsque les autres conditions (température, etc.) restent dans la plage spécifiée.

    Les interrupteurs de circuit miniatures (MCB) assurent la sécurité électrique dans les maisons, les bureaux et d’autres bâtiments, ainsi que pour les applications industrielles en protégeant les installations électriques contre les surcharges et les courts-circuits.
    Dès qu’une panne est détectée, l’interrupteur de circuit miniature se déclenche automatiquement pour couper le circuit électrique, empêchant ainsi la dégradation des câbles et évitant le risque d’incendie.

    Le circuit breaker à coque en matière moulée (MCCB), pour faire court, a les fonctions de protection contre les courts-circuits, de protection contre les surcharges et de commutation de circuit, généralement, avec la protection contre les fuites, on l’appelle un circuit breaker à coque en matière moulée avec protection contre les fuites.
    Il est principalement utilisé pour la distribution de puissance en terminal et peut porter la charge directement. Le courant nominal maximal ne doit pas dépasser 1600A. Sa fonction est relativement simple, avec déclenchement thermomagnétique, magnétique, déclenchement à faible tension, déclenchement en cas de panne, alarme et autres fonctions, avec plusieurs groupes de contacts auxiliaires.

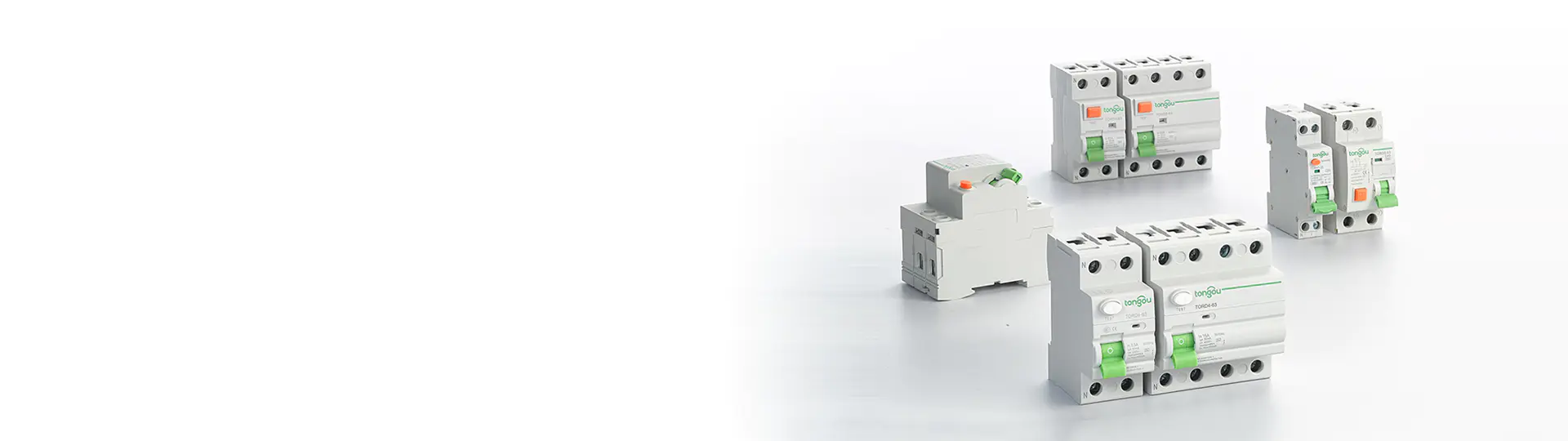

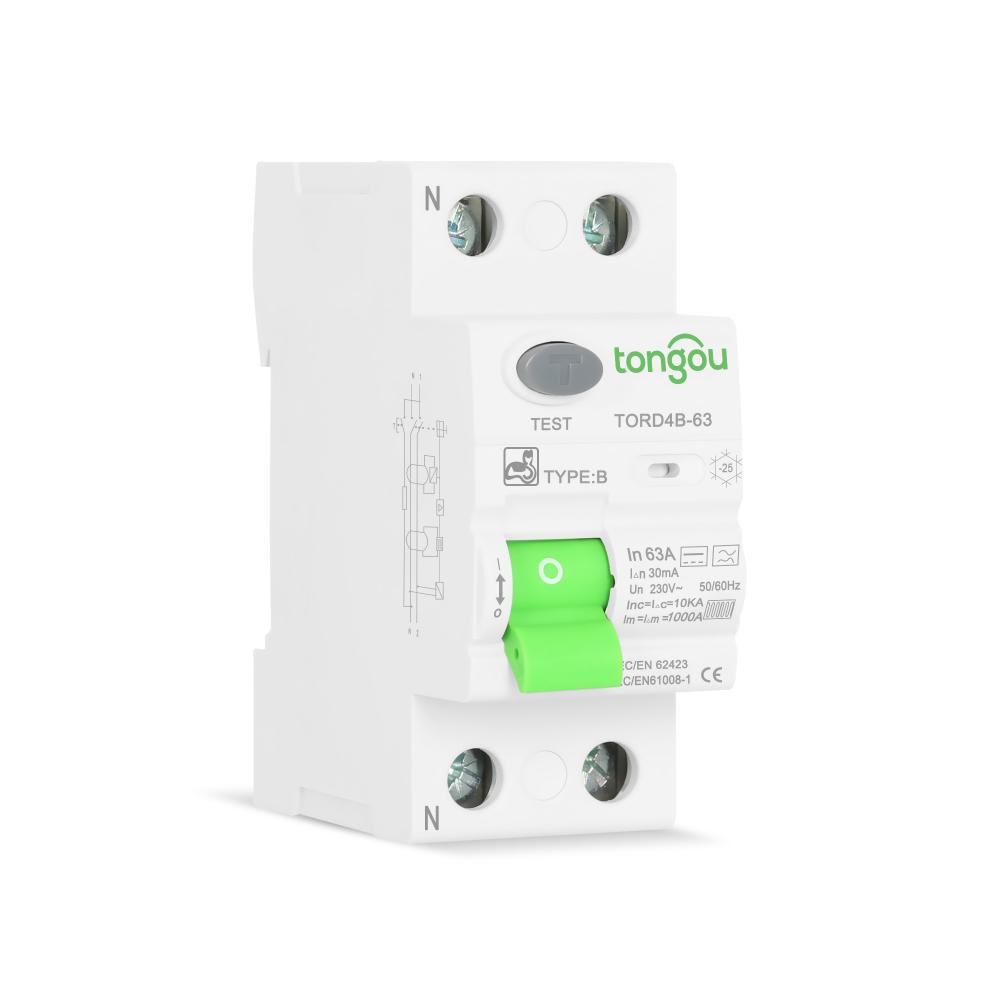

    Un appareil de détection de courant de retour (RCD), un interrupteur de circuit avec détection de courant de retour (RCCB), ou un interrupteur de circuit de fuite à la terre (ELCB), est un dispositif de sauvegarde de vie qui est conçu pour éviter que les êtres humains ne reçoivent une chute fatale continue si vous touchez quelque chose qui est en vie, comme un fil nu.
    Tongou adhère toujours au principe de “la qualité d’abord”, adhère à la gestion informatisée et à la production automatisée, améliorant continuellement la qualité du processus de production et le niveau de gestion de la production.

    L’interrupteur de circuit à air est un dispositif de protection de circuit pour un courant élevé, couramment utilisé dans les grands systèmes de boîtes de distribution de circuit, il peut prévenir les surcharges, les courts-circuits, les erreurs de neutral, la protection contre les fuites, la commande à distance et d’autres fonctions intégrées des interrupteurs de circuit. Par conséquent, son fonctionnement peut être efficace et fiable conformément à la série de normes IEC 60947-2.

    1. Qu'est-ce qu'un surintensité, un court-circuit, une surcharge et un courant de fuite ?

    Surintensité

    La surintensité est définie comme tout courant qui dépasse le courant nominal de l'appareil pour lequel le conducteur a la capacité de transport. La surintensité est le résultat d'une surcharge, d'un court-circuit, d'un arc ou d'une erreur de neutral. Les effets de la surintensité incluent l'incendie, l'endommagement de l'isolation des conducteurs et l'endommagement de l'équipement.

    Court-circuit

    Un court-circuit est une surintensité qui dépasse largement le courant de charge pleine normale du circuit. De plus, un court-circuit quitte le parcours normal de transport du courant du circuit et prend un raccourci autour de la charge et retour à la source d'alimentation. Un court-circuit est une surintensité, mais ce n'est pas une surcharge.

    Surcharge

    Selon la CIE, une surcharge signifie que le fonctionnement de l'équipement dépasse la puissance de charge pleine normale, ou que le fonctionnement du conducteur dépasse la capacité de transport de courant nominale, ce qui provoque des dommages ou une surchauffe dangereuse s'il dure suffisamment longtemps. Une surcharge n'est pas un court-circuit, une erreur de neutral ou une erreur d'arc.

    Courant de fuite

    Le courant de fuite est le courant qui circule du circuit CA ou CC de l'appareil vers la boîte de distribution ou la terre, et il peut provenir de l'entrée ou de la sortie. Si l'équipement n'est pas correctement mis à la terre, le courant circulera par d'autres chemins tels que le corps humain. Cela peut également se produire si l'efficacité de mise à la terre est inefficace ou interrompue intentionnellement ou non intentionnellement. Si la valeur du fuite atteint un certain niveau, cela peut causer un choc électrique, entraînant des blessures personnelles ou même la mort.

    2. Composants d'un interrupteur de circuit

    Ayant une certaine compréhension de la fonction de l’interrupteur de circuit, nous pouvons comprendre la structure de l’interrupteur de circuit pour savoir comment il fonctionne.

    Bien que les interrupteurs de circuit à moyenne et basse tension aient des conceptions uniques en termes d’intensité de courant, de tension et d’application, il y a cinq principaux composants dans les différents types d’interrupteurs de circuit.

    Les quatre composants universels des interrupteurs circuit-breakers sont :

    • 1. Cadre – Protège les parties internes de l’interrupteur de tout matériel extérieur
    • 2. Mécanisme d’opération – Fournit des méthodes d’ouverture et de fermeture de l’interrupteur
    • 3. Extincteur d’arc – L’arc est éteint lorsque l’interrupteur interrompt le défaut.
    • 4. Contacts – Permettent au courant de passer à travers l’interrupteur lorsqu’il est fermé.

    CIRCUIT BREAKER

    Le cadre de l’interrupteur circuit-breaker fournit la rigidité et la force nécessaires pour répondre avec succès au processus de rupture et d’atteindre la classe de rupture requise. Il isole et insule le courant pour protéger les personnels et les équipements pendant l’utilisation ou le fonctionnement. Le cadre peut être fait de métal ou de matériau isolant en plastique moulée.

    Le cadre de la carcasse en plastique est fait d’un matériau isolant solide, tel que du polyester de verre ou du résine composite thermodurcissante (cadre en plastique). TONGOU Électrique fournit des petits interrupteurs circuit-breakers, des interrupteurs à carcasse en plastique, des interrupteurs à carcasse isolée et des interrupteurs de circuit de puissance à basse tension dans des cadres à carcasse en plastique.

    Deux types de mécanismes d'opération - composant de l'interrupteur circuit-breaker

    Il existe deux types de mécanismes d’opération :

    1. Mécanisme à bascule sur le dessus (OTM).
    2. Énergie stockée en deux étapes.
    CIRCUIT BREAKER

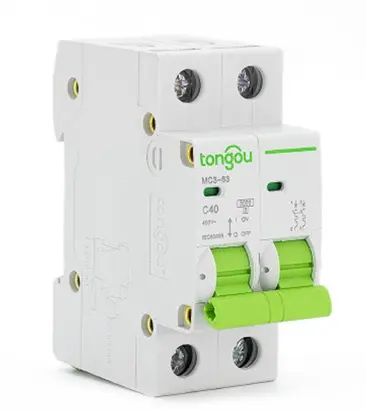

    Interrupteur de Circuit Miniature TOMC3-63

    Qu'est-ce qu'un mécanisme à bascule sur le dessus (OTM) ?

    La fonction du Mécanisme à bascule sur le dessus (OTM) est de fournir un moyen d’ouvrir et de fermer l’interrupteur circuit-breaker. Lorsque le levier d’opération est déplacé vers la position MARCHE ou ARRÊT, les ressorts sont compressés. Ils stockent l’énergie mécanique de ce mouvement. Au-delà du point de bascule du centre, les ressorts libèrent cette énergie stockée et poussent ou tirent les lames de commutateur fermées ou ouvertes.

    Ce mécanisme à bascule sur le dessus est de type rapide-ouvert, rapide-coupure, ce qui signifie que la vitesse des points de contact d’ouverture ou de fermeture après le point de bascule est indépendante de la vitesse de l’opérateur.

    En plus d’indiquer si l’interrupteur circuit-breaker est MARCHE ou ARRÊT, le levier du mécanisme d’opération indique également si l’interrupteur a été actionné en se déplaçant vers une position intermédiaire entre MARCHE et ARRÊT.

    Les interrupteurs de circuit résidentiels, les petits interrupteurs de circuit et les interrupteurs à carcasse en plastique TONGOU utilisent des mécanismes à bascule sur le dessus.

    Qu'est-ce qu'un mécanisme d'énergie stockée en deux étapes ?

    Un mécanisme d’énergie stockée en deux étapes est utilisé lorsqu’une grande quantité d’énergie est nécessaire pour fermer l’interrupteur circuit-breaker et lorsqu’il doit se fermer rapidement. C’est un mécanisme pour fermer un interrupteur où un ressort est chargé (premier étape) et puis une action est effectuée (deuxième étape) pour fermer l’interrupteur. Les avantages de ce mécanisme sont le rebranchement rapide et la sécurité.

    Le rebranchement rapide est obtenu en stockant l’énergie de charge dans un ressort de fermeture séparé. La sécurité est assurée en fournissant un chargement à distance du ressort.

    En plus d’indiquer si l’interrupteur circuit-breaker est MARCHE ou ARRÊT, le levier du mécanisme d’opération indique également si l’interrupteur a été actionné en se déplaçant vers une position intermédiaire entre MARCHE et ARRÊT.

    Le processus de stockage d’énergie en deux étapes a pour but de stocker de l’énergie pour le ressort de fermeture et de libérer cette énergie pour fermer l’interrupteur circuit-breaker. Il utilise des ressorts séparés pour l’ouverture et la fermeture.

    Ceci est important car il permet de charger le ressort de fermeture indépendamment du processus d’ouverture. Le ressort de fermeture peut être manuellement chargé (ou rechargé) par le levier de charge ou électriquement chargé par un moteur. Le moteur peut être actionné à distance pour offrir au manipulateur une sécurité maximale.

    CIRCUIT BREAKER

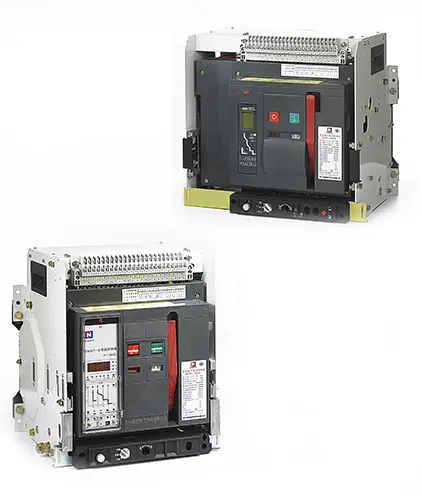

    TOW45 Interrupteur à Air

    Qu'est-ce que la différence entre une fusible et un interrupteur circuit-breaker ?

    Avant de comprendre la différence entre eux, vous pouvez comprendre brièvement ce qu’est une fusible.

    Qu’est-ce qu’une fusible?

    La fusible est composée de matériau conducteur à point de fusion faible, qui est connectée entre les deux bornes d’alimentation positives. Si il y a un débit de surcharge anormal dans ce circuit, il se fond pour protéger les autres équipements d’être endommagé par la vague. Bien sûr, une fusible laisse passer le courant normal.

    Par conséquent, les fusibles ont également différentes spécifications pour faire face à différentes situations, et des fusibles de différentes spécifications doivent être utilisés en fonction des scénarios d’utilisation.

    La différence entre un interrupteur circuit-breaker à six points et une fusible est listée ci-dessous:

    1. Peut-il être réutilisé. Après que la fusible soit rompue, elle ne peut pas être réutilisée, et l’interrupteur peut continuer à être utilisé après avoir été actionné, à condition que l’interrupteur en lui-même n’ait pas de problème

    2. Temps de réponse. Fondamentalement, une fusible a un temps de réponse beaucoup plus rapide qu’un interrupteur circuit-breaker, ce qui signifie que la fusible ouvrira le circuit plus rapidement.

    3. Scénarios d’application. Un seul interrupteur circuit-breaker peut être utilisé pour protéger de nombreux appareils, tandis qu’une seule fusible ne peut protéger qu’un seul appareil.

    4. Contenu de la protection. Les fusibles ne peuvent protéger les équipements que de la surcharge de puissance, tandis que les interrupteurs peuvent non seulement protéger les équipements de la surcharge de puissance mais éviter les dangers causés par des courts-circuits.

    5. Principe de fonctionnement. Les fusibles sont des caractéristiques thermiques et électriques des matériaux conducteurs, tandis que les interrupteurs sont des principes électromagnétiques et d’ouverture et de fermeture.

    6. Coût. Une seule fusible coûte beaucoup moins cher qu’un seul interrupteur circuit-breaker.
