Les Type B Dispositifs de débit de courant résiduel (RCD) représentent une avancée significative dans la technologie de la sécurité électrique. Cela fait référence à la capacité de l’appareil à détecter non seulement les courants résiduels AC sinusoïdaux, mais aussi les courants résiduels DC lisses et d’autres courants de fréquence mixte.
Les RCD de type B sont capables de détecter des courants résiduels sur un spectre, allant des courants AC standard 50 Hz à des courants à haute fréquence jusqu’à 1 kHz, et des courants DC purs. Cette large gamme les rend exceptionnellement polyvalents.
La réduction du risque d’incendie ou d’électrocution par déconnexion automatique de l’alimentation électrique repose sur la sélection du bon type de RCD. Le RCD de type B est adapté aux charges avec des rectificateurs triphases, tels que les variateurs de vitesse, les systèmes photovoltaïques, les stations de charge pour véhicules électriques et l’équipement médical.
Il est principalement utilisé dans les environnements résidentiel et commercial où l’alimentation monophasée est prévalente et où une protection avancée contre divers types de courants résiduels est nécessaire
Étant donné sa conception à quatre pôles, il est idéal pour les systèmes triphases trouvés dans les installations industrielles, les grands complexes commerciaux et les infrastructures où la puissance triphasée est utilisée
Le RCD de type A garantit l’actionnement pour les courants résiduels AC et les courants pulsés DC, le RCD de type B garantit l’actionnement pour les courants résiduels AC, les courants pulsés DC et les courants DC lisses. La fonction du RCD de type B peut inclure le RCD de type A courant et le RCD de type AC.
Le RCD de type B est généralement conçu avec deux systèmes de détection de courant résiduel.
Le premier utilise une technologie similaire à celle des RCD de type AC et type A, qui est indépendante de la tension. Cela signifie que même si la tension de ligne est perdue, les fautes de courant résiduel peuvent toujours être détectées et le personnel est toujours protégé.
L’autre utilise la technologie “fluxgate” pour permettre au RCD de détecter les courants DC lisses

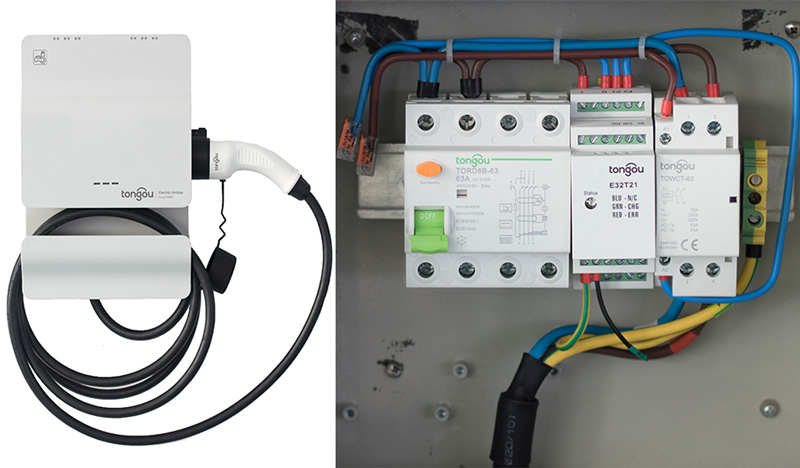

Avec le développement de la technologie des véhicules à énergie nouvelle, chaque famille a remplacé par des véhicules à énergie nouvelle, et les équipements d’alimentation pour véhicules électriques ont pénétré dans chaque foyer à ce moment-là.
Dans le domaine des véhicules électriques, la topologie de charge interne est plus compliquée, et la batterie d’alimentation du véhicule électrique est un système d’alimentation DC. Par conséquent, les composants de courant sont plus compliqués, y compris le courant AC et le courant pulsatile, en particulier dans ce scénario d’application spécial. Pour protéger la sécurité de la vie et des biens, il est recommandé d’installer un interrupteur de circuit de fuite de type B avec un niveau de protection élevé sur les équipements d’alimentation pour véhicules électriques.
Le système d’énergie solaire est passé de la version solaire au système de contrôle solaire, puis au système de contrôle de conversion de fréquence et, enfin, a été distribué au système de distribution d’énergie terminale.
En raison de la conversion de DC et AC, il y a plus de facteurs d’interférence à l’intérieur du système. Nous devons utiliser le interrupteur de circuit DC correspondant et le matériel de protection RCD de type B et le corps humain, il est également nécessaire de réduire l’effet aveuglant d’interférence correspondante
La coordination sélective des interruptions entre les RCD est réalisée par un délai de temps ou une subdivision de circuit. Cette méthode évite tout déclenchement de RCD, à l’exception de l’équipement immédiatement en amont de l’emplacement de la faute. Pour réaliser un fonctionnement en retard, le RCD sélectif appelé Type S peut résister au courant résiduel pendant un temps spécifié sans actionner.
En choisissant différents seuils d’interruption et des temps d’actionnement, la distinction entre les RCD peut être réalisée. De plus, en termes de sensibilité au courant continu, en choisissant des RCD avec un niveau d’actionnement plus élevé pour le niveau supérieur du circuit, vous éviterez toute fausse interference causée par le courant continu. En d’autres termes, le RCD de niveau inférieur dans le circuit, qui est plus proche de la fuite à la terre, actionnera plus rapidement à un seuil inférieur. Cela isolera la panne et maintiendra le reste de la continuité du circuit.
Tongou Electrical propose une gamme complète de RCD, des équipements supplémentaires pour les interrupteurs de circuit à des interrupteurs de circuit à courant résiduel complets (RCCB), y compris les modèles de type B, S et type A rcd.
