Description
Общие сведения о Type B RCD RCCB:
Тип B RCD является наиболее подходящим средством защиты от протечек для нас в настоящее время и в будущем. С учетом разнообразия использования источников энергии и оборудования, взаимодействия систем с переменным и постоянным током, а также продуктов с множеством различных сигнальных форм, нам требуются более высокого уровня автоматических выключателей защиты от остаточных токов для обеспечения нашей личной безопасности и предотвращения опасностей электрических ударов.
Автоматические выключатели защиты от остаточных токов типа B RCCB, помимо обычного переменного тока, способны обнаруживать высокочастотный переменный ток и чистые остаточные токи постоянного тока.
Снижение риска пожара и/или электрической удушья через автоматическое отключение электропитания зависит от выбора правильного типа RCCB.
См. Тип B RCD
Применение автоматического выключателя защиты от остаточных токов типа B RCD:
1.Система зарядки электромобилей;
2.Солнечные фотоэлектрические (PV) системы;
3.Переключатели частоты;
4.Система непрерывного питания (UPS);
5.Высокочастотные преобразователи питания;
6.Электроснабжение строительной площадки;
7.Инвертор;
8.Лифт.

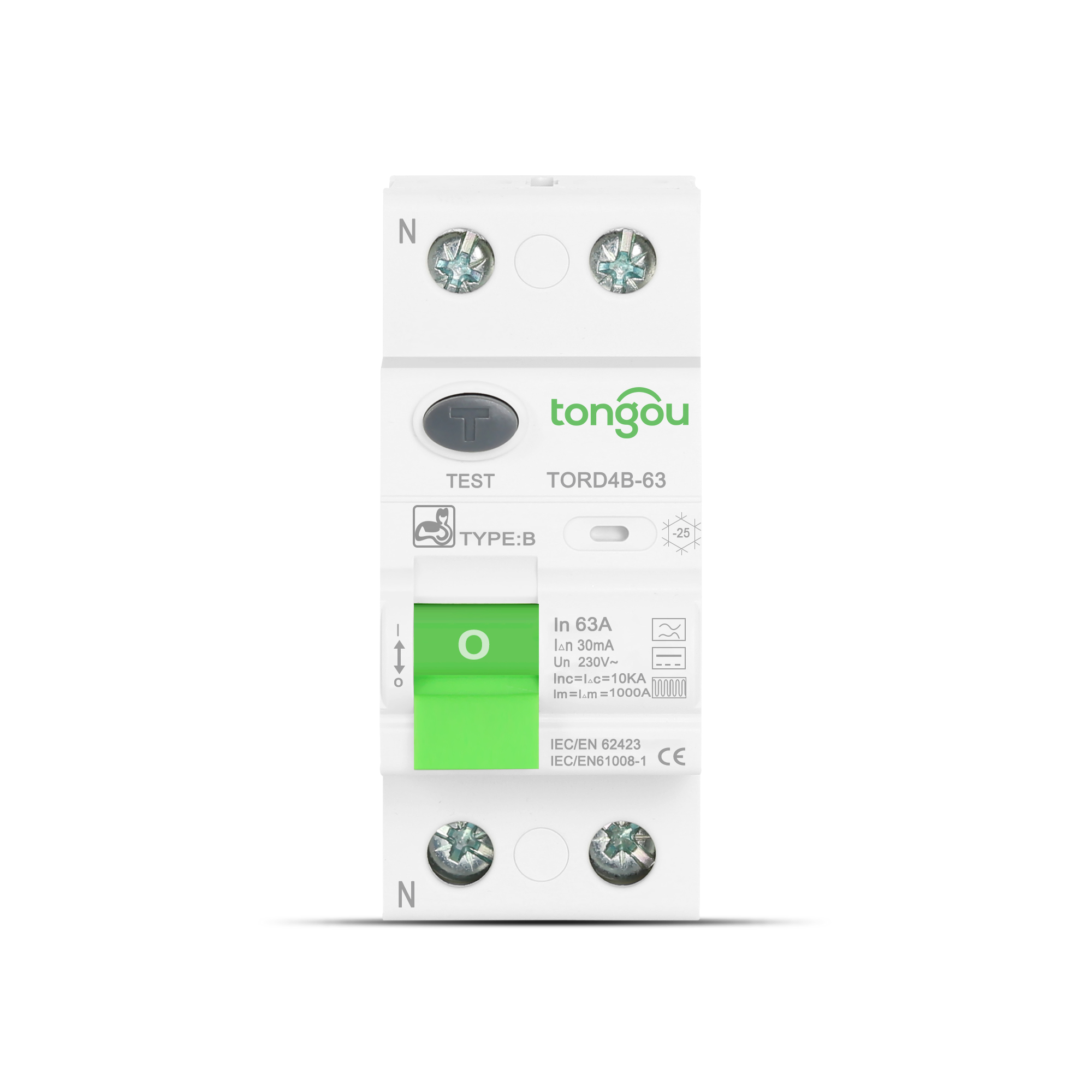

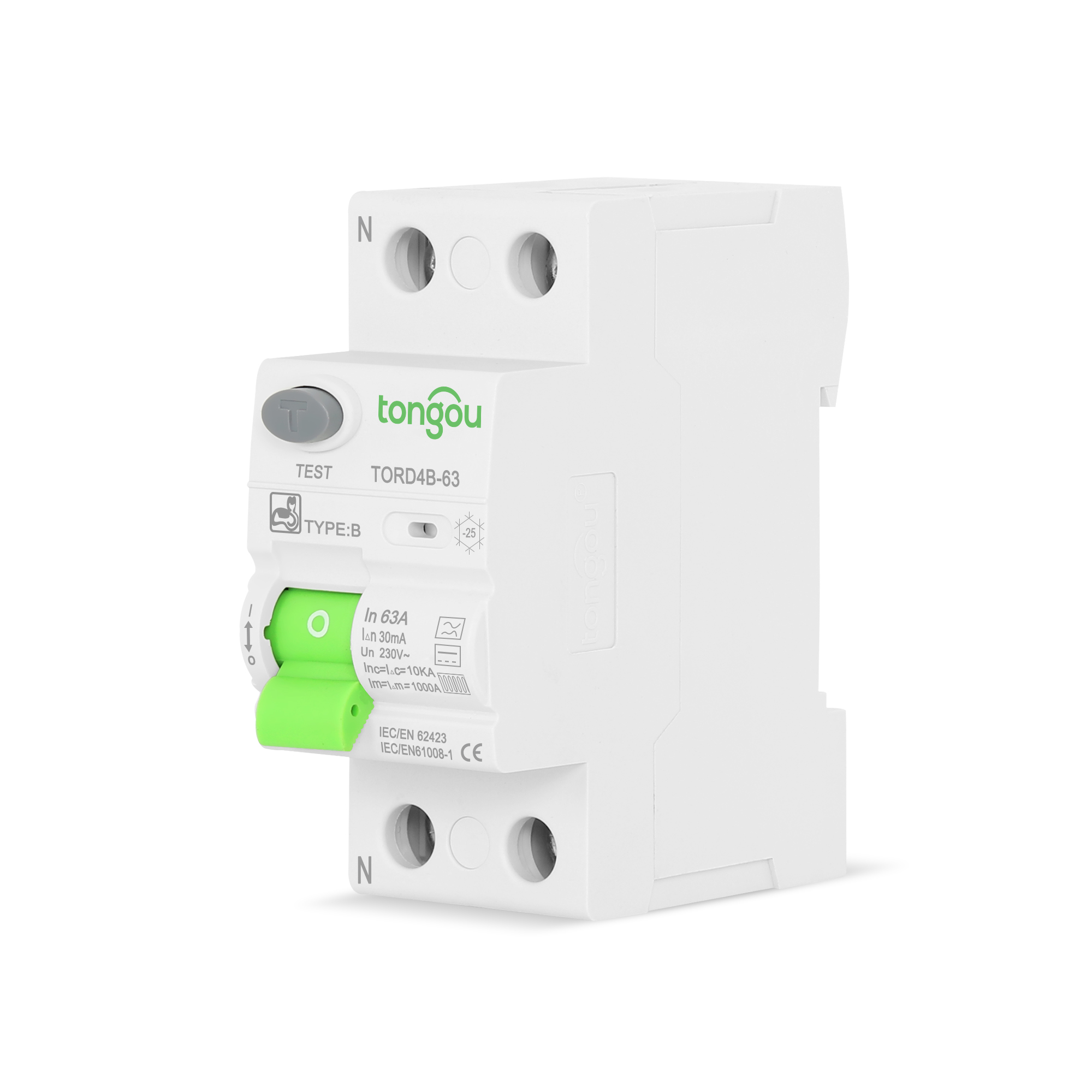

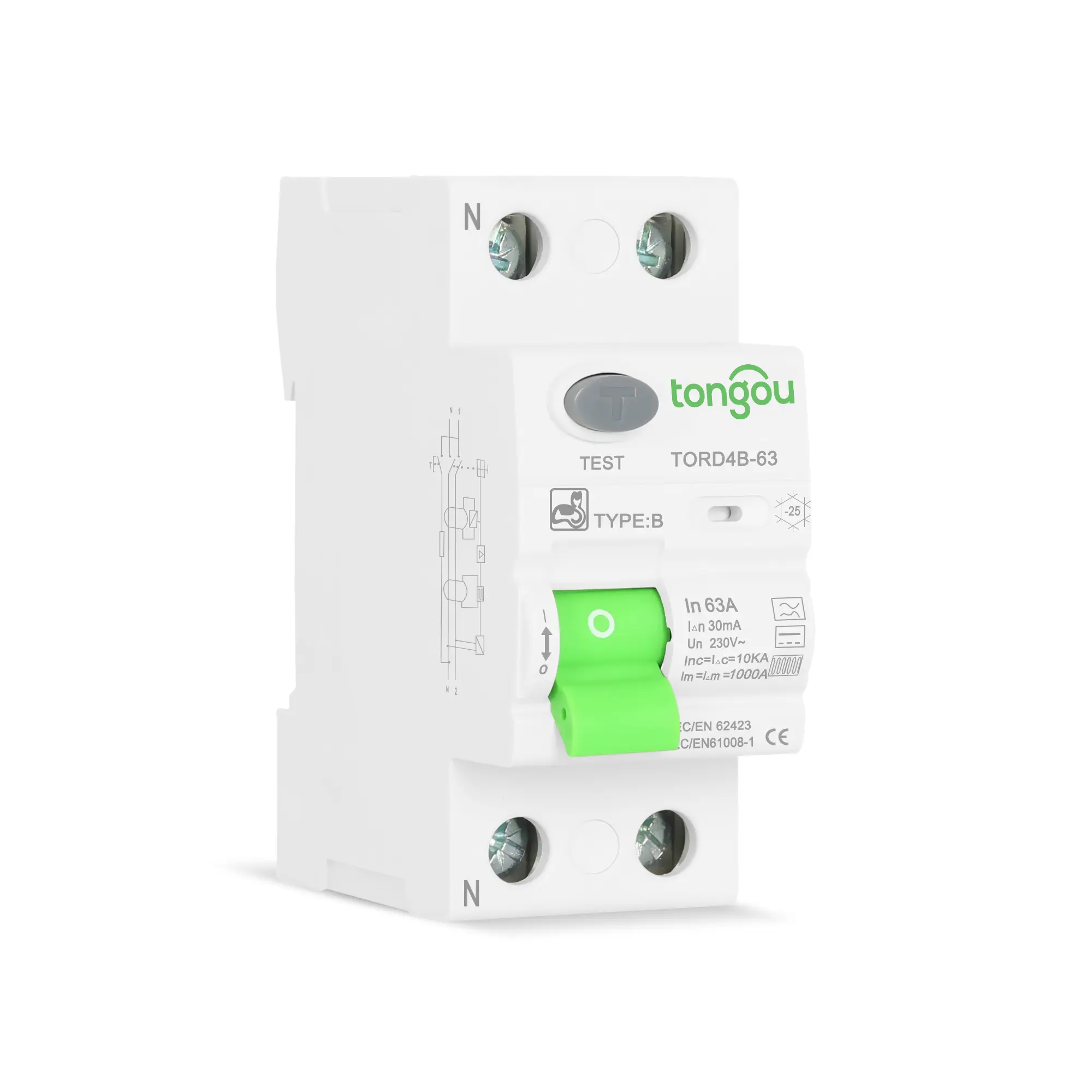

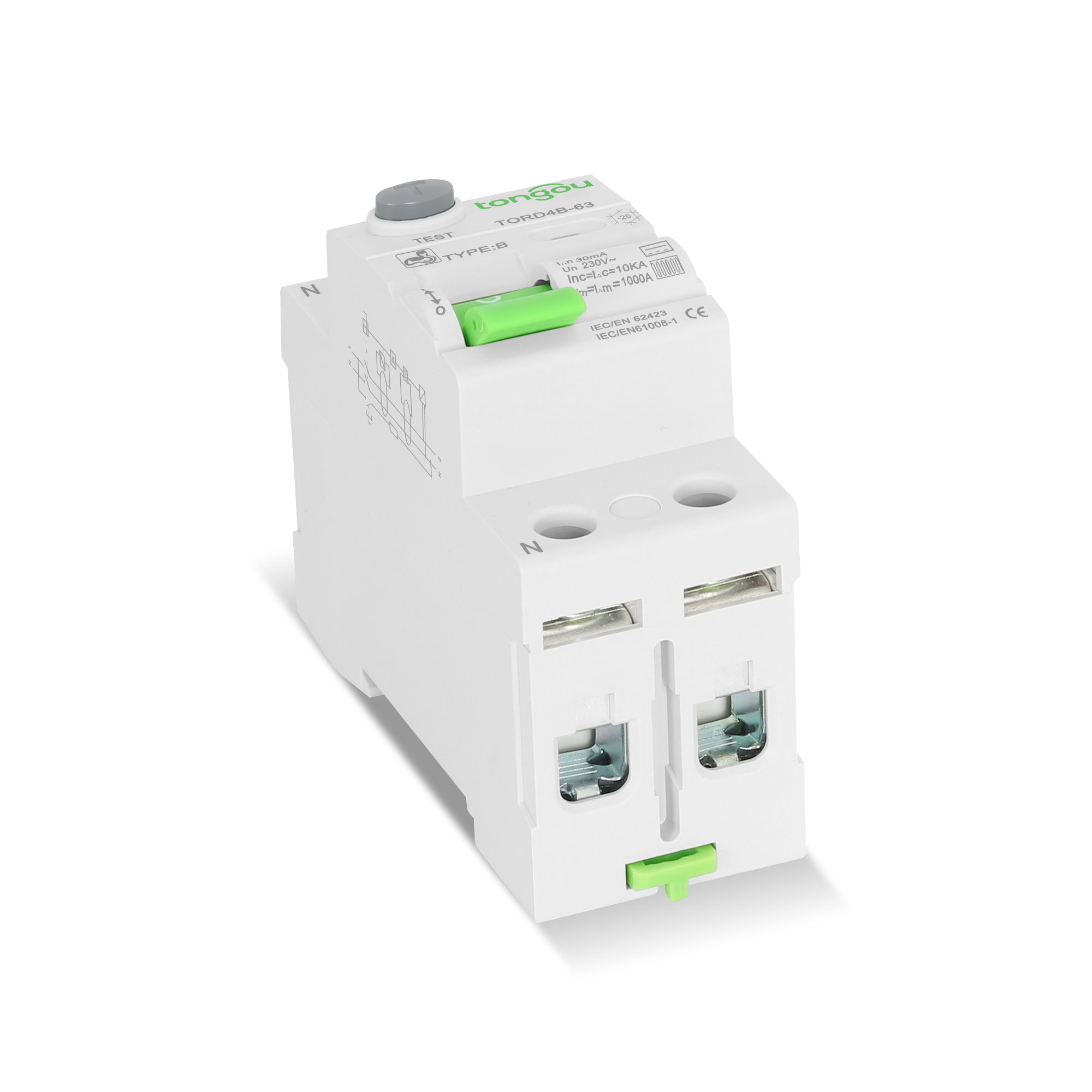

| Название модели | TORD4B-63 |
| Модель | Электромагнитный тип |
| Характеристика остаточной тока: | Тип B |
| Количество полюсов: | 2P |
| Номинальная вместимость для включения и выключения | 630А |
| Номинальный ток (А) | 16-63А |
| Номинальное напряжение | 110 / 230 В |
| Номинальная частота | 50/60 Гц |
| Номинальный остаточный рабочий ток |△(А): | 0.03, 0.1, 0.3 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5 |△ n |
| Номинальное условное короткое замыкание тока inc: | 10 кА |
| Номинальное условное остаточный короткое замыкание тока |△c: | 10 кА |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость | ≥5000 циклов |
| Вместимость соединения: | Жесткая проводка 25мм²; |
| Контактный терминал | Терминальный винт Столбчатый терминал с зажимом |
| Тorque крепления | 3.5 Нм |
| Установка | На симметричный DIN рельс 35мм |
| Тип Продукт | B | Ширина в 9 мм модуле | ||||
| Чувствительность | 30mA | 100mA | 300mA | 500mA | ||
2P Номерация
| 20A | TORD4B-63/2/25/003 | TORD4B-63/2/25/01 | TORD4B-63/2/25/03 | – | 4 |
| 40A | TORD4B-63/2/40/003 | TORD4B-63/2/40/01 | TORD4B-63/2/40/03 | – | ||
| 63A | TORD4B-63/2/63/003 | TORD4B-63/2/63/01 | TORD4B-63/2/63/03 | – | ||
| Номинальное напряжение (Ue) | 2P | 230-240V | ||||
| Рабочая частота | 50Hz | |||||
