Общее

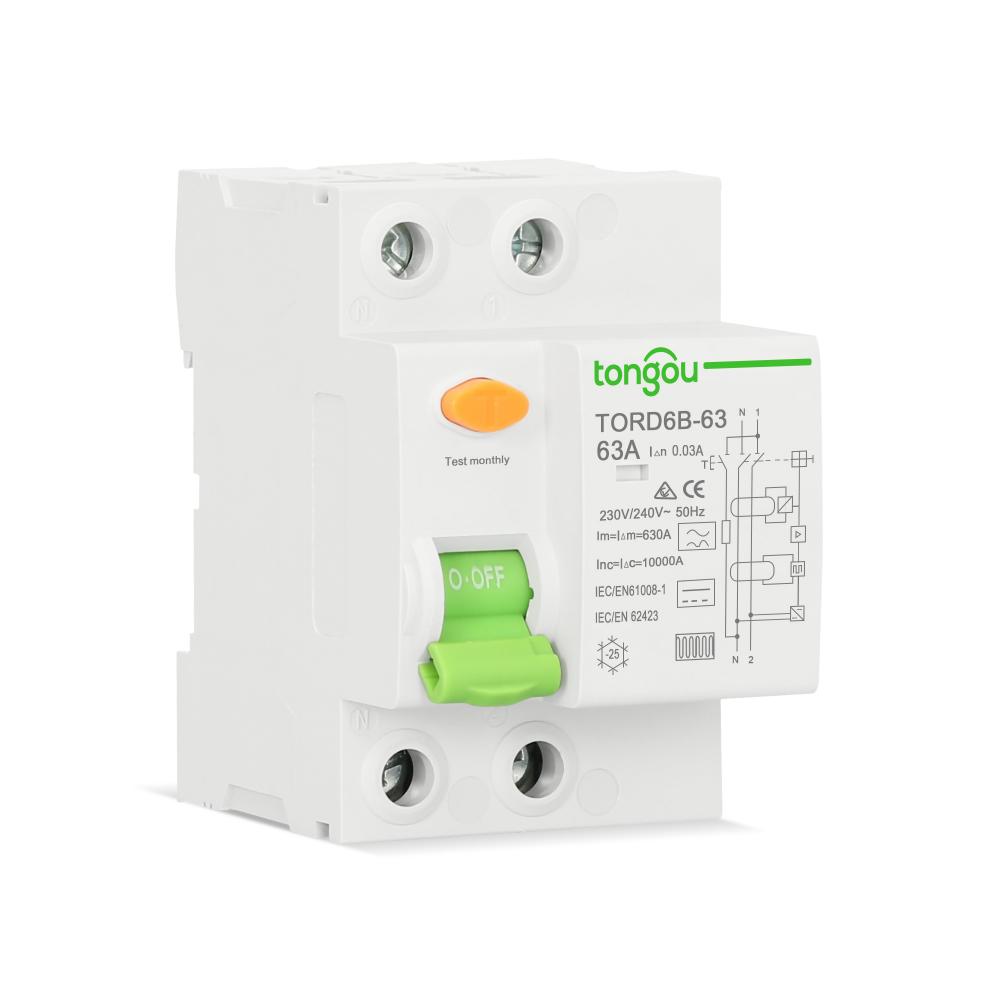

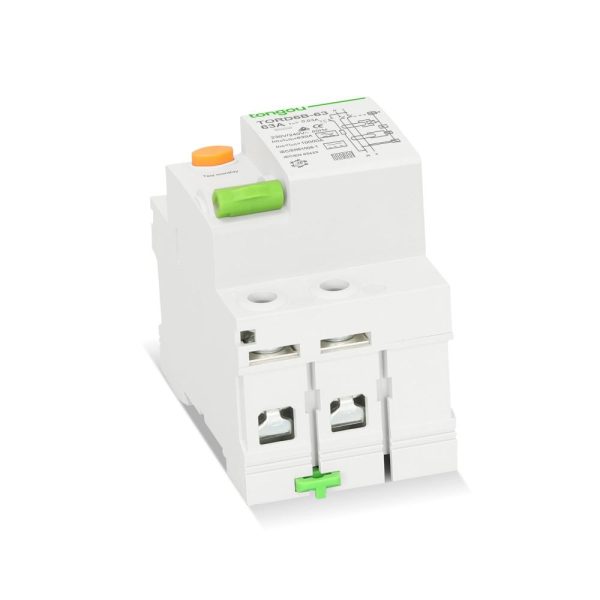

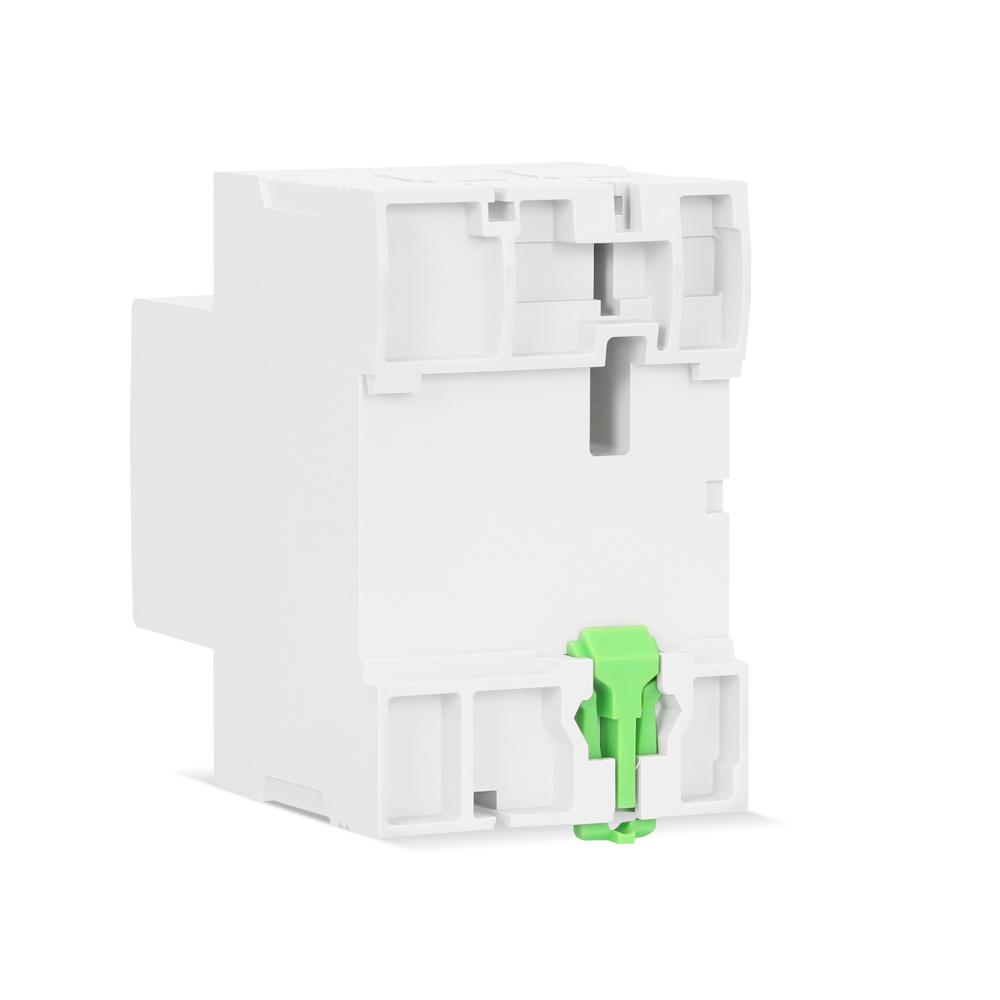

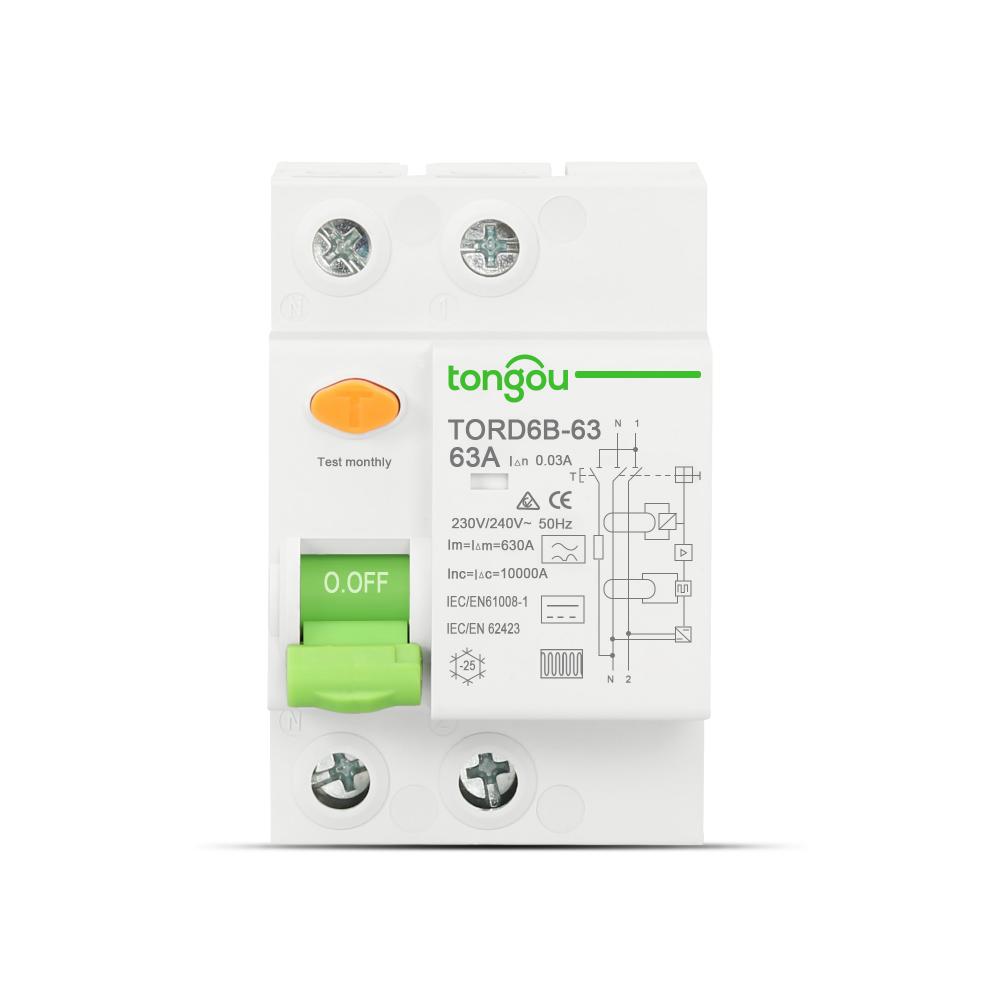

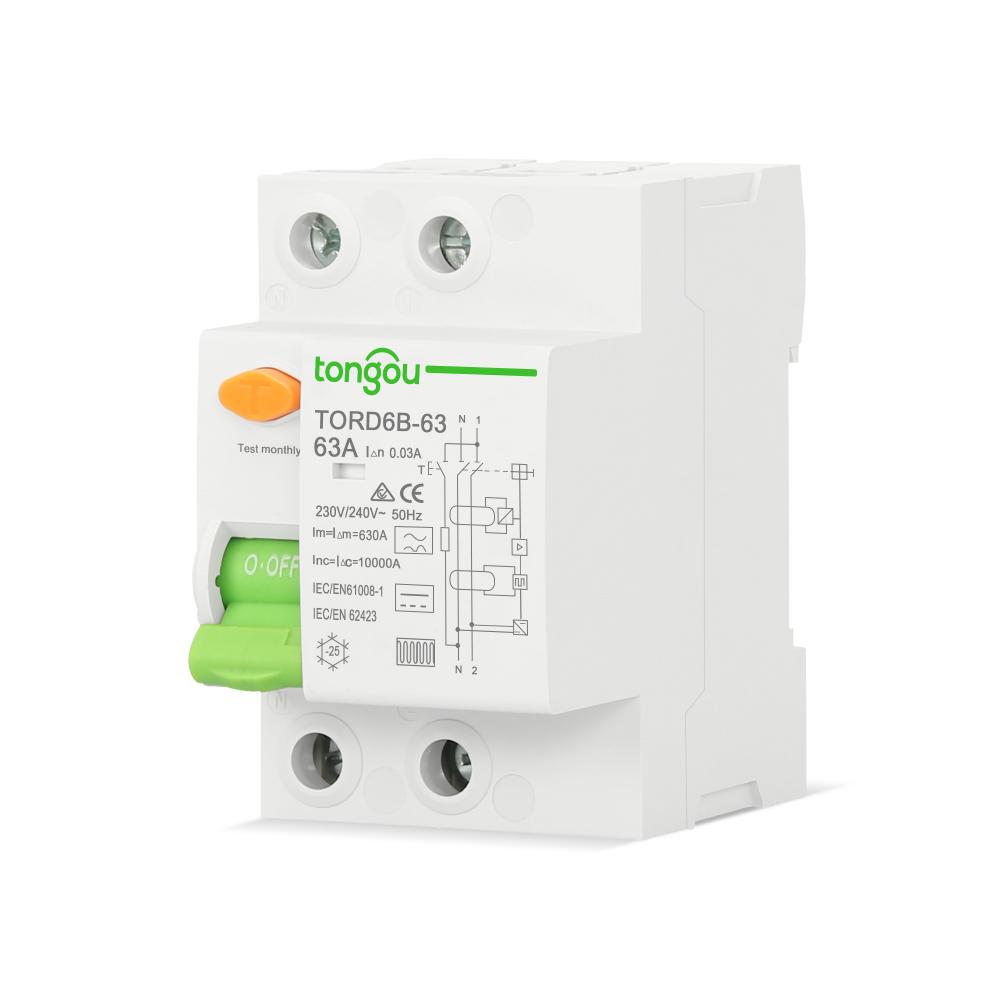

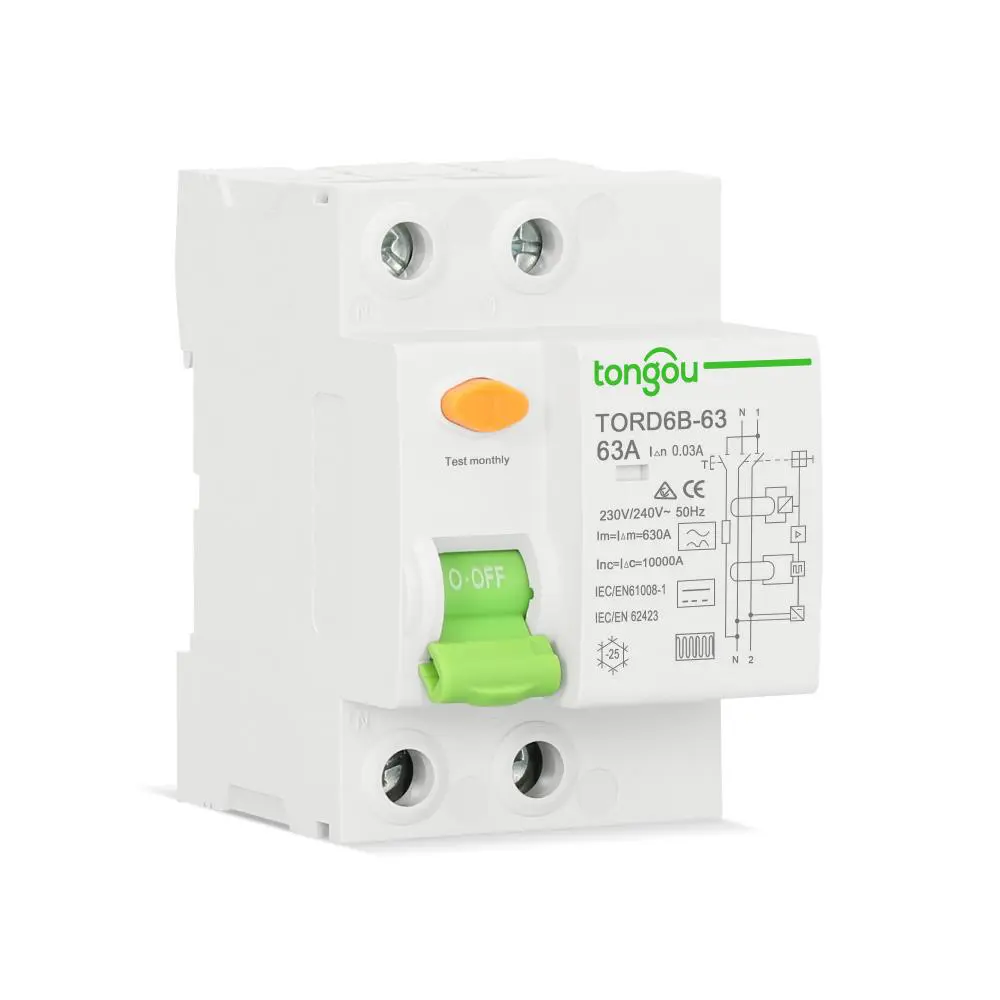

Описание RCCB типа B
RCCB типа B, помимо обычного переменного тока (AC), может обнаруживать высокочастотный переменный ток и чистый постоянной ток земных утечек тока. Он подходит для номинального тока от 16 до 63А.
Снижение риска возгорания и/или электрических ударов через автоматическое отключение электрической сети зависит от выбора правильного RCCB типа B.
Приложения, требующие типов ‘B’, включают
- Установки для электромобилей и фотоvoltaic (PV)
- Преобразователи частоты
- Установки бесперебойного питания (UPS)
- Преобразователи силовой частоты
- Кабинеты питания строительных сайтов
Технические данные
Основное | |
Тип продукта или компонента | Остаточная токаная выключательная установка (RCCB) |
Применение устройства | Зарядное устройство для электромобилей, Солнечная энергия система |
Описание полюсов | 2P |
Тип сети | AC, Пульсирующий DC, Сглаженный DC |
Чувствительность к утечкам тока | 30мА, 100мА, 300мА |
Класс защиты от утечки тока | Тип B |
Дополнительно | |
Расположение устройства в системе | Групповой вход |
Частотность сети | 50/60 Гц |
Номинальная вместимость для разрыва и взрыва | Im 630A, Idm 630A |
Условный номинальный короткое замыкание тока | 10kA |
[Ui] номинальное напряжение изоляции | 250В |
[Uimp] номинальное withstand напряжение импульса | 6kA |
Тип управления | Переключатель |
Режим установки | Накладная |
Поддержка для установки | DIN рельс |
Цвет | Белый |
Механическая выносливость | 20000 циклов |
Электрическая выносливость | 15000 циклов |
Момент затяжки | 3.5N.m (верх или низ) |
Окружающая среда | |
Стандарты | EN 61008-1, IEC 61008-1, IEC/EN 62423 |
Уровень защиты IP | IP40 для модульного корпуса соответствующего IEC 60529 IP20 соответствующий IEC 60529 |
Высота работы | 2000 м |
Температура окружающего воздуха при работе | -25°C до +60°C |
Температура окружающего воздуха при хранении | -40°C до +85°C |
Выбор продукции
Тип Продукт | B![]() | Ширина в 9 мм модуле | |||
2P | Чувствительность | 30mA | 300mA | 500mA | |
Номерация
| 25A | TORD6B-63/4/25/003 | TORD6B-63/4/25/03 |
6 | |
40A | TORD6B-63/4/40/003 | TORD6B-63/4/40/03 | |||
63A | TORD6B-63/4/63/003 | TORD6B-63/4/63/03 | |||
Номинальное напряжение (Ue) | 2P | 230-240V | |||
Рабочая частота | 50Hz |
