Description

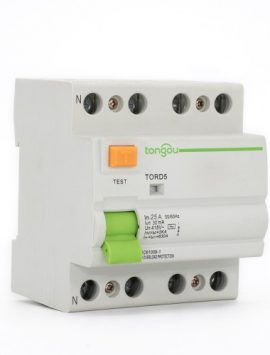

63А RCCB подходит для цепей с номинальным напряжением 230/400V AC, частотой 50/60Гц, и номинальным током до 125Амп.
Его функция заключается в предоставлении косвенной защиты для тела оператора при наличии неизолированных живых частей. Он должен быть подключен к подходящему земельному электроду для обеспечения эффективной безопасности оператора.
У него множество преимуществ и он может удовлетворить большинство сценариев, таких как домашнее и промышленное применение.
63А RCCB Особые советы:
1. RCCB обеспечивает защиту от электрических ударов, вызванных прямым контактом между двумя защищаемыми цепями или утечковым током между этими двумя проводами.
2. RCCB с номинальной чувствительностью 10мА может использоваться в качестве вспомогательного защитного устройства для предотвращения невозможности предотвращения электрических ударов другими защитными устройствами.
3. Рекомендуется установить специальные устройства на верхней линии RCCB, такие как перенапряжение защиты, грозовые арестаторы и т.д., чтобы предотвратить потенциальные всплески напряжения и тока на стороне ввода питания.
4. RCCB разработан для домашней установки и других аналогичных приложений, не требует профессиональной работы, не требует обслуживания.
5. Для удовлетворения вышеуказанных условий и применений RCCB с устройством “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TORD4-63 |
| Тип модели | Электромагнитный тип |
| Характеристика остаточных токов: | A,AC |
| Количество полов: | 2P |
| Номинальная вместимость для взрыва и разрыва: | 630А |
| Номинальный ток (A): | 16, 25, 32, 40, 63, 80 |
| Номинальное напряжение: | 220V/380V |
| Номинальная частота: | 50/60Гц |
| Номинальный остаточный рабочий ток |△(A): | 0.01 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный номинальный короткое замыкание тока inc: | 3КА |
| Условный номинальный остаточный короткое замыкание тока |△c: | 3КА |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость: | ≥4000 циклов |
| Вместимость соединения: | Жесткая проводка 25мм² |
| Терминалы соединения: | Терминальный винт Столбчатый терминал с зажимом |
| Момент затяжки: | 2.0 Нм |
| Установка: | На симметричный DIN рельс 35мм Установка на панель |
| Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 2P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Номинальное напряжение (Ue) | 2P | 110-240V | |||||
| Рабочая частота | 50/60Hz |
