Un tableau de distribution, souvent abrégé en DB, est un composant essentiel des systèmes électriques dans les bâtiments résidentiels, commerciaux et industriels. Il divise l’alimentation d’énergie électrique en circuits subsidiaires tout en fournissant une fusible ou un interrupteur de circuit protecteur pour chaque circuit. Comprendre ses bases, ses composants et son fonctionnement est fondamental pour toute personne s’occupant d’installations électriques.
Un tableau de distribution de puissance, également connu sous le nom de tableau de bord de puissance, boîte de distribution de puissance, boîte de distributeur ou boîte de distribution de puissance, fonctionne comme le centre de contrôle principal d’un système électrique. Il distribue l’électricité d’une seule source vers divers circuits à travers une structure.
Un tableau de distribution abrite des dispositifs de protection tels que des interrupteurs ou des fusibles et distribue l’énergie électrique parmi divers circuits subsidiaires de manière contrôlée. Il assure également la sécurité en isolant les circuits en cas de défaut.
1. Interrupteur Principal:
– Agit comme l’interrupteur principal contrôlant l’ensemble du système électrique connecté au tableau de distribution.
– Permet la déconnexion complète de l’énergie, offrant une mesure de sécurité pendant les maintenances ou en cas d’urgence.
2. Barres de Bus:
– Servent de conduits principaux pour l’électricité à l’intérieur du tableau de distribution, assurant une distribution d’énergie efficace et organisée vers divers circuits.

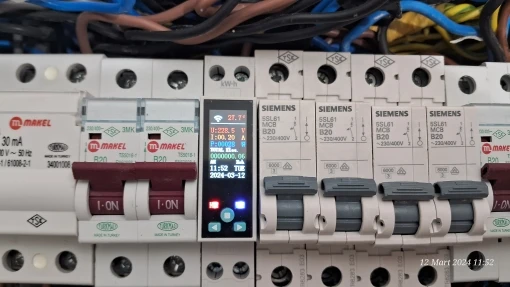

3. Interrupteurs de Circuit/Fusibles:
– Protègent les circuits individuels en interrompant le flux d’énergie en cas de pannes. Les interrupteurs de circuit se déclenchent et peuvent être réinitialisés ; les fusibles s’ouvertent et doivent être remplacés.
4. Barres Neutre et de mise à la Terre:
– Offrent des voies de retour sûres pour le courant électrique et aident à décharger en toute sécurité les fautes électriques vers la terre, évitant les risques de choc et améliorant la stabilité du système.
5. Enclosure:
– Fournit une protection pour les composants internes contre les facteurs environnementaux tels que la poussière, l’humidité et les dommages physiques, assurant une longévité et un fonctionnement sûr.
1. Alimentation d’Entrée:
– L’électricité provenant de la ligne d’alimentation principale entre dans le tableau de distribution par l’intermédiaire de l’interrupteur principal, qui agit comme point de contrôle principal.
2. Contrôle de l’Interrupteur Principal:
– L’interrupteur principal régule la quantité d’énergie électrique entrant dans le tableau de distribution. Il peut déconnecter l’ensemble du système de l’alimentation si nécessaire, offrant un moyen d’isoler le système pour la maintenance ou en cas d’urgence.
3. Distribution par les Barres de Bus:
– À l’intérieur du tableau de distribution, l’énergie entrante est transmise aux barres de bus. Ce sont des bandes ou des barres métalliques épaissies en aluminium ou en cuivre, conçues pour conduire des quantités importantes d’électricité de manière efficace.
– Les barres de bus agissent comme un point de distribution central au sein du tableau, distribuant l’énergie aux interrupteurs de circuit ou aux fusibles individuels qui y sont connectés.
4. Protection des Interrupteurs de Circuit/Fusibles:
– Chaque circuit connecté au busbar est protégé par un interrupteur de circuit ou un fusible. Ces dispositifs de protection sont essentiels pour prévenir les dommages dus à des surcharges, des courts-circuits ou d’autres défauts électriques.
– Les interrupteurs de circuit peuvent être réinitialisés après un déclenchement, tandis que les fusibles doivent être remplacés une fois qu’ils ont fonctionné.
5. Alimentation des Circuits:
– Les interrupteurs de circuit ou les fusibles distribuent l’énergie vers divers circuits subsidiaires à l’intérieur du bâtiment. Chaque circuit fournit l’électricité à une zone spécifique ou à un type d’équipement (par exemple, éclairage, prises, appareils).
– En segmentant le système électrique en circuits plus petits, le tableau de distribution aide à gérer et à distribuer l’énergie de manière plus efficace et sûre.
6. Surveillance et Contrôle Continus:
– Le tableau de distribution surveille continuellement le débit d’énergie. Si un défaut, comme une surcharge ou un court-circuit, est détecté, l’interrupteur de circuit correspondant se déclenche pour couper l’alimentation de l’énergie au circuit affecté, empêchant ainsi les dommages ou les risques d’incendie.
– Les dispositifs de détection de court-circuit à la terre et de décharge de boucle, s’ils sont inclus, peuvent améliorer la sécurité en détectant des défauts que d’autres moyens conventionnels pourraient manquer et en interrompant le courant pour prévenir les risques potentiels.
1. Efficacité:
– En distribuant efficacement l’énergie électrique dans différentes parties d’un bâtiment, ils garantissent que les charges électriques sont équilibrées et que l’alimentation est utilisée de manière optimale.
2. Sécurité:
– En fournissant une protection cruciale contre les dangers électriques tels que les surcharges, les courts-circuits et les fautes à la terre, les tableaux de distribution améliorent la sécurité globale.
– L’inclusion de dispositifs tels que les Dispositifs de Courant Residuel (DCR) ou les Interrupteurs de Circuit de Détection de Faute à la Terre (ICFDT) peut offrir une protection supplémentaire contre les chocs électriques.
3. Convivialité:
– Les tableaux de distribution permettent un contrôle et une gestion faciles de plusieurs circuits à partir d’un seul emplacement. Les étiquettes sur le tableau aident à identifier et à isoler des circuits spécifiques pour la maintenance.
4. Evolutivité:
– Ils offrent une évolutivité en facilitant l’ajout ou la suppression de circuits selon les besoins. Ceci est particulièrement utile dans les secteurs résidentiel et commercial où les besoins électriques peuvent changer au fil du temps.
5. Conformité Réglementaire:
– Les tableaux de distribution correctement installés et entretenus garantissent la conformité aux codes et normes électriques, qui sont essentielles pour des installations électriques sûres et légales.
1. Applications Résidencielles
– Contrôle de l’Éclairage : Gestion de l’alimentation électrique vers divers circuits d’éclairage dans un domicile.
– Circuits des Appareils Ménagers : Protection et gestion des circuits pour les appareils domestiques tels que les réfrigérateurs, les fours et les machines à laver.
– Systèmes de Sécurité : Distribution de l’énergie vers les systèmes de sécurité domestique et les alarmes incendie.
2. Applications Commerciales
– Bâtiments de Bureaux : Contrôle et protection de l’alimentation électrique dans les espaces de travail, l’éclairage, les systèmes HVAC et l’équipement de bureau.
– Magasins de Détail : Gestion de la distribution électrique pour l’éclairage, les systèmes de sécurité et l’équipement de point de vente.
– Restaurants : Fourniture de distribution d’énergie pour l’équipement de cuisson, les unités de réfrigération et l’éclairage de la zone de restauration.
3. Applications Industrielles
– Usines : Distribution de l’énergie vers la machinerie lourde, les lignes de montage et l’éclairage industriel.
Entrepôts : Gestion de l’énergie pour l’éclairage, les systèmes de sécurité et les unités de contrôle climatique.
Centrales Électriques : Agissant comme des composants essentiels dans la distribution de l’énergie produite vers diverses unités opérationnelles.
1. Protection contre les Surintensités
– Les interrupteurs de circuit et les fusibles à l’intérieur du tableau de distribution protègent les circuits contre les conditions de surintensité, évitant ainsi les dommages et dangers associés à un débit de courant excessif.
2. Protection contre les Courts-circuits
– Les mécanismes de protection contre les courts-circuits empêchent les incendies potentiels et les dommages aux équipements en déconnectant rapidement le circuit défectueux lorsqu’un court-circuit est détecté.
3. Protection contre les Fautes à la Terre
– Les tableaux de distribution incluent souvent des dispositifs comme les Interrupteurs de Circuit de Détection de Faute à la Terre (ICFDT) qui protègent contre les fautes à la terre, évitant ainsi les chocs électriques et assurant la sécurité.
4. Prévention des Risques d’incendie
– En isolant les circuits et en fournissant une protection adéquate contre les surcharges, les courts-circuits et les défauts d’arc, les tableaux de distribution réduisent considérablement le risque d’incendies électriques.
Q: Quelle est la différence entre un tableau de protection par interrupteur et un tableau de distribution?
R: Un tableau de protection par interrupteur et un tableau de distribution sont souvent utilisés de manière interchangeable, mais ils peuvent avoir des rôles distincts en fonction du contexte:
– Tableau de Protection par Interrupteur : Se réfère spécifiquement à un tableau où les interrupteurs de circuit sont logés et utilisés pour protéger les circuits.
– Tableau de Distribution : Un terme plus large qui englobe les tableaux de protection par interrupteur mais inclut également des configurations où d’autres dispositifs tels que des fusibles ou des unités combinées sont utilisés. Essentiellement, tous les tableaux de protection par interrupteur sont des tableaux de distribution, mais pas tous les tableaux de distribution sont strictement des tableaux de protection par interrupteur.
Q: Comment choisir le bon tableau de distribution?
R: Choisir le bon tableau de distribution nécessite de prendre en compte plusieurs facteurs:
– Besoin en Charge : Déterminez la charge totale que votre tableau de distribution devra gérer, y compris les expansions futures potentielles.
– Types de Circuits : Identifiez le nombre de circuits et les types de charges (résidentiels, commerciaux, industriels) qu’ils fourniront.
– Fonctionnalités de Sécurité : Assurez-vous que le tableau inclut les fonctionnalités de sécurité nécessaires comme les interrupteurs de circuit, les DCR (Dispositifs de Courant Residuel) et un mise à la terre appropriée.
– Classe d’Enclosure : Sélectionnez un boîtier avec une classe IP (Protection Ingress) ou une classe NEMA appropriée, en fonction des conditions environnementales où il sera installé.
– Conformité : Assurez-vous que le tableau de distribution est conforme aux codes et normes électriques locaux.
Q: Puis-je installer moi-même un tableau de distribution?
R: L’installation en DIY d’un tableau de distribution n’est pas recommandée à moins que vous ne disposiez d’une formation professionnelle et de certifications en électricité. Une installation incorrecte peut entraîner:
– Risques Électriques : Risque de choc électrique, d’incendie et d’accidents.
– Violations du Code : Non-conformité avec les codes de construction et électriques locaux.
– Problèmes d’Assurance : En cas d’incident, l’assurance peut ne pas couvrir les dommages si l’installation n’a pas été réalisée de manière professionnelle.
Il est préférable d’embaucher un électricien agréé pour garantir l’installation sûre et conforme d’un tableau de distribution.
Q: Quelle maintenance est nécessaire pour les tableaux de distribution?
R: La maintenance régulière des tableaux de distribution est essentielle pour leur fonctionnement sûr et fiable:
– Inspections Régulièrs : Vérifiez les signes de usure, de surchauffe ou de dommages.
– Nettoyage : Retirez la poussière et les débris de l’enclosure pour prévenir la dégradation de l’isolation et la surchauffe.
– Visser les Connexions : Assurez-vous que toutes les connexions électriques sont serrées pour éviter l’arc et les risques d’incendie potentiels.
– Contrôle des Dispositifs de Protection : Testez périodiquement les interrupteurs de circuit, les DCR et autres dispositifs de protection pour vous assurer qu’ils fonctionnent correctement.
– Mise à Jour des Étiquettes : Étiquetez clairement chaque circuit pour une identification facile et mettez à jour en cas de modifications apportées au système.
Les tableaux de distribution de puissance sont essentiels pour la gestion et la sécurité des systèmes électriques dans divers environnements. Ils garantissent que l’énergie est distribuée de manière efficace et sécurisée, protégeant les circuits des surcharges, des courts-circuits et d’autres défauts électriques. En comprenant leurs composants, leur fonctionnement et leurs exigences en matière de maintenance, vous pouvez vous assurer que vos systèmes électriques fonctionnent de manière fluide et sécurisée. Des tableaux de distribution sélectionnés et installés correctement jouent un rôle clé dans la maintenance de la fiabilité et de la sécurité de tous types d’installations électriques, des maisons résidentielles aux installations industrielles.
