De plus en plus de personnes commencent à bricoler leurs maisons, y compris remplacer disjoncteurs, interrupteurs, remplacer des luminaires, etc., ce qui économise une fortune, mais crée de nouveaux problèmes.
Lorsque vous travaillez avec les systèmes électriques domestiques, confondre un câble de ligne avec un câble de charge peut conduire à des erreurs dangereuses – des prises défectueuses aux risques d’incendie. Que vous installiez un interrupteur, dépanniez une prise GFCI ou mettiez à niveau le câblage de votre maison, savoir comment distinguer ces deux types de câbles est essentiel. Ce guide explique la différence entre les câbles de ligne et de charge, décrit leurs rôles dans des scénarios réels et fournit des conseils pratiques pour les identifier facilement.

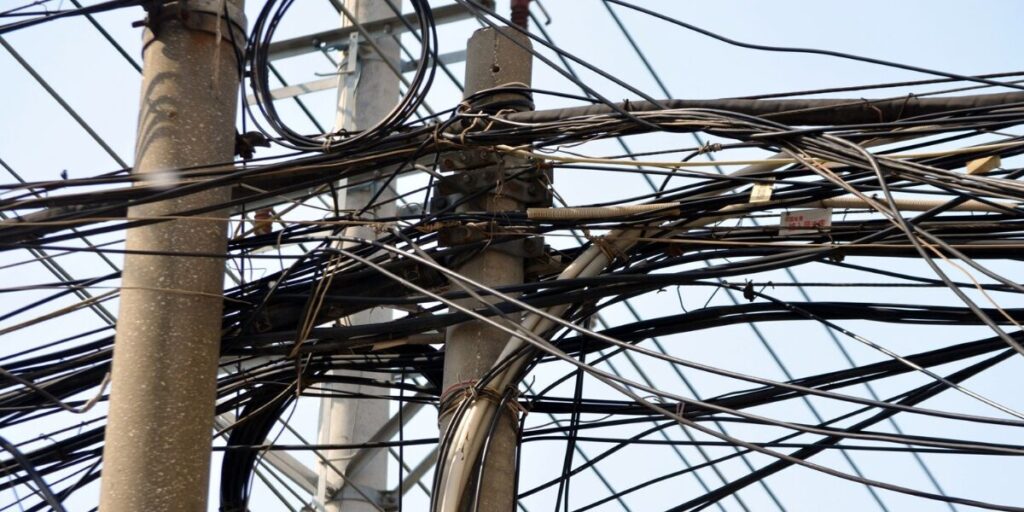

Le câble de ligne (souvent appelé câble “chaud” ou “de puissance”) fournit l’électricité de la source d’alimentation à vos appareils, interrupteurs ou prises. Pensez à lui comme à l’« alimentation entrante ».
Test de tension : Utilisez un multimètre – le câble de ligne affichera 120V (dans les maisons nord-américaines standard).
Codage des couleurs : Généralement noir (ou rouge pour les circuits 240V), mais vérifiez toujours avec un testeur.
Position : Dans les interrupteurs, le câble de ligne est souvent connecté au terminal inférieur (varie selon la région).

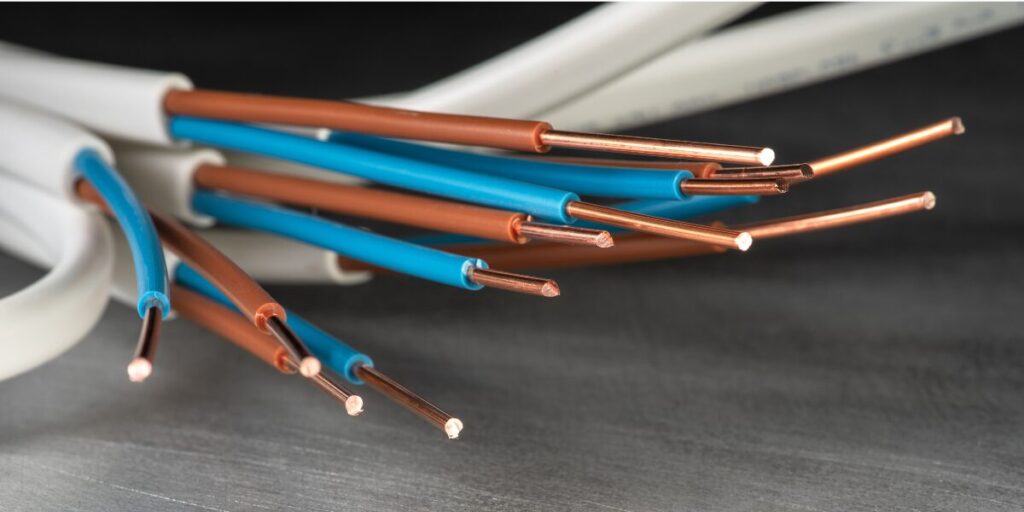

Le câble de charge transporte l’électricité en partant d’un appareil pour alimenter les composants en aval. C’est le chemin « sortant » qui distribue l’énergie à d’autres luminaires ou prises.
Dans un interrupteur de lumière, le fil de charge se connecte à l’appareil lumineux pour l’allumer/éteindre.
Pour les prises à déclenchement différentiel (GFCI), les bornes de charge protègent les prises supplémentaires en aval.
Aucune tension lorsque coupé : Le fil de charge perd le courant lorsque l’interrupteur ou le disjoncteur est éteint.
Codage des couleurs : Souvent rouge, bleu ou une autre couleur distincte du fil de ligne (vérifier les codes locaux).
Connexion en aval : Suit le fil de ligne dans une chaîne de circuit (par exemple, d’un GFCI à une autre prise).
Caractéristique | Fil de ligne | Fil de charge |
Fonction | Apporte le courant | Envoie le courant |
État de tension | Toujours sous tension (sauf si le disjoncteur est coupé) | Sous tension uniquement lorsque l’appareil est actif |
Rôle du GFCI | Se connecte à la source de courant | Protège les prises en aval |
Couleurs courantes | Noir, rouge | Rouge, bleu ou autres |
Ligne vs Charge sur un interrupteur : Le fil de ligne apporte le courant à l’interrupteur ; le fil de charge le transporte à la lumière.
Ligne vs Charge sur un GFCI : Une mauvaise connexion d’un GFCI peut désactiver sa protection. Les bornes de ligne se connectent au disjoncteur ; les bornes de charge se relient à d’autres prises nécessitant une protection.
Q1 : Peut-on connecter les fils de ligne et de charge à l’envers ?
A : Non — Inverser les fils peut provoquer le dysfonctionnement des appareils ou créer des risques de choc électrique (par exemple, un GFCI ne se déclenchera pas correctement).
Q2 : Que se passe-t-il si je confonds ligne et charge sur un interrupteur ?
A : L’interrupteur peut ne pas contrôler l’appareil, ou le circuit peut court-circuiter.
Q3 : Comment identifier la ligne et la charge sans multimètre ?
A : Vérifier les étiquettes dans le tableau électrique.
Rechercher des marquages sur les appareils (par exemple, « LINE » sur les bornes d’un GFCI).
Étiquetez les fils pendant l’installation pour éviter la confusion ultérieurement.
Faites appel à un électricien agréé pour les projets complexes.
Privilégiez la sécurité : vérifiez à nouveau la différence entre les fils de ligne et de charge avec un testeur avant de toucher les fils.
En maîtrisant la différence entre les fils de ligne et de charge, vous pourrez aborder les projets de bricolage électrique de manière sûre et efficace. Que vous installiez un interrupteur, une prise ou que vous dépanniez un circuit, ces connaissances garantissent que le système électrique de votre maison fonctionne de manière fluide et sûre.
