Comprendre les Dispositifs anti-surge (SPD) est essentiel pour toute personne souhaitant protéger ses systèmes électriques contre des surtensions inattendues. Cet article vous guidera à travers les bases des SPD, leurs principes de fonctionnement, les types et pourquoi ils sont essentiels pour protéger les installations électriques.

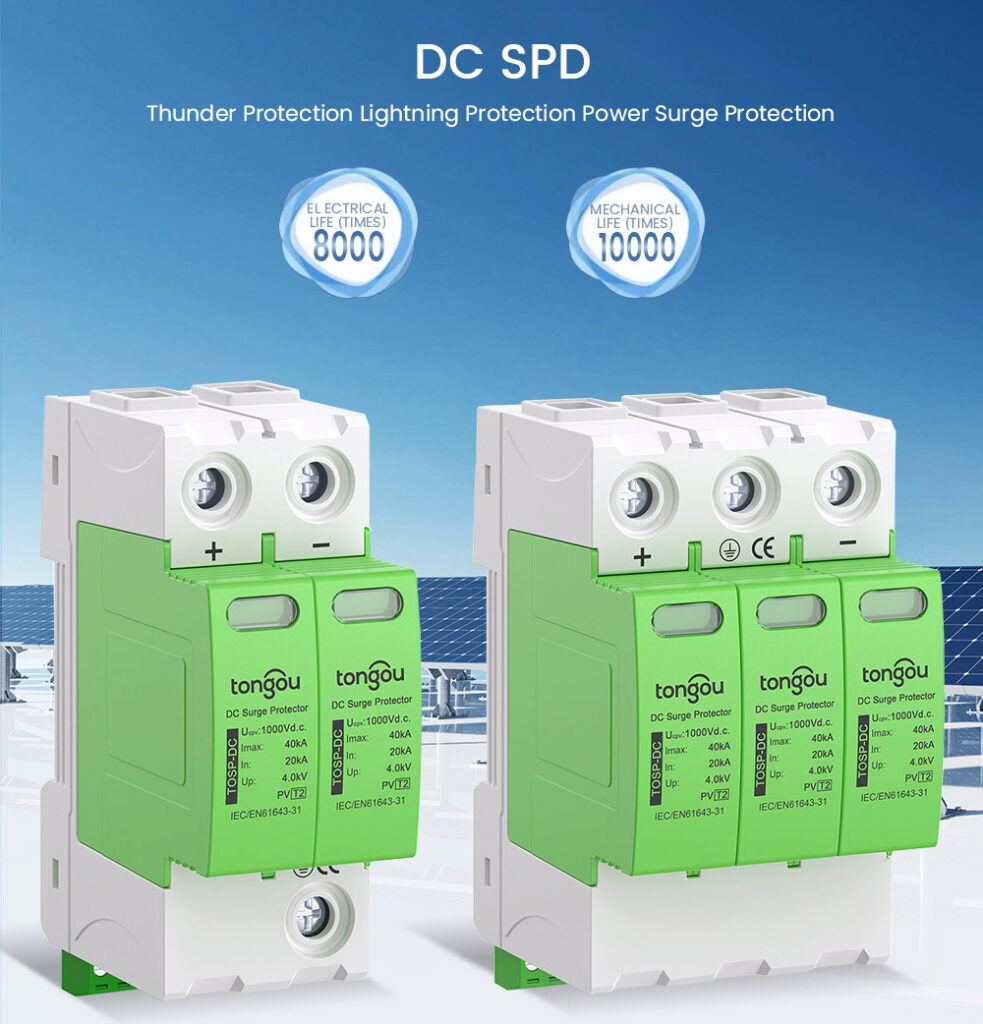

Un dispositif anti-surge (SPD) est un appareil électrique conçu pour protéger les équipements électriques des surtensions transitoires. Ces surtensions sont généralement causées par des éclairs ou des opérations de commutation et peuvent endommager ou dégrader les systèmes électriques et électroniques.
Le principal objectif d’un SPD est de limiter la surtension à un niveau plus sûr pour l’équipement. En faisant cela, il assure la longévité et la fiabilité des dispositifs électroniques et réduit le temps d’arrêt et les coûts d’entretien.
Un SPD fonctionne en déversant ou en limitant le courant de surtension vers la terre et en limitant le reste de la tension à un niveau sûr pour les appareils connectés. Il se compose généralement de composants tels que des varistances à oxyde de métal (MOV), des tubes à décharge de gaz et des diodes de suppression de tension transitoire qui réagissent aux pics de tension et déversent la surtension vers la terre ou la connexion neutre.
Composants clés
1. Varistances à oxyde de métal (MOV) : Un résistance non linéaire qui change de résistance avec le voltage appliqué. Il conduit les surtensions à haute tension loin de l’équipement sensible.
2. Tubes à décharge de gaz (GDT) : Utilisés pour protéger contre les surtensions transitoires élevées en ionisant le gaz dans un conteneur scellé, permettant à la surtension de passer.
3. Diodes de suppression de tension transitoire (TVS) : Offrent un moyen de limiter ou de bloquer la tension et de dissiper l’énergie de surtension.
Les dispositifs anti-surge (SPD) sont classés en différents types en fonction de leurs points d’installation et du niveau de protection qu’ils offrent. Comprendre ces types aide à choisir le SPD approprié pour vos besoins spécifiques. Les principaux types de SPD sont les types 1, 2 et 3.
1. Type 1 SPD
Les SPD de type 1 sont conçus pour protéger contre les surtensions à haute énergie, principalement causées par des éclairs directes ou des événements à haute tension. Ils sont généralement installés avant le tableau de distribution principal, soit à l’entrée de service ou intégrés dans le tableau de coupure principale. Ces dispositifs peuvent gérer la majorité de la surtension, canalisant l’énergie excédente en toute sécurité vers la terre.
—— Industriel : Vital pour les usines et les opérations à grande échelle où le risque de surtensions induites par la foudre est significatif.
—— Commercial : Mis en œuvre dans les bâtiments commerciaux, en particulier ceux avec des systèmes de protection contre la foudre externes (LPS).
—— Résidantail : Nécessaire pour les maisons dans les zones où les activités de foudre sont fréquentes ou ceux ayant des antennes externes ou d’autres structures métalliques.
Avantages
– Fournit le niveau de protection contre les surtensions le plus élevé directement connecté à l’alimentation entrante.
– Capacité d’absorption d’énergie significative.
– Première ligne de défense contre les grandes surtensions.
Exemples d’applications
– Entrées de service électrique
– Tableaux de distribution principaux dans les complexes commerciaux
– Bâtiments avec des systèmes de protection contre la foudre externes

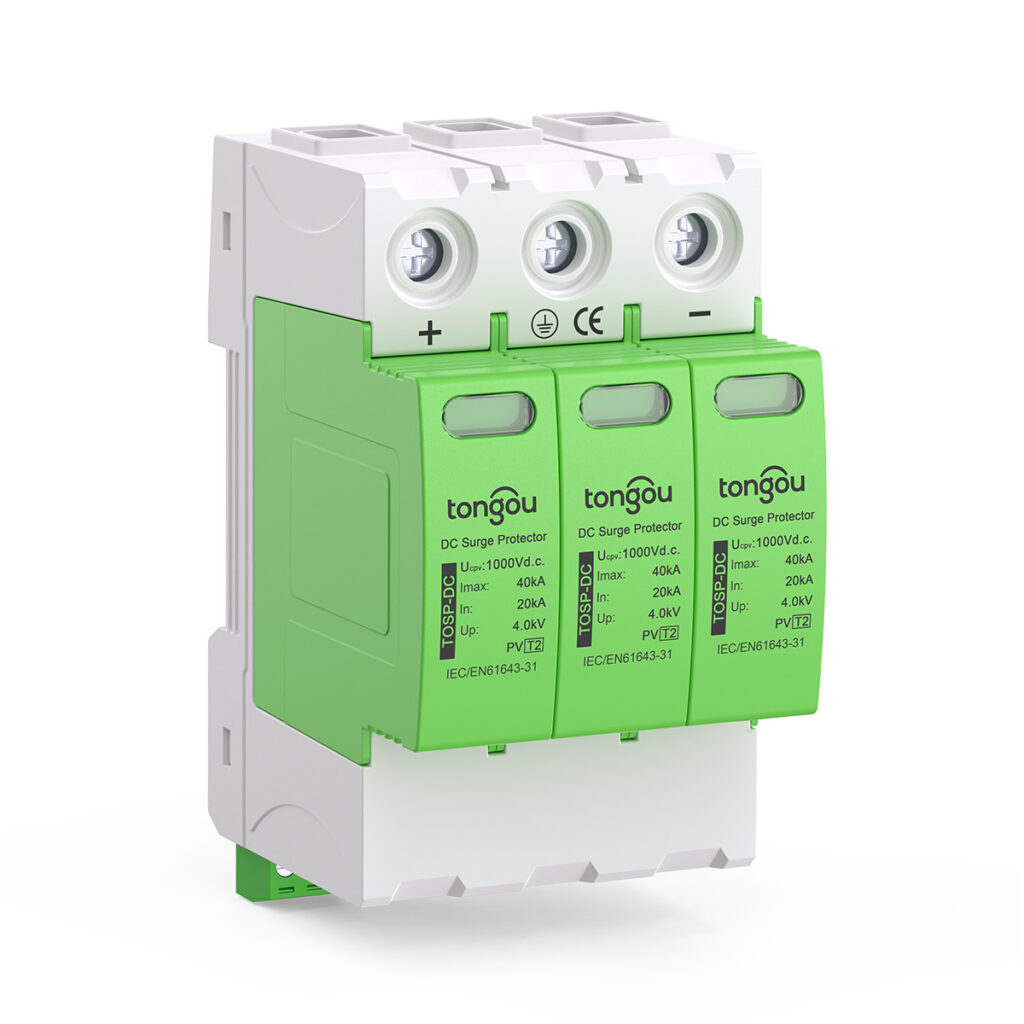

2. Type 2 SPD
Les SPD de type 2 sont conçus pour protéger contre les surtensions résiduelles qui ont passé par les SPD de type 1 ou ceux indirectement couplés. Ils sont installés sur le tableau de distribution principal ou les sous-tableaux à l’intérieur du bâtiment. Les SPD de type 2 sont essentiels pour protéger contre les surtensions provenant d’opérations de commutation et assurer une protection continue sur tout le système électrique.
—— Résidantail : Communément installé dans les maisons pour fournir une seconde couche de défense après les SPD de type 1.
—— Commercial : Utilisé dans les bâtiments de bureaux, les établissements commerciaux et autres environnements commerciaux pour se protéger contre les surtensions internes.
—— Industriel : Installé dans les sous-tableaux électriques dans les usines de production et autres installations industrielles pour fournir une protection localisée.
Avantages
– Fournit une protection robuste contre les surtensions résiduelles.
– Améliore l’efficacité du système de protection contre les surtensions global en traitant les surtensions générées en interne.
– Prévient la dégradation de l’équipement sensible connecté aux tableaux de distribution.
Exemples d’applications
– Tableaux de distribution principal et sous-distribution dans les propriétés résidentielles
– Systèmes électriques de bâtiments commerciaux
– Tableaux de matériel et d’équipement industriels
3. Type 3 SPD
Les SPD de type 3 sont conçus pour protéger contre les surtensions à basse énergie et sont installés à proximité de l’équipement électronique sensible. Ces dispositifs fournissent une protection localisée et sont généralement utilisés pour protéger les appareils, les dispositifs électroniques et d’autres équipements pour utilisateurs finaux. Les SPD de type 3 constituent la dernière ligne de défense dans la hiérarchie de protection contre les surtensions.
—— Résidantail : Protège les appareils domestiques, les systèmes de divertissement, les ordinateurs et d’autres appareils électroniques sensibles.
—— Commercial : Utilisé pour l’équipement de bureau, les systèmes de point de vente et d’autres dispositifs électroniques critiques.
—— Industriel : Fournit une protection pour les systèmes de contrôle, les capteurs et d’autres dispositifs électroniques sensibles industriels.
Avantages
– Offre une protection fine pour les dispositifs électroniques sensibles.
– Protège contre les surtensions qui peuvent passer par les SPD de type 1 et de type 2.
– Assure la durabilité et la fiabilité de l’équipement pour utilisateurs finaux.
Exemples d’applications
– Anti-surge branchés pour l’électronique domestique
– Anti-surge pour l’équipement de bureau
– Anti-surge dédiés pour les systèmes de contrôle industriels
4. Protection intégrée contre les surtensions
En plus des types autonomes, les SPD peuvent également être intégrés dans d’autres dispositifs ou systèmes électriques. Voici quelques exemples :
—— Anti-surge sur support multiprise : Ces derniers incluent des SPD de type 3 intégrés, offrant une protection branchez et jouez pour plusieurs dispositifs.
—— Alimentation sans interruption (UPS) : De nombreux systèmes UPS intègrent des SPD pour fournir à la fois la protection contre les interruptions d’alimentation et la protection contre les surtensions.
—— Tableaux électriques intégrés : Les tableaux électriques modernes sont souvent livrés avec des capacités de protection contre les surtensions intégrées pour un usage pratique et une sécurité supplémentaire.
La surtension transitoire, également connue sous le nom de pic de tension, est une augmentation temporaire de la tension, qui dure généralement des microsecondes à des millisecondes. Ces courts pics peuvent être significativement plus élevés que la tension de fonctionnement standard des systèmes électriques.
Causes courantes
1. Éclairs : Des impacts directs ou proches peuvent induire des hautes tensions.
2. Opérations de commutation : Des changements soudains de la charge électrique, comme l’allumage ou l’extinction d’équipements lourds.
3. Défauts électriques : Des courts-circuits ou des pannes dans le système de distribution d’électricité.
4. Décharge électrostatique (ESD) : Des décharges provenant du contact humain ou d’autres sources électrostatiques.
1. Facteurs externes
——Foudre : Les plus fortes surtensions sont causées par la foudre, qui peut introduire des milliers de volts dans les systèmes électriques.
——Commutation du réseau : Les changements dans le réseau de distribution d’électricité, tels que la répartition de charge ou le débranchement de pannes, peuvent induire des surtensions transitoires.
2. Facteurs internes
——Cycles de mise en route/arrêt du moteur : Les charges inductrices comme les moteurs et les transformateurs peuvent causer des surtensions de commutation.
——États de panne : Les arcs et le débranchement de pannes au sein du système peuvent générer des surtensions transitoires.
Avantages d’installer un SPD
1. Protection : Protège les équipements électroniques sensibles contre les dommages.
2. Longévité : Prolonge la durée de vie des systèmes électriques et des appareils en atténuant l’usure liée aux surtensions.
3. Sécurité : Réduit le risque d’incendie causé par les surtensions électriques.
4. Économies de coûts : Réduit les coûts d’entretien et de remplacement dus aux dommages liés aux surtensions.
Facteurs à prendre en compte
1. Environnement : Les zones sujettes à la foudre ou à des équipements électriques lourds devraient prioriser les SPD.
2. Sensibilité des équipements : Les dispositifs hautement sensibles aux fluctuations de tension, comme les ordinateurs, les équipements de télécommunication et les dispositifs médicaux, bénéficient considérablement des SPD.
3. Conformité : Assurez-vous que le SPD répond aux codes électriques locaux et aux normes de l’industrie.
Recommandations des experts
Consultez un électricien agréé pour évaluer vos besoins spécifiques et recommander le type et la tarification appropriés de SPD pour votre installation. L’entretien régulier et les tests périodiques des SPD installés sont également essentiels pour garantir une performance optimale.
Les dispositifs anti-surge jouent un rôle vital dans la protection des équipements électriques et électroniques contre les surtensions transitoires. En comprenant leurs principes de fonctionnement, leurs types et leurs avantages, vous pouvez prendre des décisions éclairées sur la sécurisation de vos systèmes électriques. Une installation et un entretien appropriés des SPD peuvent conduire à une sécurité, une fiabilité et une longévité améliorées de votre équipement, les rendant une composante indispensable des installations électriques modernes.
N’oubliez pas, l’investissement dans les SPD peut éviter des coûts et des stress importants en prévenant les dommages causés par des surtensions inattendues. Que ce soit pour des applications résidentielles, commerciales ou industrielles, assurer que votre système est protégé par le bon SPD est un choix sage et nécessaire.
