Nachdem wir eine gewisse Verständnis der Funktion des Schaltwerkzeugs haben, können wir die Struktur des Schaltwerkzeugs verstehen, um zu wissen, wie es funktioniert.
Paidong Industrial Zone Qiligang,Yueqing City,Zhejiang province,China.
Ihre grundlegende Funktion ist es, den Strom zu unterbrechen, nachdem das Schutzmechanismus einen Fehler erkannt hat
Ein Schutzschalter hat die Funktion, einen Stromkreis vor Schäden zu schützen, die durch Überstrom, Überlast, Lecksstrom oder Kurzschluss verursacht werden. Er ist ein automatisch betriebener elektrischer Schalter, der konzipiert wurde. Seine grundlegende Funktion ist es, den Strom zu unterbrechen, nachdem das Schutzmechanismus einen Fehler erkannt hat. Im Gegensatz zu einer Sicherung, die einmalig arbeitet und dann ersetzt werden muss, kann ein Schutzschalter zurückgesetzt werden (entweder manuell oder automatisch), um den normalen Betrieb fortzusetzen.
Schutzschalter werden in verschiedenen Größen hergestellt, wie kleine Geräte, die Niederspannungskreisen oder einzelnen Haushaltsgeräten schützen, und große Schaltanlagen, die dazu konzipiert sind, Hochspannungskreisen zu schützen und eine ganze Stadt zu versorgen.
Ein Schutzschalter ist ein unverzichtbares Sicherheitsgerät in elektrischen Anlagen und ein qualifizierter Schutzschalter hat eine lange Lebensdauer. Für verschiedene Anwendungsumfelder und tatsächliche Nutzungsanforderungen gibt es viele Schutzschalter-Typen zur Auswahl. Es gibt ACB, VCB usw. für Hochspannungs-Wechselstrom, MCB, MCCB, RCCB, RCBO, AFCI usw. für Niederspannungs-Wechselstrom und für Gleichstrom gibt es auch Hochspannungs-Gleichstrom-Schutzschalter.
Ein Schutzschalter ist ein mechanisches Schaltgerät. Wenn der Strom im Stromkreis aufgrund von Bedingungen wie Kurzschluss oder Überlast den Nennstrom des Schutzschalters übersteigt, wird der Schutzschalter auslösen, um den Stromkreis zu trennen und dadurch die im Stromkreis befindlichen Geräte zu schützen. Der mechanische Griff des Schutzschalters kann auch manuell geöffnet und geschlossen werden, was für tägliche Wartung und andere Arbeiten praktisch ist.
Der Nennstrom eines Schutzschalters bezieht sich auf den höchsten Stromwert, den der Schutzschalter bei anderen Bedingungen (Temperatur usw.) im angegebenen Bereich kontinuierlich tragen kann.

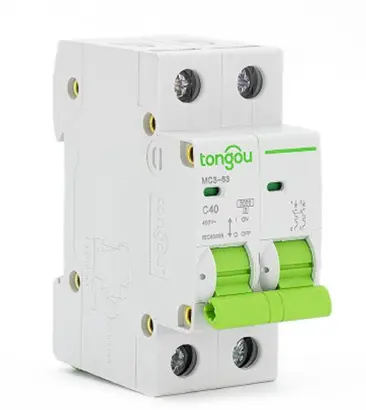

Miniatur-Schutzschalter (MCB) gewährleisten elektrische Sicherheit in Häusern, Büros und anderen Gebäuden sowie für industrielle Anwendungen, indem sie elektrische Anlagen vor Überlastungen und Kurzschlüssen schützen.
Sobald ein Fehler erkannt wird, schaltet der Miniatur-Schutzschalter den elektrischen Stromkreis automatisch aus, um Schäden an Kabeln zu verhindern und das Feuergefahr zu minimieren.
Gehäuse-Schutzschalter (MCCB) kurz, haben die Funktionen von Kurzschlussschutz, Überlastschutz und Stromkreisschaltung, im Allgemeinen, wenn es einen Leckschutz beinhaltet, nennen wir es einen Gehäuse-Leckschutzschalter.
Es wird hauptsächlich für die endgültige Energieverteilung verwendet und kann direkt Lasten tragen. Der maximale Nennstrom sollte 1600A nicht überschreiten. Seine Funktion ist relativ einfach, mit thermomagnetischem, elektromagnetischem Auslösen, Unterspannungsauslösen, Fehlerauslösen, Alarm und anderen Funktionen, mit mehreren Gruppen von Hilfskontakten.

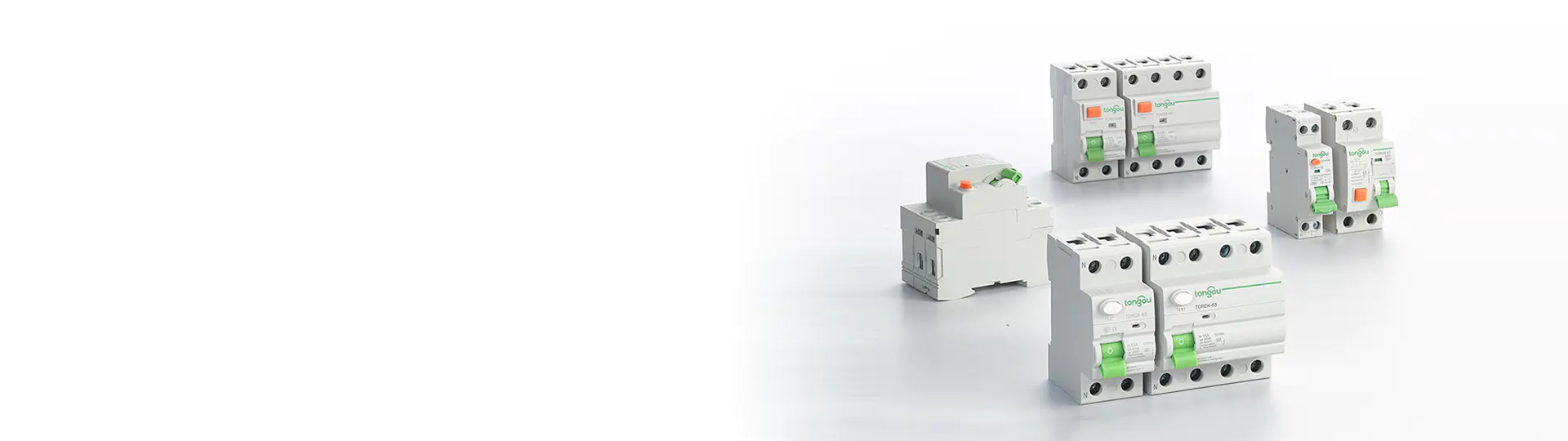

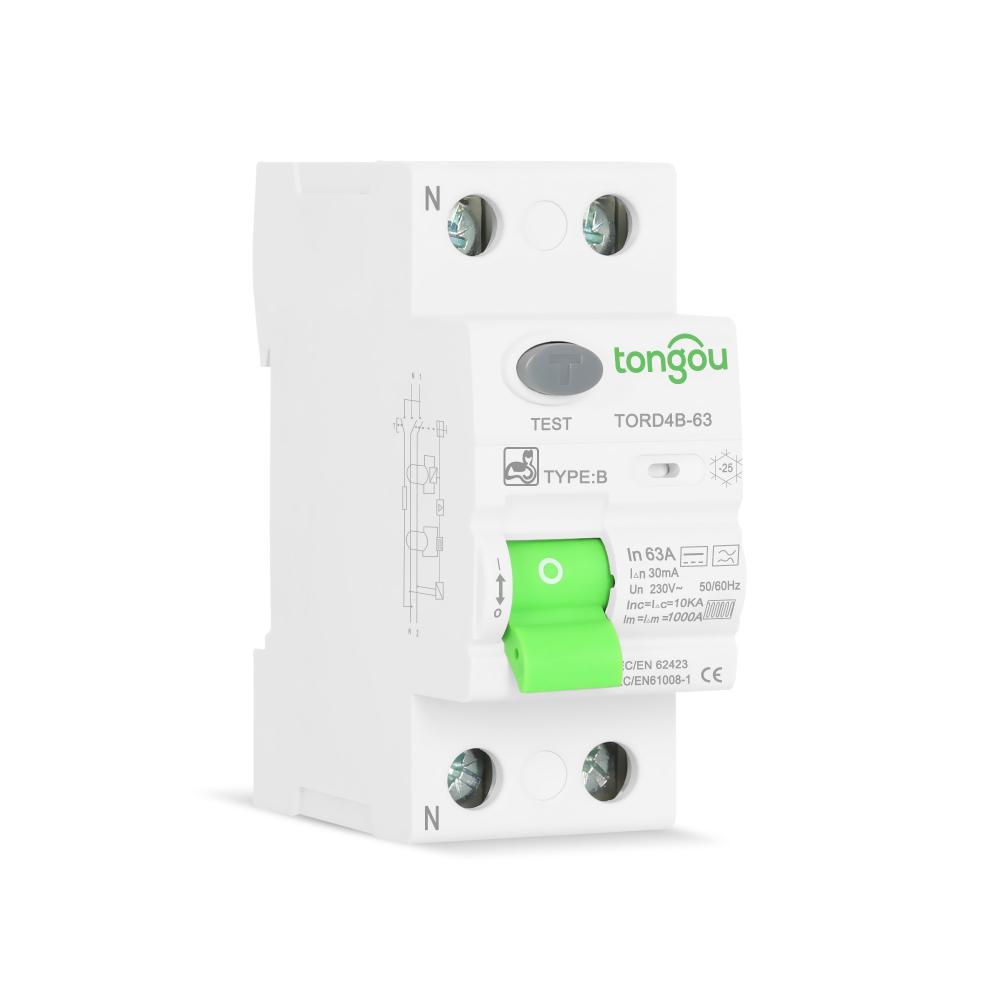

Ein Fehlerstromschutzschalter (RCD), Rückstrom-Schutzschalter (RCCB) oder Erdungsleckschalter (ELCB) ist ein sicheres, lebensrettendes Gerät, das darauf ausgelegt ist, zu verhindern, dass Menschen bei Berührung eines lebendigen Gegenstandes, wie einem bloßen Kabel, einen anhaltenden tödlichen Stromschlag erleiden.
Tongou hält stets das Prinzip der “Qualität vor quantity” ein, verfolgt die Informationsverarbeitung im Management und die Automatisierung der Produktion, um kontinuierlich die Qualität des Produktionsprozesses und die Ebene der Produktionsverwaltung zu verbessern.

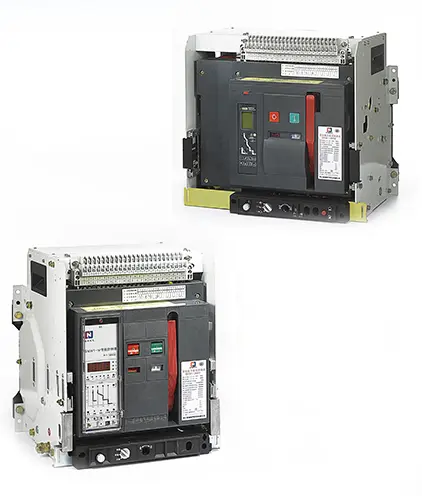

Luft-Schutzschalter ist ein Stromschutzgerät für hohen Strom, das häufig in großen Schaltkastensystemen verwendet wird. Es kann Überlast, Kurzschluss, Erdungsfehler, Lecksicherung, Fernsteuerung und andere integrierte Schutzschalter verhindern. Daher kann sein Betrieb gemäß der IEC 60947-2-Serie von Normen effizient und zuverlässig sein.
Überstrom ist jeder Strom, der den Nennstrom des Geräts überschreitet, für das der Leiter die Tragfähigkeit überträgt. Überstrom ist das Ergebnis von Überlast, Kurzschluss, Bogenschluss oder Erdschluss. Die Auswirkungen von Überstrom beinhalten Feuer, Schäden an Leiterisolierung und Schäden an Ausrüstung.
Ein Kurzschluss ist ein Überstrom, der den normalen Volllaststrom des Stromkreises erheblich überschreitet. Darüber hinaus verlässt ein Kurzschluss den normalen Stromträgerpfad des Stromkreises und nimmt einen Kurzschluss um die Last und zurück zur Energiequelle. Ein Kurzschluss ist ein Überstrom, aber kein Überlast.
Laut IEC bedeutet Überlast, dass der Betrieb der Ausrüstung den normalen, vollen Lastwert überschreitet oder der Betrieb des Leiters die nominelle Tragfähigkeit des Stroms überschreitet, was Schäden oder gefährliche Überhitzung verursachen kann, wenn er lange genug andauert. Eine Überlast ist kein Kurzschluss, Erdschluss oder Bogenschluss.
Leakagestrom ist der Strom, der vom AC- oder DC-Netz im Gerät zum Verteilungsschrank oder Erdpotential fließt und kann von der Ein- oder Ausgabe stammen. Wenn das Gerät nicht richtig geeerdet ist, wird der Strom durch andere Wege wie den menschlichen Körper fließen. Dies kann auch geschehen, wenn die Erdungseffizienz ineffizient ist oder absichtlich oder unabsichtlich unterbrochen wird. Wenn der Wert des Leakagestroms eine bestimmte Schwelle erreicht, kann er elektrischen Schlag verursachen, was zu persönlichen Verletzungen oder sogar Tod führen kann.
Obwohl Mittel- und Niederspannungsschalter in Bezug auf Stromstärke, Spannung und Anwendung einzigartige Designaspekte haben, gibt es fünf Hauptkomponenten in verschiedenen Arten von Schaltwerkzeugen.
Die vier universellen Schaltwerkzeugkomponenten sind:
Der Rahmen des Schaltwerkzeugs bietet die Steifigkeit und Festigkeit, die erforderlich sind, um erfolgreich auf den Durchbruchsprozess zu reagieren und die erforderliche Durchbruchsbewertung zu erreichen. Er isoliert und trennt den Strom, um Personal und Ausrüstung während des Gebrauchs oder Betriebs zu schützen. Der Rahmen kann aus Metall oder kunststoffgeformtem isolierendem Material hergestellt werden.
Der geformte Rahmen ist aus einem starken isolierenden Material hergestellt, wie Glaspolyester oder thermoplastischem Verbundharz (Kunststoffrahmen). TONGOU Electrical bietet Miniatur-Schaltwerkzeuge, geformte Fall-Schaltwerkzeuge, isolierte Fall-Schaltwerkzeuge und Niederspannungs-Energie-Schaltwerkzeuge in geformten Rahmen.
Es gibt zwei Typen von Betätigungsmechanismen:
Die Funktion des Über-Umschalter-Mechanismus (OTM) besteht darin, eine Methode zum Öffnen und Schließen des Schaltwerkzeugs bereitzustellen. Wenn der Bedienhebel in die EIN- oder AUS-Position bewegt wird, werden die Federn komprimiert. Sie speichern die mechanische Energie dieser Bewegung. Über dem Zentrum des Umschalterpunktes geben die Federn diese gespeicherte Energie frei und schieben oder ziehen die Schalthebel geschlossen oder geöffnet.
Dieser Über-Umschalter-Mechanismus (OTM) ist vom Schnell-Öffnen-Schnell-Unterscheiden-Typ, was bedeutet, dass die Geschwindigkeit, mit der die Kontaktpunkte nach dem Umschalterpunkt geöffnet oder geschlossen werden, unabhängig von der Geschwindigkeit des Bedieners ist.
Neben der Angabe, ob der Schaltwerkzeug eingeschaltet oder ausgeschaltet ist, zeigt der Hebel des Betätigungsmechanismus auch an, dass der Auslöser des Schaltwerkzeugs durch eine Bewegung in eine Zwischenposition zwischen EIN und AUS ausgelöst wurde.
TONGOU’s Wohnschaltwerkzeuge, Miniatur-Schaltwerkzeuge und geformte Fall-Schaltwerkzeuge verwenden Über-Umschalter-Mechanismen.
Ein zweistufiges Energiespeicherungsmechanismus wird verwendet, wenn eine große Menge an Energie benötigt wird, um den Schaltwerkzeug zu schließen, und wenn es schnell geschlossen werden muss. Es ist ein Mechanismus zum Schließen eines Schalters, bei dem eine Feder aufgeladen wird (erster Schritt) und dann eine Aktion durchgeführt wird (zweiter Schritt), um den Schalter zu schließen. Die Vorteile dieses Mechanismus sind schnelles erneutes Schließen und Sicherheit.
Schnelles erneutes Schließen wird erreicht, indem die Ladeenergie in einer separaten Schließfeder gespeichert wird. Sicherheit wird erreicht, indem eine externe Federladung bereitgestellt wird.
Neben der Anzeige, ob der Schaltwerkzeug eingeschaltet oder ausgeschaltet ist, zeigt der Hebel des Betätigungsmechanismus auch an, wenn der Auslöser des Schaltwerkzeugs durch eine Bewegung in eine Zwischenposition zwischen EIN und AUS ausgelöst wurde.
Der zweistufige Energiespeicherprozess zielt darauf ab, Energie für die Schließfeder zu speichern und die Energie freizugeben, um den Schaltwerkzeug zu schließen. Es verwendet separate Öffnungs- und Schließfedern.
Dies ist wichtig, weil es es ermöglicht, die Schließfeder unabhängig vom Öffnungsprozess aufzuladen. Die Schließfeder kann manuell geladen (oder nachgeladen) über die Ladegriff oder elektrisch von einem Motor aufgeladen werden. Der Motor kann ferngesteuert betrieben werden, um dem Bediener maximalen Schutz zu bieten.
Bevor man die Unterschiede zwischen ihnen versteht, kann man kurz verstehen, was eine Sicherung ist.
Was ist eine Sicherung?
Die Sicherung besteht aus leitendem Material mit niedrigem Schmelzpunkt, das zwischen den Pluspolen der beiden Stromklemmen angeschlossen ist. Wenn es in diesem Schaltkreis einen ungewöhnlichen Überlaststrom gibt, schmilzt sie, um andere Geräte vor Störungsschäden zu schützen. Natürlich lässt eine Sicherung den normalen Strom durch sich fließen.
Daher haben Sicherungen auch verschiedene Spezifikationen, um unterschiedliche Situationen zu bewältigen, und es müssen Sicherungen unterschiedlicher Spezifikationen je nach Anwendungsszenario verwendet werden.
Der Unterschied zwischen einem sechspoligen Schaltkreisbrecher und einer Sicherung ist unten aufgeführt:
1. Kann es wiederverwendet werden. Nachdem die Sicherung durchgebrannt ist, kann sie nicht mehr verwendet werden, der Schaltkreisbrecher kann jedoch nach dem Auslösen weiter verwendet werden, vorausgesetzt, der Schaltkreisbrecher selbst hat keine Probleme.
2. Antwortzeit. Grundsätzlich hat eine Sicherung eine viel schnellere Antwortzeit als ein Schaltkreisbrecher, was bedeutet, dass die Sicherung den Stromkreis schneller öffnet.
3. Anwendungsszenarien. Ein einzelner Schaltkreisbrecher kann zum Schutz vieler Geräte verwendet werden, während eine einzelne Sicherung nur ein Gerät schützen kann.
4. Schutzinhalt. Sicherungen können Geräte nur vor Überlast schützen, während Schaltkreisbrecher nicht nur Geräte vor Überlast schützen, sondern auch Gefahren durch Kurzschlüsse verhindern können.
5. Arbeitsprinzip. Sicherungen basieren auf thermischen und elektrischen Eigenschaften leitender Materialien, während Schaltkreisbrecher auf elektromagnetischen und Schaltprinzipien beruhen.
6. Kosten. Eine einzelne Sicherung kostet viel weniger als ein einzelner Schaltkreisbrecher.
Tongou wurde 1993 gegründet und ist das Markenzeichen von Changyou Technology. Wir positionieren uns als Anbieter von intelligenten Produktlösungen für Hoch- und Niederspannungsstromversorgungssysteme, übernehmen es als unsere Verantwortung, den Druck und die Herausforderungen unserer Kunden zu lösen und für sie Wert zu schaffen. Wir nutzen intelligente Produkte, um globalen Kunden zu dienen, machen das Leben schlauer und bequemer, um Ihrem Leben zu nützen.
