Description
Описание

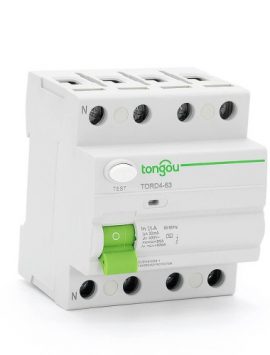

4P 40А RCCB подходит для схем с номинальным напряжением 230/400В AC, частотой 50/60Гц, и номинальным током ниже 125Амп.
При обнажении живых частей, RCCB обеспечивает косвенную защиту для тела оператора и должен быть подключен к подходящему земельному электроду. RCCB широко используется в повседневной жизни и может удовлетворить большинство приложений.
4P 40А RCCB Специальное Примечание:
1. RCCB с номинальной чувствительностью до 30мкА может использоваться в качестве вспомогательного защитного устройства для предотвращения неспособности других защитных устройств предотвратить электрический удар.
2. Рекомендуется устанавливать специальные устройства на входном проводе RCCB, такие как перенапряжение защиты, грозовой аррестер и т.д., чтобы предотвратить появление потенциальных всплесков напряжения и тока на стороне входа питания.
3. RCCB обеспечивает защиту от электрических ударов, вызванных прямым контактом между двумя защищаемыми линиями или утечным током между этими двумя линиями.
4. Для удовлетворения вышеуказанных условий и применений, RCCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TORD5-63 |
| Тип модели | Электромагнитный тип |
| Характеристика остаточных токов: | A,AC |
| Количество полов: | 4P |
| Номинальная вместимость для взрыва и разрыва | 630А |
| Номинальный ток (A) | 16, 25, 32, 40, 63, 80 |
| Номинальное напряжение | 220V/380V |
| Номинальная частота | 50/60Гц |
| Номинальный остаточный рабочий ток |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Номинальное условное короткое замыкание тока inc: | 3КА |
| Номинальное условное остатковое короткое замыкание тока |△c: | 3КА |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость | ≥4000 циклов |
| Вместимость соединения: | Жесткая проводка 25мм² |
| Терминалы соединения | Терминальный винт Столбчатый терминал с зажимом |
| Момент затяжки | 2.0 Нм |

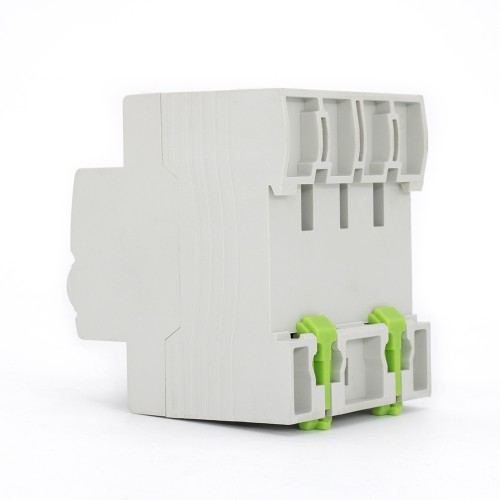

| Установка | На симметричный DIN рельс 35мм Установка на панель |
| Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 4P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Номинальное напряжение (Ue) | 4P | 400-415V | |||||
| Рабочая частота | 50Hz |
