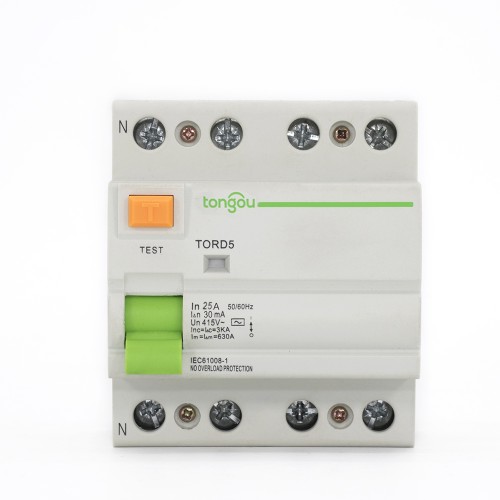

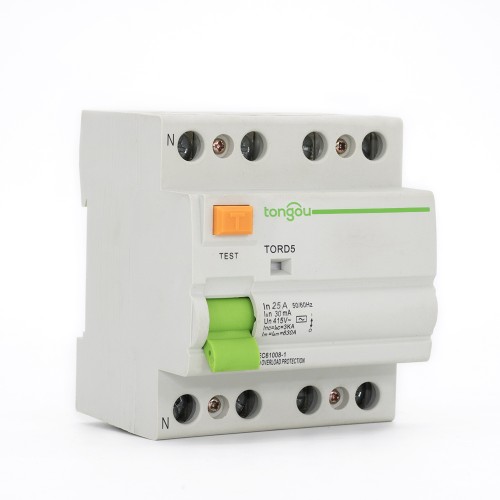

30мкА RCCB TORD5-63 подходит для схем с номинальным напряжением 230/400В AC, частотой 50/60Гц, и номинальным током ниже 125Амп.
При обнажении живых частей, RCCB обеспечивает косвенную защиту для тела оператора и должен быть подключен к подходящему земельному электроду.
30мкА RCCB Специальное Примечание:
1. RCCB с номинальной чувствительностью до 30мкА может использоваться в качестве вспомогательного защитного устройства для предотвращения неспособности других защитных устройств предотвратить электрический удар.
2. Рекомендуется устанавливать специальные устройства на входном проводе RCCB, такие как перенапряжение защиты, грозовой аррестер и т.д., чтобы предотвратить потенциальные всплески напряжения и тока на стороне входа питания.
3. RCCB обеспечивает защиту от электрических ударов, вызванных прямым контактом между двумя защищаемыми линиями или утечным током между этими двумя линиями.
4. Для удовлетворения вышеуказанных условий и применений, RCCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TORD5-63 |
| Тип модели | Электромагнитный |
| Характеристика остаточной тока: | A, AC |
| Количество полюсов: | 4P |
| Номинальная вместимость для включения и выключения: | 630А |
| Номинальный ток (А): | 16, 25, 32, 40, 63, 80 |
| Номинальное напряжение: | 220В/380В |
| Номинальная частота: | 50/60Гц |
| Номинальный остаточный рабочий ток |△(А): | 0.01, 0.03, 0.1, 0.5 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный номинальный короткий ток inc: | 3kA |
| Условный номинальный остаточный короткий ток |△c: | 3kA |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость: | ≥4000 циклов |
| Вместимость соединения: | Жесткий провод 25мм² |
| Терминалы соединения: | Терминалы с винтами Столбчатые терминалы с зажимом |
| Момент зажимки: | 2.0 Нм |
| Установка: | На симметричную DIN-рельсу 35мм Установка на панель |
| Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 4P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Номинальное напряжение (Ue) | 4P | 400-415V | |||||
| Рабочая частота | 50Hz |
