Description

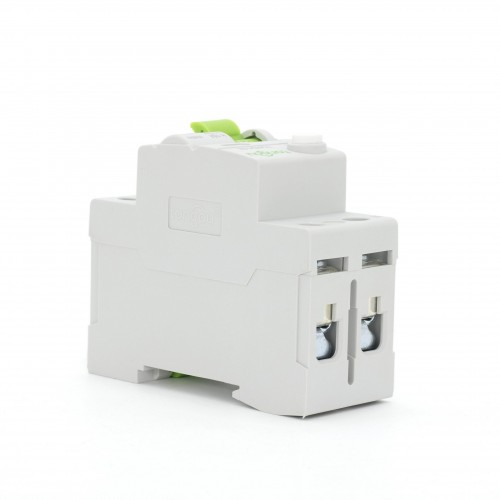

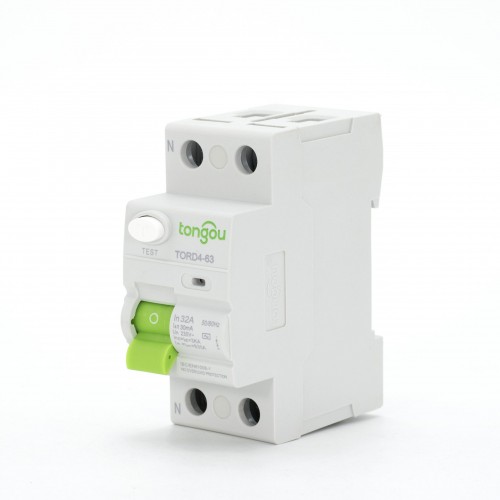

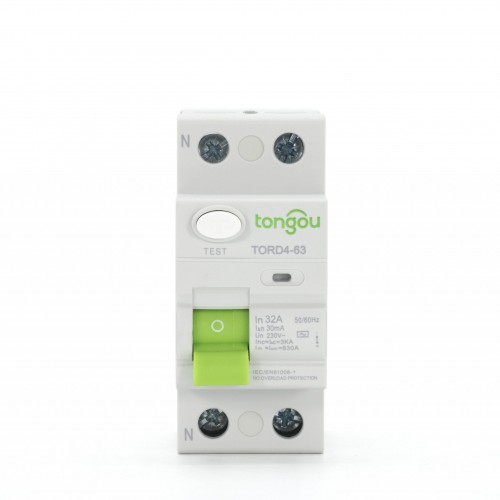

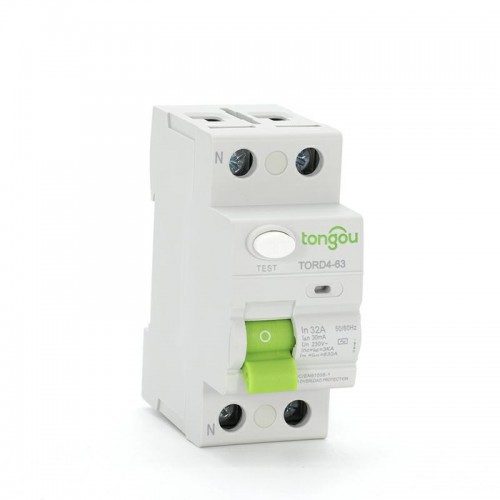

2P 30мкА RCCB Остаточная Токовая Переключатель подходит для электрических схем с номинальным напряжением 230/400В AC, частотой 50/60Гц и номинальным током до 125Амп.
RCCB обеспечивает косвенную защиту для тела оператора при условиях обнажения живых частей и должен быть подключен к правильному земельному электроду.
2P 30мкА RCCB Специальные советы:
1. RCCB также обеспечивает защиту от опасностей пожара, вызванных токовыми земельного замыкания из-за сбоя устройства защиты от перегруза.
2. RCCB с номинальной чувствительностью 30мкА может использоваться в качестве вспомогательного защитного устройства для предотвращения сбоев других защитных устройств.
3. RCCB обеспечивает защиту от электрических ударов, вызванных прямым контактом между двумя защищаемыми линиями или утечным током между этими двумя линиями.
4. Для удовлетворения вышеуказанных условий и применений, RCCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TORD4M-63NL/2/63/003 |
| Тип модели | Электромагнитный тип |
| Характеристика остаточной тока: | AC |
| Количество полюсов: | 2P |
| Номинальная вместимость для включения и выключения: | 630А |
| Номинальный ток (А): | 63 |
| Номинальное напряжение: | 110В 220В 230В |
| Номинальная частота: | 50/60Гц |
| Номинальный остаточный рабочий ток |△(А): | 0.03 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный номинальный короткий ток inc: | 6kA |
| Условный номинальный остаточный короткий ток |△c: | 6kA |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость: | ≥4000 циклов |
| Вместимость соединения: | Жесткий провод 25мм² |
| Терминалы соединения: | Терминалы с винтами Столбчатые терминалы с зажимом |
| Момент зажимки: | 2.0 Нм |
| Установка: | На симметричную DIN-рельсу 35мм Установка на панель |
| Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 2P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Номинальное напряжение (Ue) | 2P | 110-240V | |||||
| Рабочая частота | 50/60Hz |
