Общее

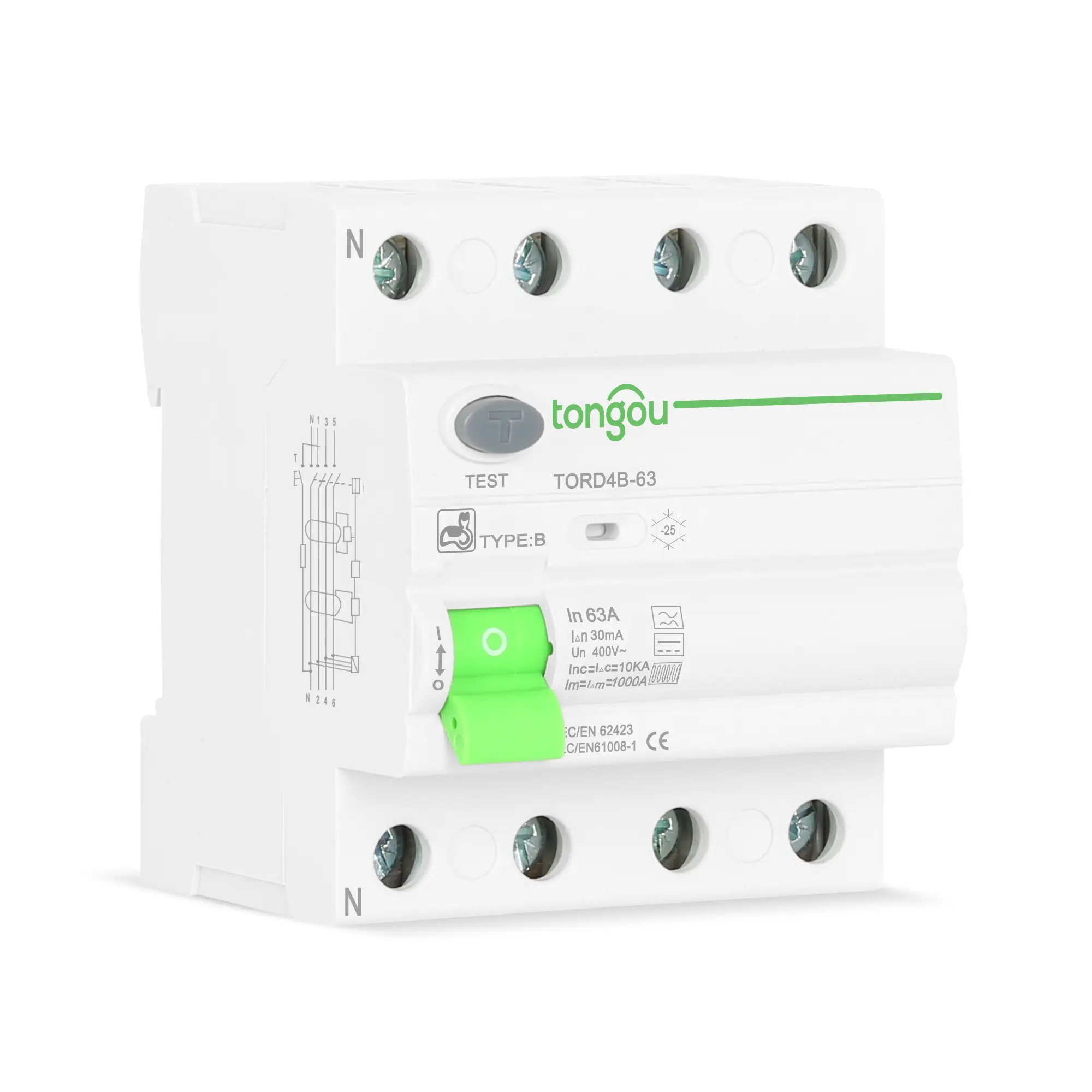

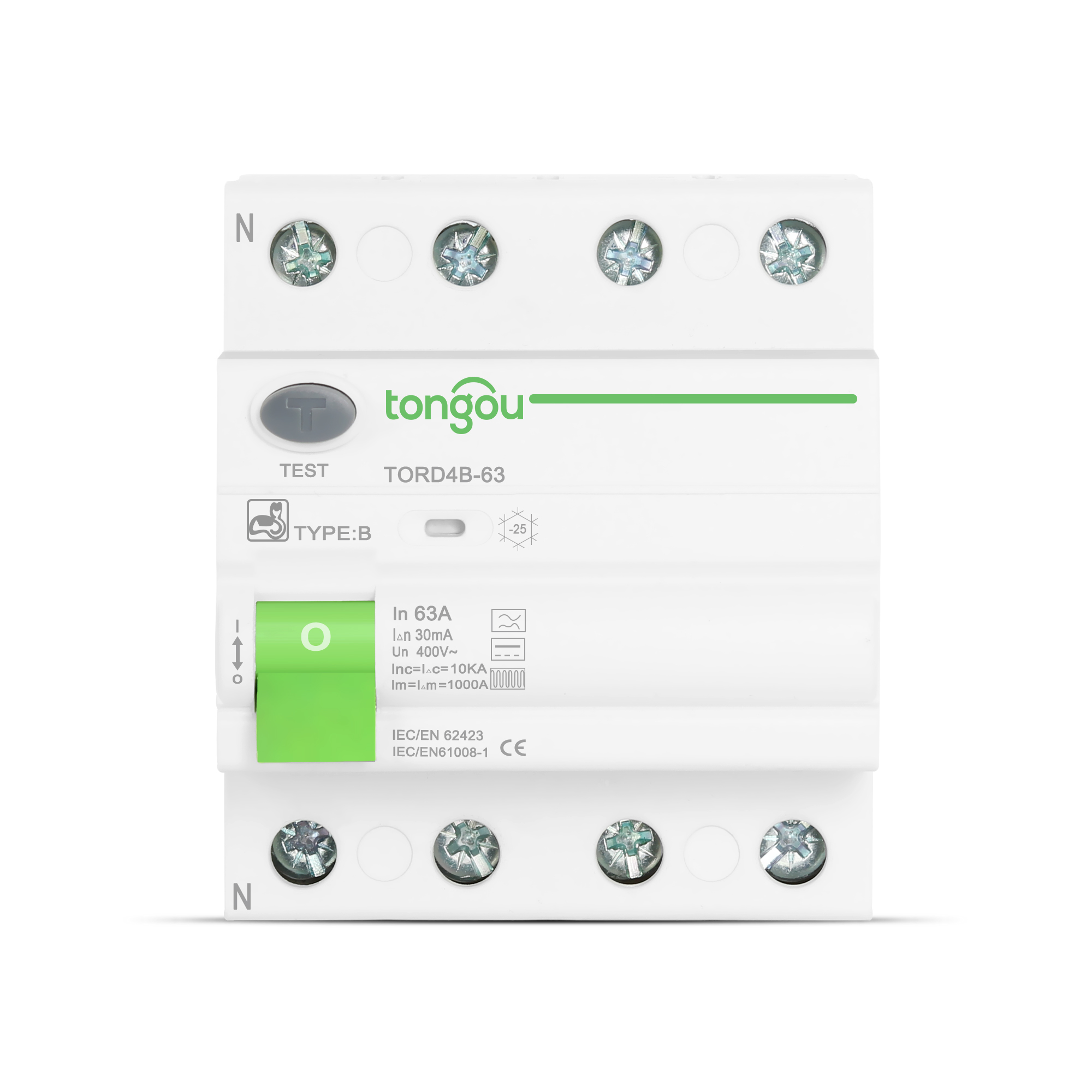

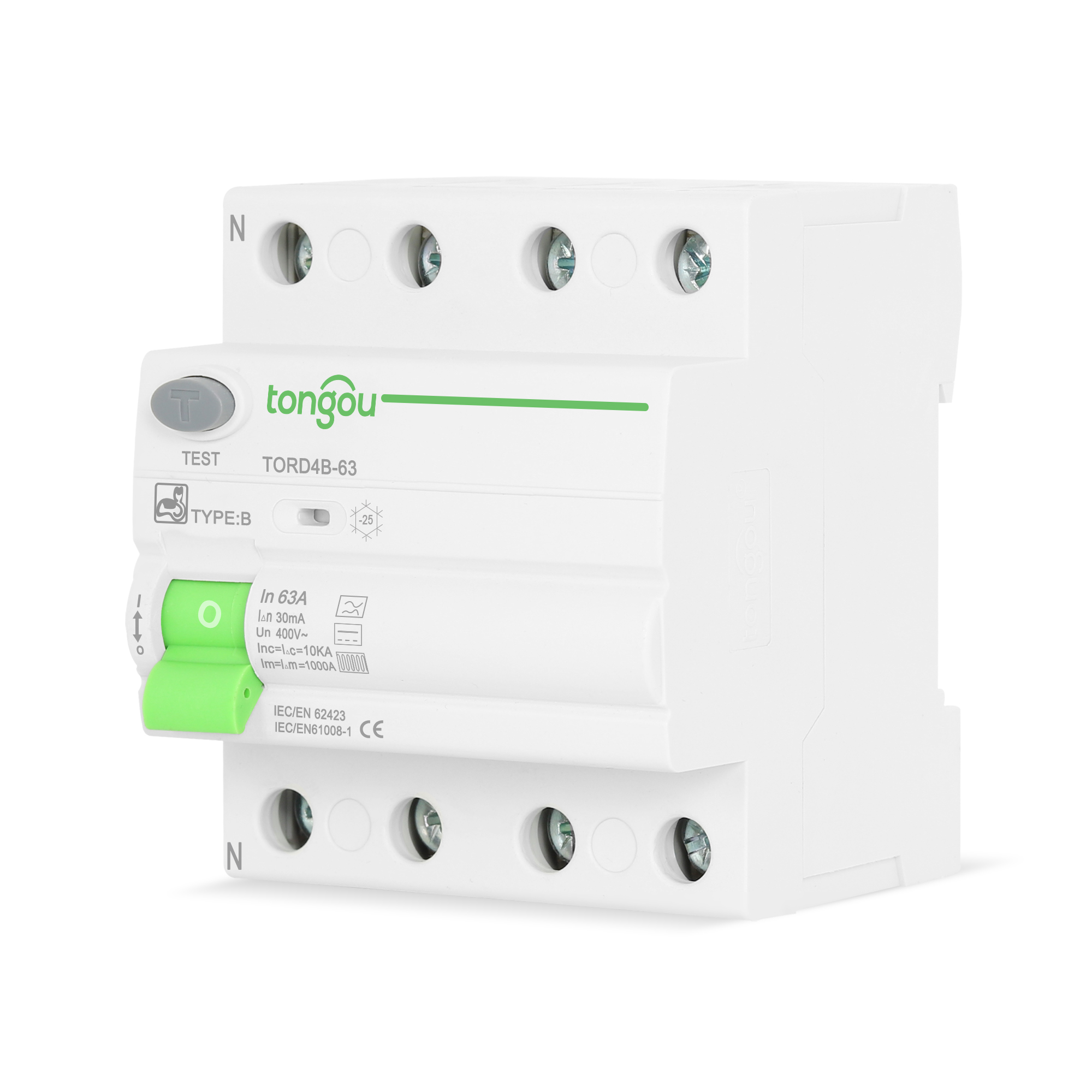

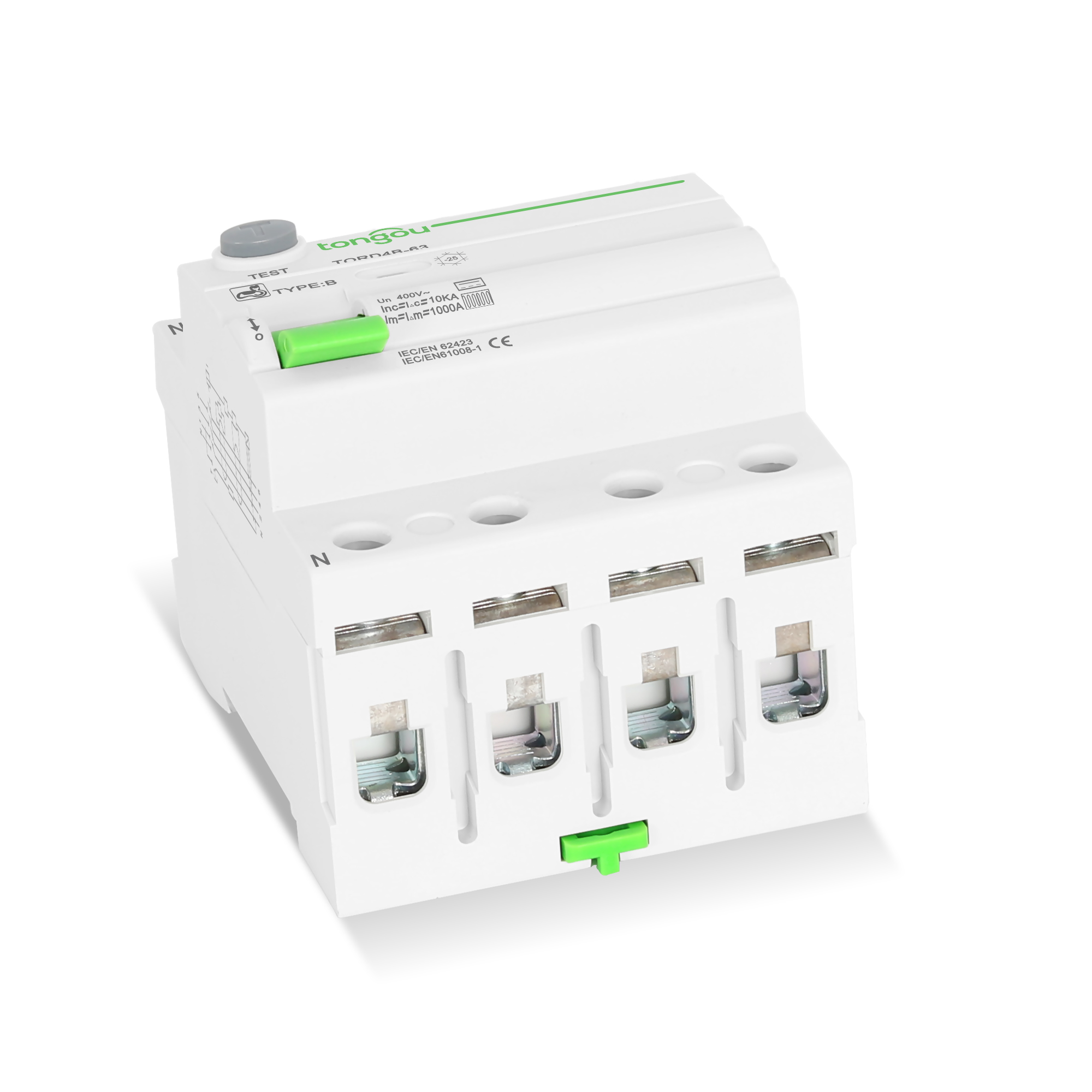

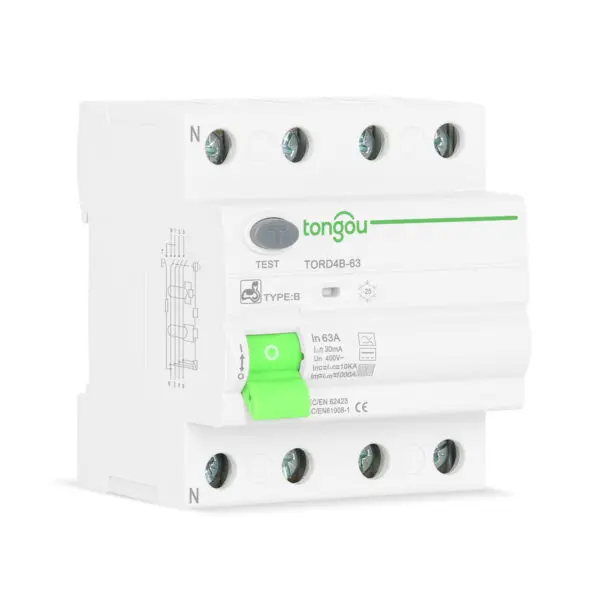

TORD4B 4P трехфазный 30мкA – 300мкA тип B RCCB – это не просто защитное устройство; это свидетельство продвинутого инженерного обеспечения безопасности электроэнергии. Его адаптивность, точность и прочность делают его идеальным выбором для современных электроэнергетических систем, особенно тех, которые включают возобновляемые источники энергии и приложения с высокой мощностью. Интеграция такой передовой технологии является ключом к обеспечению безопасности электроэнергии сегодня и в будущем.
- Совместимость с трехфазными системами: Особенно разработанная для трехфазных электроэнергетических систем, TORD4B 4P удовлетворяет потребностим высоконагруженных среды мощности, обеспечивая стабильную работу и безопасность.
- Настраиваемые настройки чувствительности (30мкA – 300мкA): Регулируемый диапазон чувствительности позволяет настроить в соответствии с конкретными требованиями приложения, повышая эффективность защиты и минимизируя ненужные выключения.
- Функциональность тип B RCCB: Тип B RCCB способен обнаруживать как AC, так и DC остаточные токи, включая смешанную частоту остаточных токов, что делает его особенно подходящим для современной электроэнергетической инфраструктуры с разнообразными источниками питания.
- Улучшенное обнаружение протечек DC: Его способность обнаруживать токи протечки DC особенно полезна в условиях с системами возобновляемой энергии, станциями зарядки электромобилей и другими технологиями, зависящими от DC.
Применения и преимущества
- Промышленные объекты: Идеально подходит для заводов, складов и других промышленных объектов с сложными электроэнергетическими требованиями.
- Коммерческие объекты: Обеспечивает продвинутую защиту в офисных зданиях, торговых площадках и объектах гостиничного бизнеса с трехфазными электроэнергетическими системами.
- Установки возобновляемой энергии: Необходимо для систем солнечной и ветровой энергии, предоставляя надежную защиту от токов протечки DC.
- Инфраструктура электромобилей: Критически важно для станций зарядки электромобилей, обеспечивая безопасность против как AC, так и DC неисправностей.
Технические данные
| Название модели | TORD4B-63 |
| Модель | Электромагнитный тип |
| Особенность остаточных токов: | Тип B |
| Количество полюсов: | 4P |
| Номинальное мощностное напряжение и ток | 630A |
| Номинальный ток (A) | 63A |
| Номинальное напряжение | 380 В/400 В |
| Номинальная частота | 50/60 Гц |
| Номинальный остаточный рабочий ток |△(A): | 0.03 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Номинальное условное короткое замыкание тока inc: | 10 кА |
| Номинальный остаточный короткое замыкание тока |△c: | 10 кА |
| Время выключения: | Мгновенное выключение ≤0.1с |
| Диапазон остаточных токов выключения: | 0.5||△n~|△n |
| Электромеханическая выносливость | ≥15000 циклов |
| Емкость соединения: | Жесткая проводка 25мм² |
| Терминалы соединения | Терминалы винта Столбчатые терминалы с зажимом |
| Момент затяжки | 3.5 Нм |
| Установка | На симметричную DIN-рельсу 35мм |
Каталог номера
| Тип Продукт | B | Ширина в 9 мм модуле | ||||
| Чувствительность | 30mA | 100mA | 300mA | 500mA | ||
4P Номерация | 20A | TORD4B-63/4/25/003 | TORD4B-63/4/25/01 | TORD4B-63/4/25/03 | – | 8 |
| 40A | TORD4B-63/4/40/003 | TORD4B-63/4/40/01 | TORD4B-63/4/40/03 | – | ||
| 63A | TORD4B-63/4/63/003 | TORD4B-63/4/63/01 | TORD4B-63/4/63/03 | – | ||
| Номинальное напряжение (Ue) | 4P | 380-415V | ||||
| Рабочая частота | 50Hz | |||||
