Общее

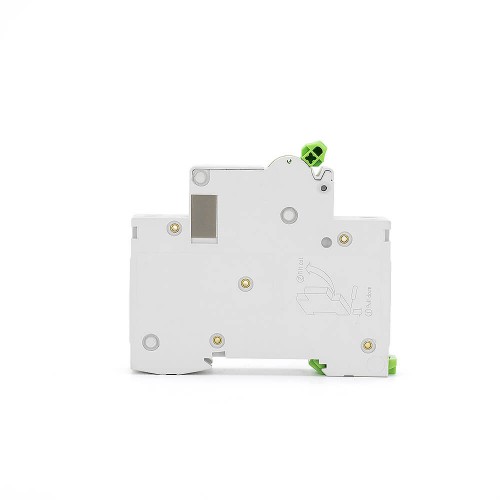

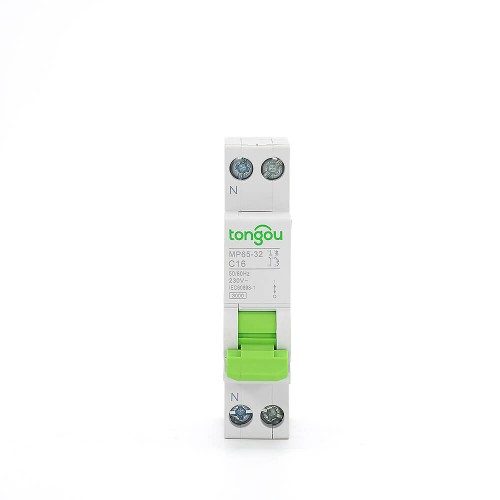

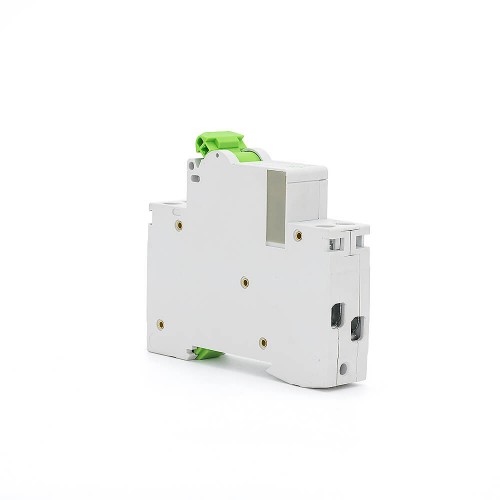

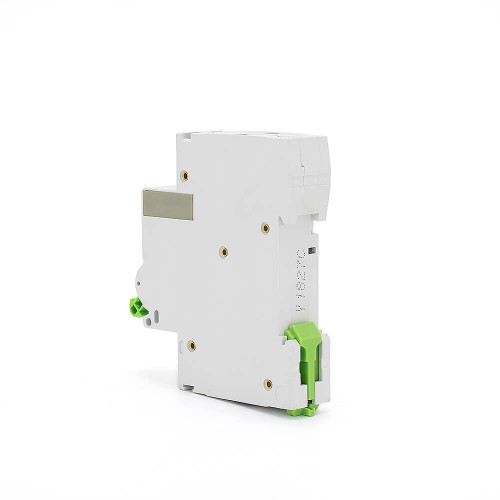

Обзор корпуса автоматического выключателя
Корпус автоматического выключателя TOMP65-32 1p n MCB является многостандартным автоматическим выключателем, который сочетает в себе следующие функции:
-Защита цепи от короткого замыкания,
-Защита цепи от перегрузки токов,
Описание корпуса MCB 1P N
- Корпус автоматического выключателя 1P N предназначен для использования непрофессионалами, требует не требует обслуживания.
- Удовлетворяя условиям и применениям, указанным выше, MCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
- Рекомендуется устанавливать специальные устройства, такие как устройства защиты от перенапряжения и устройства сглаживания перенапряжения, на линии перед MCB в качестве меры предосторожности против потенциальных всплесков напряжения и токов на его входе питания.
- Выбрав подходящую характеристику автоматического выключения и правильно установив его, MCB включается и выключает свою защищаемую цепь в случае аварии, тем самым обеспечивая защиту от перегрузки и короткого замыкания.
Характеристика автоматического выключения B, C, D
Типы кривых B, C или D зависят от номинального тока автоматического выключения, при котором происходит мгновенная работа (обычно менее 100 мс) для защиты от короткого замыкания.
Технические данные
| Тип продукта или компонента | Автоматический выключатель TOMP65-32 |
| Количество защищаемых полюсов | 1P+N |
| Тип сети | AC |
| Диапазон номинального тока: | 1…32A |
| Технология блока автоматического выключения | Термо-магнитная |
| Характеристика автоматического выключения: | B, C |
| Номинальная короткозащитная мощность (lcn): | 6kA |
| Класс ограничения энергии: | 3 |
| Номинальное impulse withstand напряжение: | 6.2kV |
| Электромеханическая выносливость: | ≥ 6000 |
| Индикация позиции контактов | Нет |
| Терминалы для подключения: | Терминалы с винтами / Столбовые терминалы с клеммами |
| Вместимость подключения: | Жесткая проводка до 25мм² |
| Крутящий момент крепления: | 2.0Нм |
| Установка: | На симметричную рельсовую рельсу 35мм / Установка на панель |
Выбор продукции
Каталог номера | ||||
| 1P+N | Номинальное значение (In) | Кривая B | Кривая C | Ширина в 9 мм модуле |
 | 1A | TOMP65-32/1N/B1 | TOMP65-32/1N/C1 | 2 |
| 3A | TOMP65-32 /1N/B3 | TOMP65-32/1N/C3 | ||
| 5A | TOMP65-32/1N/B5 | TOMP65-32/1N/C5 | ||
| 6A | TOMP65-32/1N/B6 | TOMP65-32/1N/C6 | ||
| 10A | TOMP65-32/1N/B10 | TOMP65-32/1N/C10 | ||
| 16A | TOMP65-32/1N/B16 | TOMP65-32/1N/C16 | ||
| 20A | TOMP65-32/1N/B20 | TOMP65-32/1N/C20 | ||
| 25A | TOMP65-32/1N/B25 | TOMP65-32/1N/C25 | ||
| 32A | TOMP65-32/1N/B32 | TOMP65-32/1N/C32 | ||
