Понимание устройств защиты от импульсных перенапряжений (УЗИП) является критически важным для всех, кто стремится защитить свои электрические системы от неожиданных перенапряжений. В этой статье мы расскажем вам о основах УЗИП, их принципах работы, видах и о том, почему они так важны для обеспечения безопасности электрических установок.

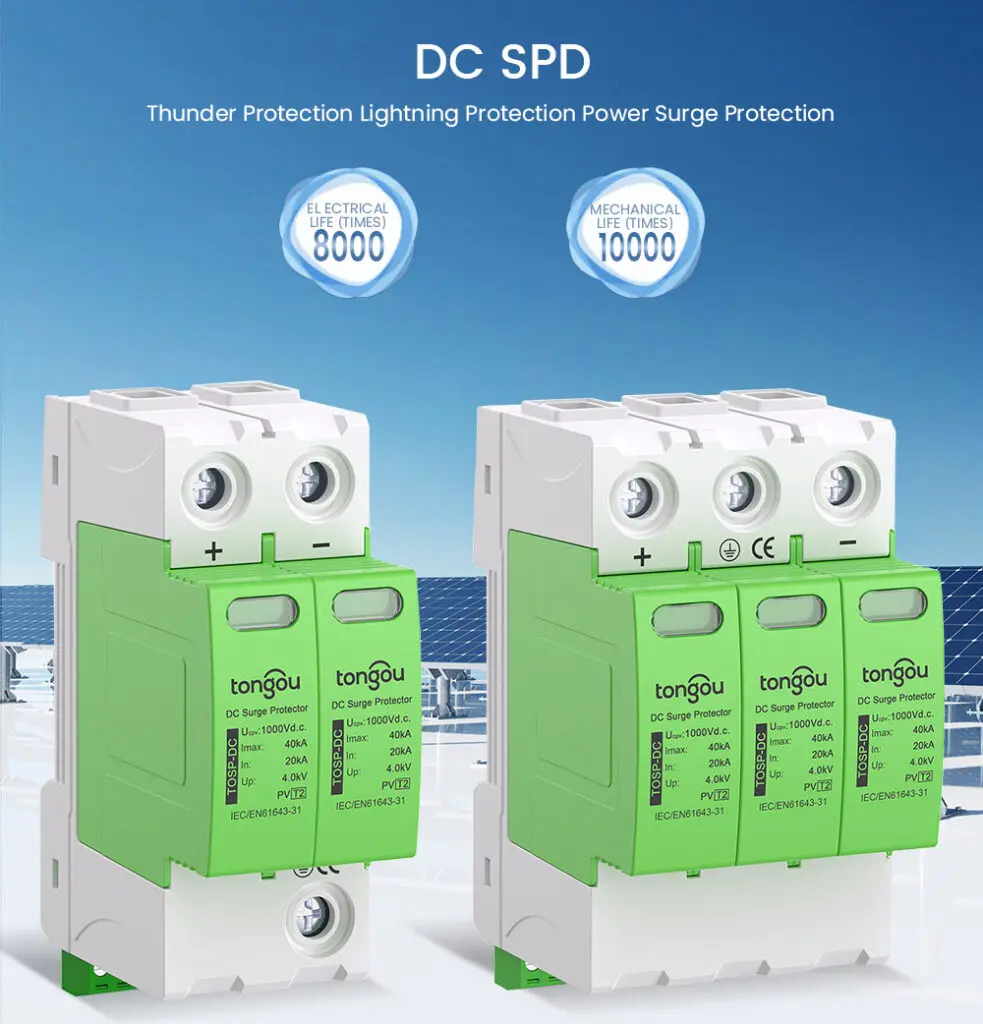

Устройство защиты от импульсных перенапряжений (УЗИП) – это электрическое устройство, предназначенное для защиты электрического оборудования от кратковременных перенапряжений. Такие перенапряжения обычно возникают из-за ударов молнии или переключений и могут повредить или ухудшить работу электрических и электронных систем.
Основная цель УЗИП – ограничить перенапряжение до безопасного уровня для оборудования. Таким образом, он обеспечивает долговечность и надежность электронных устройств, а также снижает простои и затраты на обслуживание.
УЗИП работает за счет отвода или ограничения тока импульса к земле и стабилизации оставшегося напряжения до уровня, безопасного для подключенных устройств. Обычно он состоит из компонентов, таких как варисторы на основе оксида металла (МОВ), газоразрядные трубки и диоды для подавления кратковременных перенапряжений, которые реагируют на скачки напряжения и отводят импульс к земле или нейтральному соединению.
Основные компоненты
1. Варистор на основе оксида металла (МОВ): Нелинейный резистор, сопротивление которого изменяется в зависимости от приложенного напряжения. Он проводит высоковольтные импульсы в обход чувствительного оборудования.
2. Газоразрядные трубки (ГРТ): Используются для защиты от высоких кратковременных импульсов за счет ионизации газа в герметичном контейнере, что позволяет импульсу проходить через него.
3. Диоды для подавления кратковременных перенапряжений (TVS): Предназначены для стабилизации или ограничения напряжения и рассеивания энергии импульса.
Устройства защиты от импульсных перенапряжений (УЗИП) классифицируются на различные типы в зависимости от места установки и уровня защиты, которые они предлагают. Понимание этих типов помогает выбрать подходящий УЗИП для ваших конкретных нужд. Основные типы УЗИП: тип 1, тип 2 и тип 3.
1. УЗИП типа 1
УЗИП типа 1 предназначены защиты для от высоких энергетических импульсов, которые в основном возникают из-за прямых ударов молнии или высоковольтных событий. Они обычно устанавливаются перед главной распределительной доской, либо на входе в здание, либо интегрируются в основную панель автоматов. Эти устройства могут справиться с основной частью импульса, безопасно направляя избыточную энергию в землю.
——Промышленность: Необходимы для заводов и крупномасштабных операций, где риск импульсов, вызванных молнией, значителен.
——Коммерческие объекты: Используются в коммерческих зданиях, особенно тех, что оснащены внешними системами защиты от молнии (СЗМ).
——Жилые дома: Необходимы для домов в районах с частыми молниями или тех, что имеют внешние антенны или другие металлические конструкции.
Преимущества
– Предлагает высочайший уровень защиты им отпульсов, непосредственно подключенных к входящему электропитанию.
– Значительная способность поглощения энергии.
– Первый рубеж обороны против сильных импульсов.
Примеры применения
– Входы в электросеть
– Главные распределительные доски в коммерческих комплексах
– Здания с внешними системами защиты от молнии
2. УЗИП типа 2
УЗИП типа 2 предназначены для защиты от остаточных импульсов, которые прошли через УЗИП типа 1, или тех, что возникают из-за косвенного купирования. Они устанавливаются на главной распределительной панели или подпанелях внутри здания. УЗИП типа 2 являются важными для защиты от импульсов, возникающих из-за операций переключения, и обеспечивают непрерывную защиту по всей электрической системе.
——Жилые дома: Обычно устанавливаются в домах для обеспечения второго уровня защиты после УЗИП типа 1.
——Коммерческие объекты: Используются в офисных зданиях, розничных магазинах и других коммерческих помещениях для защиты от внутренних импульсов.
——Промышленность: Устанавливаются в электрических подпанхеля на производственных предприятиях и других промышленных объектах для обеспечения локальной защиты.
Преимущества
– Предоставляют надежную защиту от остаточных импульсов.
– Улучшают эффективность общей системы защиты от импульсов, учитывая внутренне возникающие импульсы.
– Предотвращают повреждение чувствительного оборудования, подключенного к распределительным панелям.
Примеры применения
– Главные и подраспределительные панели в жилых помещениях
– Электрические системы коммерческих зданий
– Панели машин и оборудования на промышленных предприятиях
3. УЗИП типа 3
УЗИП типа 3 предназначены для защиты от низкоэнергетических импульсов и устанавливаются близко к чувствительной электронной аппаратуре. Эти устройства обеспечивают локальную защиту и обычно используются для защиты бытовой техники, электронных устройств и других конечных устройств. УЗИП типа 3 являются последним рубежом обороны в иерархии защиты от импульсов.
——Жилые дома: Защищают бытовую технику, системы развлечений, компьютеры и другие чувствительные электронные устройства.
——Коммерческие объекты: Используются для офисного оборудования, систем контроля продаж и других критически важных электронных устройств.
——Промышленность: Защищают системы управления, датчики и другие чувствительные промышленные электронные устройства.
Преимущества
– Предлагают тонкую защиту для чувствительных электронных устройств.
– Защищают от импульсов, которые могут пройти через УЗИП типа 1 и 2.
– Обеспечивают долговечность и надежность конечных устройств.
Примеры применения
– Встраиваемые сетевые фильтры для домашней электроники
– Сетевые фильтры для офисного оборудования
– Специализированные сетевые фильтры для промышленных систем управления
4. Интегрированная защита от импульсов
Помимо отдельных типов, УЗИП также могут быть интегрированы в другие электрические устройства или системы. Некоторые примеры включают:
——Сетевые фильтры с защитой от импульсов: Они включают встроенные УЗИП типа 3, предлагая простую в использовании защиту для нескольких устройств.
——Источники бесперебойного питания (ИБП): Многие ИБП интегрируют УЗИП для обеспечения как защиты от перебоев в электроснабжении, так и защиты от импульсов.
——Интегрированные электрические панели: Современные электрические панели часто оснащаются встроенной защитой от импульсов для удобства и дополнительной безопасности.
Кратковременное перенапряжение, также известное как скачок напряжения, это временный рост напряжения, обычно длящимся микросекунды или миллисекунды. Эти кратковременные импульсы могут быть значительно выше стандартного рабочего напряжения электрических систем.
Основные причины
1. Удары молнии: Прямые или близкие удары могут вызвать высокие напряжения.
2. Переключения: Сudden изменения электрической нагрузки, например, включение или выключение мощного оборудования.
3. Электрические неисправности: Короткие замыкания или неисправности в системе электроснабжения.
4. Электростатическое разряд (ЭСР): Разряды от человеческого контакта или других источников электростатики.
1. Внешние факторы
——Молния: Самые сильные импульсы вызываются молнией, которая может вводить тысячи вольт в электрические системы.
——Переключения в сети: Изменения в системе электроснабжения, такие как сброс нагрузки или устранение неисправностей, могут вызывать кратковременные импульсы.
2. Внутренние факторы
——Циклы включения/выключения двигателей: Индуктивные нагрузки, такие как двигатели и трансформаторы, могут вызывать импульсы при переключении.
——Неисправности: Искры и устран неениеисправностей в системе могут вызывать кратковременные перенапряжения.
Преимущества установки УЗИП
1. Защита: Обеспечивает защиту чувствительного электронного оборудования от повреждений.
2. Долговечность: Увеличивает срок службы электрических систем и бытовых приборов, сокращая износ, вызванный импульс.</амиp>
3. Безопасность: Снижает риск возникновения пожара, вызванного электрическими импульсами.
4. Экономия средств: Уменьшает затраты на обслуживание и замену оборудования, поврежденного импульсами.
Факторы, которые следует учесть
1. Окружение: В районах, подверженных молниям или имеющих мощное электрическое оборудование, следует приоритетно установить УЗИП.
2. Чувствительность оборудования: Устройства с высокой чувствительностью к колебаниям напряжения, такие как компьютеры, телекоммуникационное оборудование и медицинские устройства, значительно извлекать выгоду из УЗИП.
3. Соблюдение норм: Убедитесь, что УЗИП соответствует местным электротехническим нормам и отраслевым стандартам.
Рекомендации экспертов
Проконсультируйтесь с лицензированным электриком, чтобы он оценил ваши конкретные потребности и порекомендовал подходящий тип и класс УЗИП для вашей установки. Также важно проводить регулярное обслуживание и периодические испытания установленных УЗИП для обеспечения оптимальной работы.
Устройства защиты от импульсных перенапряжений играют важную роль в защите электрического и электронного оборудования от кратковременных перенапряжений. Понимая их принципы работы, типы и преимущества, вы можете принимать обоснованные решения о защите ваших электрических систем. Правильная установка и обслуживание УЗИП могут обеспечить повышенную безопасность, надежность и долговечность вашего оборудования, делая их незаменимым компонентом современных электрических установок.
Помните, инвестиции в УЗИП могут сэкономить значительные средства и избавить от стресса, предотвращая повреждение от неожиданных скачков напряжения. Независимо от того, для жилых, коммерческих или промышленных приложений, обеспечение защиты вашей системы с помощью подходящего УЗИП является мудрым и необходимым выбором.
