Распределительный щит, часто обозначаемый как РЩ (DB), является ключевым компонентом электрических систем в жилых, коммерческих и промышленных зданиях. Он разделяет подачу электроэнергии на вторичные цепи, обеспечивая для каждой цепи защитный предохранитель или автоматический выключатель. Понимание его основ, компонентов и принципа работы является фундаментальным для всех, кто занимается электромонтажными работами.
Распределительный щит электропитания, также известный как щит распределительный (ЩР), силовой распределительный щит, коробка распределителя или силовой распределительный ящик, функционирует как главный центр управления электрической системы. Он распределяет электроэнергию от единственного источника по различным цепям по всему сооружению.
Распределительный щит содержит защитные устройства, такие как автоматические выключатели или предохранители, и распределяет электроэнергию между различными вторичными цепями контролируемым образом. Он также обеспечивает безопасность, изолируя цепи при возникновении неисправности.
1. Главный автоматический выключатель:
– Выполняет роль основного выключателя, управляющего всей электрической системой, подключённой к распределительному щиту.
– Позволяет полностью отключить питание, обеспечивая безопасность при обслуживании или аварийных ситуациях.
2. Шинопроводы:
– Служат основными проводниками электроэнергии внутри распределительного щита, обеспечивая эффективное и организованное распределение мощности по различным цепям.

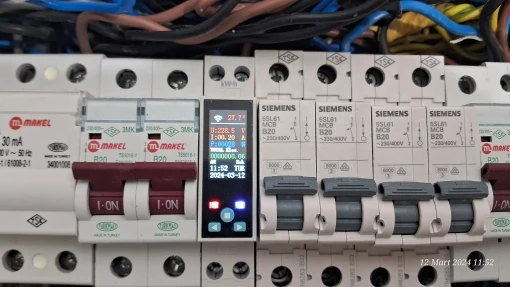

3. Автоматические выключатели/Предохранители:
– Защищают отдельные цепи, прерывая подачу питания при неисправностях. Автоматические выключатели срабатывают и могут быть включены повторно; предохранители перегорают и требуют замены.
4. Нулевая и заземляющая шины:
– Обеспечивают безопасные пути возврата электрического тока и способствуют безопасному отводу токов неисправности в землю, предотвращая риск поражения током и повышая стабильность системы.
5. Корпус:
– Защищает внутренние компоненты от воздействия окружающей среды (пыль, влага) и механических повреждений, обеспечивая долговечность и безопасную эксплуатацию.
1. Подвод питания:
– Электроэнергия от основной питающей линии поступает в распределительный щит через главный автоматический выключатель, который служит основной точкой управления.
2. Управление главным выключателем:
– Главный автоматический выключатель регулирует количество энергии, поступающей в распределительный щит. Он может отключить всю систему от источника питания при необходимости, обеспечивая возможность изоляции системы для обслуживания или в аварийных ситуациях.
3. Распределение через шинопроводы:
– Внутри распределительного щита входящая мощность подаётся на шинопроводы. Это толстые металлические полосы или шины из алюминия или меди, предназначенные для эффективного проведения значительных объёмов электроэнергии.
– Шинопроводы служат центральной точкой распределения внутри щита, передавая мощность на отдельные автоматические выключатели или предохранители, подключённые к ним.
4. Защита автоматическим выключателем/предохранителем:
– Каждая цепь, подключённая к шинопроводу, защищена автоматическим выключателем или предохранителем. Эти защитные устройства критически важны для предотвращения повреждений из-за перегрузок, коротких замыканий или других неисправностей.
– Автоматические выключатели можно включить повторно после срабатывания, в то время как предохранители требуют замены после перегорания.
5. Подача питания на цепи:
– Автоматические выключатели или предохранители распределяют питание по различным вторичным цепям внутри здания. Каждая цепь подаёт электроэнергию в определённую зону или к определённому типу оборудования (например, освещение, розетки, приборы).
– Разделяя электрическую систему на меньшие цепи, распределительный щит помогает управлять и распределять мощность более эффективно и безопасно.
6. Непрерывный мониторинг и управление:
– Распределительный щит непрерывно контролирует поток энергии. При обнаружении неисправности, такой как перегрузка или короткое замыкание, соответствующий автоматический выключатель срабатывает, чтобы отключить питание затронутой цепи, предотвращая повреждения или пожароопасные ситуации.
– Устройства защиты от замыканий на землю и дуговых разрядов (если установлены) могут повысить безопасность, обнаруживая неисправности, которые могут быть пропущены другими обычными средствами, и прерывая ток для предотвращения потенциальных опасностей.
1. Эффективность:
– Эффективно распределяя электроэнергию по разным частям здания, они обеспечивают сбалансированность электрических нагрузок и оптимальное использование питания.
2. Безопасность:
– Обеспечивая критическую защиту от электрических опасностей (перегрузки, КЗ, замыкания на землю), распределительные щиты повышают общую безопасность.
– Устройства защитного отключения (УЗО) или прерыватели цепи при замыкании на землю (УДТ) могут обеспечить дополнительную защиту от поражения током.
3. Удобство:
– Распределительные щиты позволяют легко управлять множеством цепей из одного места. Маркировка на щите помогает идентифицировать и изолировать цепи для обслуживания.
4. Масштабируемость:
– Они обеспечивают гибкость за счёт простого добавления или удаления цепей по мере необходимости, что особенно полезно в жилом и коммерческом секторах.
5. Соответствие нормативам:
– Правильно установленные и обслуживаемые распределительные щиты гарантируют соблюдение электротехнических стандартов, что критично для безопасных и законных установок.
1. Жилые помещения
– Управление освещением: Контроль подачи электроэнергии на различные цепи освещения в доме.
– Цепи бытовой техники: Защита и управление цепями для приборов (холодильники, духовки, стиральные машины).
– Системы безопасности: Распределение питания для систем безопасности и пожарной сигнализации.
2. Коммерческие объекты
– Офисные здания: Управление и защита питания рабочих зон, освещения, систем ОВКВ и офисного оборудования.
– Розничные магазины: Организация распределения электроэнергии для освещения, систем безопасности и торгового оборудования.
– Рестораны: Обеспечение распределения питания для кухонного оборудования, холодильных установок и освещения зала.
3. Промышленные объекты
– Заводы: Распределение энергии для тяжёлого оборудования, сборочных линий и промышленного освещения.
Склады: Управление питанием систем освещения, безопасности и климат-контроля.
Электростанции: Критически важные компоненты распределения генерируемой энергии по технологическим участкам.
1. Защита от перегрузки по току
– Автоматические выключатели и предохранители внутри щита защищают цепи от перегрузки, предотвращая возможные повреждения и опасности, связанные с чрезмерным током.
2. Защита от короткого замыкания
– Механизмы защиты от КЗ предотвращают возгорания и повреждение оборудования, мгновенно отключая неисправную цепь при обнаружении замыкания.
3. Защита от замыканий на землю
– Щиты часто оснащаются устройствами защитного отключения (УЗО/УДТ), которые предотвращают поражение током при замыканиях на землю.
4. Предотвращение пожароопасных ситуаций
– Благодаря изоляции цепей и защите от перегрузок, КЗ и дуговых разрядов, распределительные щиты существенно снижают риск возгораний.
В: В чём разница между панелью автоматических выключателей и распределительным щитом?
О: Термины часто взаимозаменяемы, но могут иметь различия в зависимости от контекста:
– Панель автоматических выключателей: Конкретно обозначает панель с автоматами для защиты цепей.
– Распределительный щит: Более широкое понятие, включающее не только панели с автоматами, но и щиты с предохранителями или комбинированными устройствами. Все панели автоматических выключателей являются распределительными щитами, но не все распределительные щиты — исключительно панели автоматов.
В: Как выбрать подходящий распределительный щит?
О: При выборе учитывайте:
– Нагрузка: Рассчитайте общую нагрузку, включая возможное расширение системы.
– Типы цепей: Определите количество цепей и характер нагрузок (бытовые, коммерческие, промышленные).
– Безопасность: Наличие автоматов, УЗО (Устройств Защитного Отключения) и корректного заземления.
– Степень защиты корпуса: Выбирайте корпус с подходящим IP или рейтингом NEMA для условий эксплуатации.
– Соответствие нормам: Щит должен соответствовать местным электротехническим стандартам.
В: Можно ли установить распределительный щит самостоятельно?
О: Самостоятельный монтаж без профессиональной квалификации не рекомендуется. Ошибки могут привести к:
– Риску поражения током, возгораниям.
– Нарушению нормативов.
– Отказу страховых выплат при аварии.
Требуется привлечение лицензированного электрика.
В: Какое обслуживание требуется распределительным щитам?
О: Регламент обслуживания для надёжной работы:
– Регулярный осмотр: Проверка на перегрев, износ или повреждения.
– Очистка: Удаление пыли внутри корпуса для предотвращения перегрева.
– Подтяжка соединений: Предотвращение ослабления контактов и дуговых разрядов.
– Тестирование защиты: Проверка срабатывания автоматов и УЗО.
– Актуализация маркировки: Чёткое обозначение всех цепей.
Распределительные щиты электропитания жизненно важны для управления и безопасности электрических систем в различных условиях. Они обеспечивают эффективное и безопасное распределение электроэнергии, защищая цепи от перегрузок, коротких замыканий и других неисправностей. Понимая их компоненты, принцип работы и требования к обслуживанию, вы обеспечите бесперебойную и безопасную работу ваших электрических систем. Правильно подобранные и установленные распределительные щиты играют ключевую роль в поддержании надёжности и безопасности всех типов электроустановок — от жилых домов до промышленных предприятий.
