Lorsqu’il s’agit de comprendre l’électricité, l’un des outils fondamentaux que vous rencontrerez est le voltmètre. Ce dispositif qui semble simple est crucial pour quiconque travaille avec ou apprend l’électronique. Dans ce guide complet, nous allons démystifier le voltmètre, fournissant aux débutants une explication facile à comprendre mais riche de ses principes de fonctionnement, des précautions de sécurité, des méthodes d’installation et d’un guide de sélection. Que vous soyez un électricien en herbe ou un amateur curieux, vous trouverez tout ce dont vous avez besoin pour commencer à mesurer le potentiel électrique comme un pro.
Un voltmètre est un instrument de mesure utilisé pour mesurer la valeur de tension en DC ou en AC dans un circuit. Pour l’utiliser, afin de garantir que les paramètres mesurés soient valables, le voltmètre doit avoir une très grande résistance dans sa structure interne, et le voltmètre doit être connecté en parallèle avec le circuit pour éviter que la lecture du voltmètre ne soit perturbée.
Un voltmètre à rail DIN est un voltmètre spécialement conçu pour être fixé sur une rail, qui peut fournir une mesure de tension précise pour divers systèmes de circuits et peut être largement utilisé dans les applications industrielles, commerciales et résidentielles.

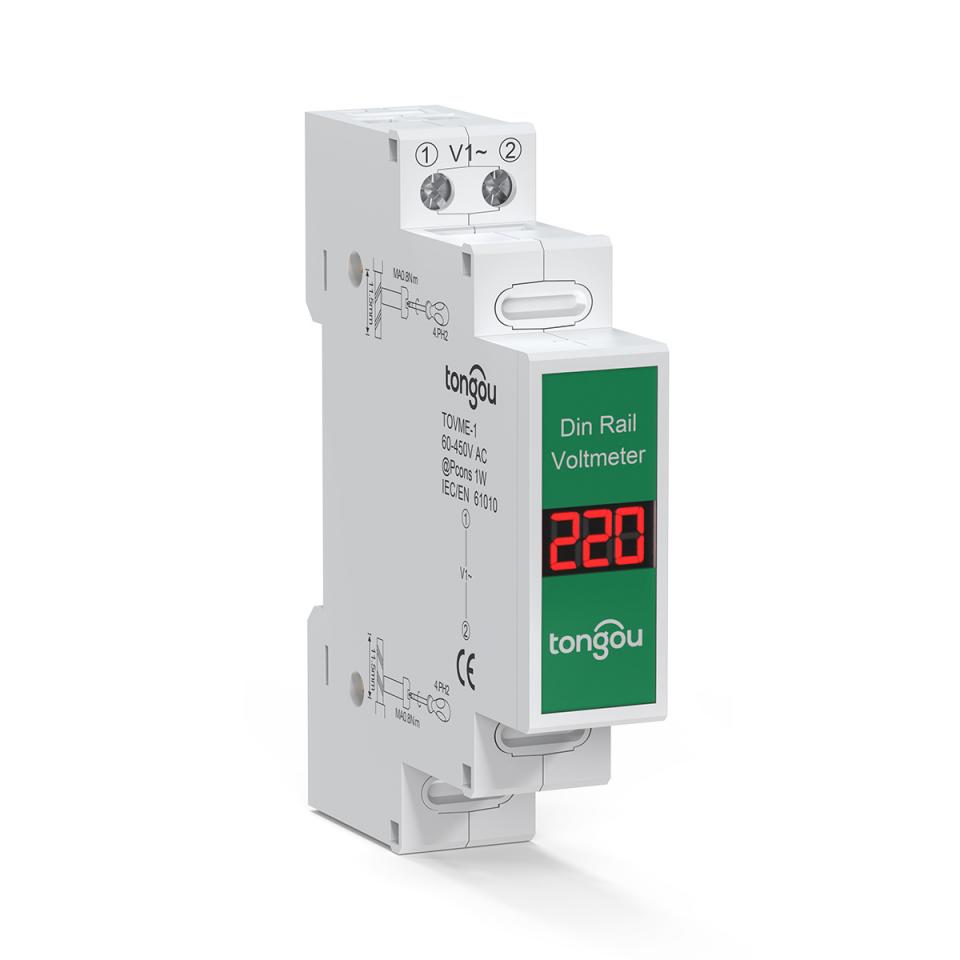

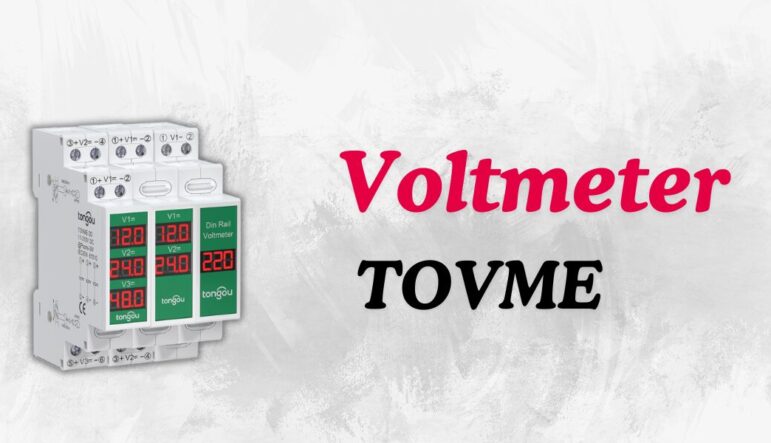

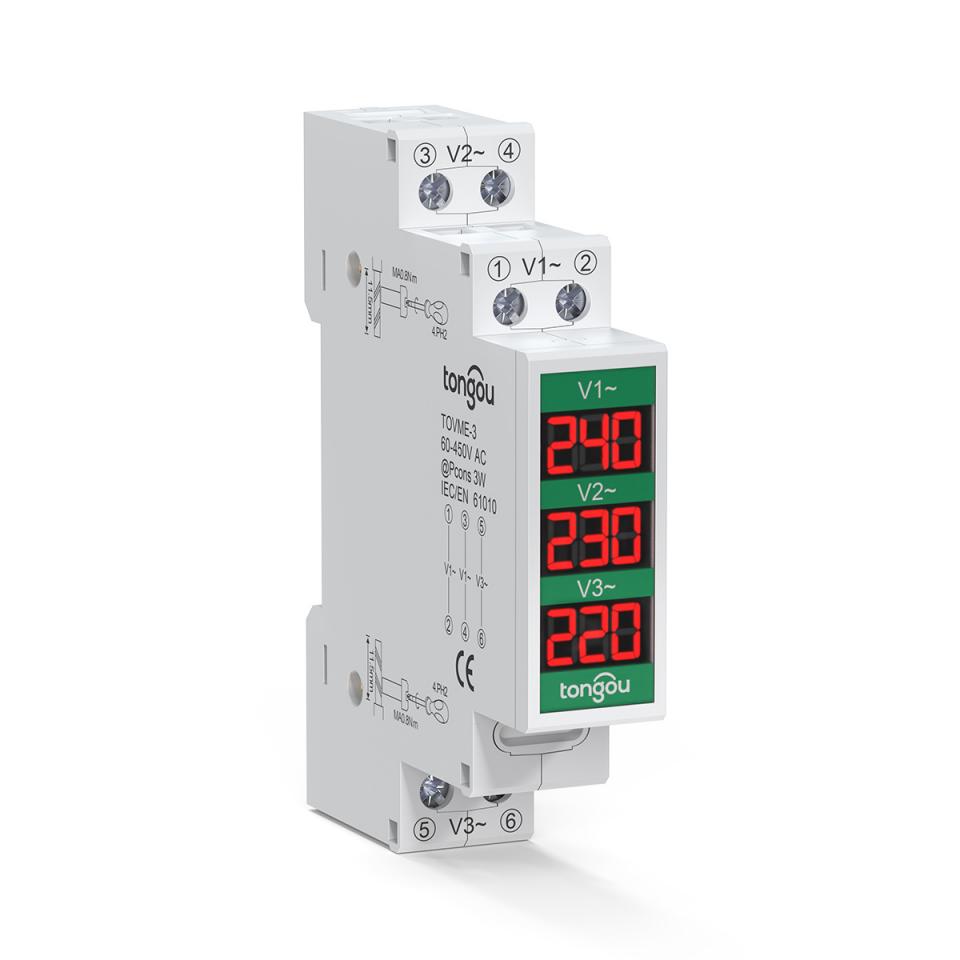

Les produits dans l’image ci-dessus sont des voltmètres numériques pour courant alternatif monophasé et triphasé à rail DIN. Cette gamme de voltmètres est très compacte et facile à installer. C’est une solution idéale.
La différence de potentiel électrique, également connue sous le nom de tension, est un concept clé dans le domaine de l’électricité. C’est ce qui fait circuler le courant à travers un circuit, et c’est ce que le voltmètre mesure avec précision. Mais comment fait-il cela?
En essence, les voltmètres sont conçus pour mesurer la différence de potentiel électrique entre deux points d’un circuit électrique sans altérer de manière significative la tension du circuit lui-même.
Les voltmètres analogiques utilisent une aiguille pour indiquer les niveaux de tension, tandis que les voltmètres numériques fournissent des lectures numériques sur un écran. Les deux types jouent un rôle clé dans le diagnostic et la résolution de problèmes des systèmes électriques.
Comprendre comment les voltmètres sont intégrés dans les circuits est essentiel pour leur utilisation efficace. Ils doivent être connectés en parallèle avec le composant de circuit dont vous souhaitez mesurer la tension. Cela garantit que le voltmètre mesure la tension sur le composant sans affecter le courant qui le traverse.
Il existe de nombreux styles de voltmètres. Par exemple, les multimètres portables transportés par les électriciens sont utilisés pour détecter le courant, la résistance et la tension. Il existe également des dispositifs de voltmètres alimentés par batterie. Certains voltmètres sont installés conjointement avec l’appareil à tester pour une détection à long terme, comme les voltmètres à rail installés sur la rail.
Il existe principalement deux grands types de voltmètres comme suit, à savoir les voltmètres numériques et les voltmètres analogiques.
Voltmètre numérique. Le voltmètre numérique affichera la valeur de la tension mesurée sous forme numérique, contrairement à l’aiguille des autres voltmètres, ce qui peut réduire les erreurs des observateurs. Dans les applications pratiques, les voltmètres numériques sont polyvalents, peu coûteux et capables de prises de lecture précises et rapides.
Voltmètre analogique. Le voltmètre analogique fera défiler l’aiguille sur le cadran jusqu’à la position correspondant à l’échelle de la valeur de la tension dans le circuit. Les voltmètres sont généralement conçus pour consommer le moins de courant possible afin de minimiser l’impact sur le circuit en cours de test. En raison de l’utilisation de l’aiguille, lors de l’observation de la valeur du voltmètre analogique, il est nécessaire d’observer si le voltmètre analogique est orienté horizontalement, et de veiller également à ce qu’il n’y ait pas d’interférence de champ magnétique à proximité.
Les voltmètres numériques (DVM) ont révolutionné la façon dont nous mesurons la tension. Contrairement à leurs homologues analogiques, les DVM offrent une lecture numérique qui est souvent plus facile à lire et plus précise. Voici les avantages et caractéristiques qui font des voltmètres numériques le choix privilégié de nombreux professionnels :
Précision et précision : Les voltmètres numériques sont connus pour leur grande précision. Ils minimisent les erreurs de lecture et fournissent des mesures précises, essentielles pour les dispositifs et systèmes électroniques sensibles.
Facilité d’utilisation : Avec un affichage numérique clair, il n’y a pas besoin d’interpréter où l’aiguille pointe sur une échelle, comme vous le feriez avec un voltmètre analogique. Cela rend les DVM plus conviviaux, en particulier pour les débutants.
Fonctionnalités avancées : De nombreux voltmètres numériques sont équipés de fonctionnalités supplémentaires telles que la plage automatique, qui sélectionne automatiquement la plage de mesure correcte, et la conservation des données, qui maintient la lecture sur l’affichage même après que les sondes aient été retirées.
Solidité et fiabilité : Les voltmètres numériques sont généralement plus résistants aux chocs et aux vibrations que les jauges analogiques, les rendant plus solides et fiables dans divers environnements.
En comprenant les avantages des voltmètres numériques, les utilisateurs peuvent prendre des décisions plus informées lors de la réalisation de mesures électriques et de choisir le bon équipement pour leurs besoins.
L’unité de la tension est le volt (V), et dans un circuit, elle représente la différence de potentiel entre deux points. Différents voltmètres peuvent mesurer des valeurs de tension dans différentes gammes de taille, par exemple, millivolts (mV), volts (V) et kilovolts (kV).
La précision des données mesurées dépend de la qualité et de l’étalonnage de maintenance du produit de voltmètre. En général, un voltmètre de haute qualité peut avoir une meilleure précision, et un entretien et un étalonnage réguliers peuvent également apporter des données de mesure fiables.
Les voltmètres sont marqués de divers symboles et échelles qui peuvent être confus pour les débutants. Comprendre ces symboles est essentiel pour prendre des mesures précises et garantir l’utilisation sûre de l’appareil. Voici une breakdown des symboles et lectures courantes que vous rencontrerez :
Symboles courants : Le symbole ‘V’ est utilisé pour indiquer la tension. Vous trouverez également les symboles ‘AC’ et ‘DC’, indiquant respectivement les mesures de courant alternatif et de courant continu. Une ligne ondulée (~) représente le CA, et une ligne droite ou pointillée (- ou …) représente le CC.
Lecture des échelles : Pour les voltmètres analogiques, vous verrez généralement une série de lignes numérotées. La valeur que vous lisez correspond au niveau de tension. Pour les voltmètres numériques, la lecture est présentée sous forme de chiffres, simplifiant le processus.
Comprendre les plages : Les voltmètres peuvent mesurer différents niveaux de tensions. Il est important de sélectionner la plage correcte pour éviter d’endommager l’appareil et d’obtenir une lecture précise. Si vous êtes incertain, commencez par la plage la plus élevée et descendez.
En vous familiarisant avec les symboles et les échelles sur votre voltmètre, vous pouvez vous assurer que vous interprétez correctement vos mesures et que vous tirez le meilleur parti de votre appareil.
Le voltmètre est connecté en parallèle au circuit à tester et est souvent utilisé pour détecter la valeur de tension DC ou AC dans divers circuits d’équipements tels que des équipements électroniques, médicaux et des équipements mécaniques à faible puissance. Dans les applications pratiques, par exemple :
Dans l’utilisation pratique des voltmètres, la sécurité est très importante. Les voltmètres doivent être utilisés par des professionnels qui connaissent comment les utiliser en toute sécurité, portent l’équipement de protection personnelle approprié et s’assurent que la plage de tension nominale du voltmètre utilisé est adaptée à la tension à mesurer.
En prenant en compte le type de circuit appliqué, la plage de tension à mesurer et les autres caractéristiques supplémentaires du produit, les facteurs suivants doivent être pris en compte lors de la sélection d’un voltmètre :
Type de circuit : Considérez le type de circuit dans lequel le voltmètre sera utilisé. Il existe également différentes options pour les voltmètres pour circuits à haute tension et circuits à basse tension.
Plage de tension : Assurez-vous que la plage de tension requise est comprise dans la plage de tension du voltmètre sélectionné. Notez que certains voltmètres ont une plage de mesure de tension fixe, tandis que d’autres ont plusieurs plages de mesure de tension selectables.
Précision de la mesure : Assurez-vous que le voltmètre sélectionné fournit des données de mesure précises et fiables. En général, les voltmètres de haute qualité ont une précision des données plus parfaite.
Affichage numérique : Les voltmètres numériques et les voltmètres analogiques ont des méthodes d’affichage numériques différentes. Les voltmètres numériques utilisent un affichage numérique pour montrer les valeurs de tension, tandis que les voltmètres analogiques utilisent des échelles et des aiguilles pour les montrer.
Autres fonctions supplémentaires : Besoins supplémentaires en fonctionnalités telles que la journalisation des données, la connexion réseau, etc., des fonctions qui peuvent offrir plus de commodité.
Il est très important de choisir un voltmètre approprié en fonction de vos besoins réels. Ce type de voltmètre doit fournir des valeurs précises et fiables et répondre à des exigences spécifiques.
Un ampèremètre est un appareil de mesure qui mesure l’ampleur du courant dans un circuit. Étant donné que la résistance de l’ampèremètre est faible, l’ampèremètre est essentiellement connecté en série avec le circuit.
Le voltmètre a une forte résistance, donc le voltmètre est essentiellement connecté en parallèle avec le circuit. Parce que si le voltmètre est connecté en série sur le circuit, la forte résistance affectera grandement le courant du circuit, entraînant des données de mesure inexactes.
Lorsque le voltmètre mesure la valeur de la tension, afin de garantir que le courant de l’appareil à tester ne soit pas trop modifié, il est nécessaire que le voltmètre soit conçu en style à haute résistance. De cette manière, le courant ne coulera pas vers la ligne avec le voltmètre, et la précision des données mesurées peut être garantie.
Utiliser un voltmètre pour tester un interrupteur est une compétence pratique qui peut aider à diagnostiquer des problèmes électriques chez vous ou sur votre lieu de travail. Voici comment effectuer ce test en toute sécurité :
Préparation : Assurez-vous que toutes les précautions de sécurité sont prises. Éteignez l’appareil ou le circuit que vous testez et assurez-vous que vous avez facilement accès à l’interrupteur.
Réglage du voltmètre : Réglez votre voltmètre pour mesurer la tension CA dans une plage appropriée pour le système électrique de votre maison – ceci est généralement 120 volts ou 240 volts dans la plupart des paramètres résidentiels.
Test : Avec l’interrupteur en position « MARCHE », placez les sondes du voltmètre sur les vis de connexion de l’interrupteur. Un interrupteur fonctionnant correctement devrait afficher une lecture de tension proche de celle pour laquelle votre système électrique est calibré (120V/240V). Si la lecture est significativement plus faible ou s’il n’y a pas de lecture, l’interrupteur pourrait être défectueux.
Vérification de sécurité : Après les tests, retirez les sondes, éteignez le voltmètre et ne restaurez l’alimentation qu’après avoir vérifié qu’il est sûr de le faire.
Ce test simple peut être précieux pour dépanner les problèmes électriques et garantir la sécurité et la fonctionnalité de votre système électrique.
Bien que les voltmètres soient des outils incroyablement utiles, une utilisation incorrecte peut conduire à des lectures inexactes ou même endommager le voltmètre. Voici quelques précautions et conseils pour vous aider à utiliser votre voltmètre de manière efficace :
Ne jamais dépasser la limite de mesure maximale : Vérifiez toujours la tension maximale que votre voltmètre peut mesurer et n’essayez jamais de mesurer au-delà de cette limite. Cela peut protéger l’appareil de dommages et prévenir les accidents potentiels.
Utiliser les bonnes entrées pour les sondes : De nombreux voltmètres numériques ont plusieurs entrées pour les sondes. Assurez-vous d’utiliser les entrées appropriées pour le type de mesure que vous effectuez pour éviter tout dommage au voltmètre ou des lectures inexactes.
Étalonnage régulier : Pour vous assurer que votre voltmètre fournisse des lectures précises sur la durée, il est important de le calibrer régulièrement selon les instructions du fabricant.
Éviter les erreurs de parallaxe : Lors de l’utilisation d’un voltmètre analogique, assurez-vous de visualiser l’aiguille de face plutôt qu’à partir d’un angle pour éviter les erreurs de parallaxe, qui peuvent faire apparaître à l’aiguille de pointer sur une valeur différente de celle qu’elle est réellement.
Comprendre les limitations : Sachez que les voltmètres sont conçus pour mesurer la tension uniquement. Pour d’autres mesures comme le courant et la résistance, vous devrez utiliser d’autres outils comme des ampèremètres et des ohmmètres, respectivement.
En suivant ces conseils, vous pouvez vous assurer que vous utilisez votre voltmètre en toute sécurité et obtenez les lectures les plus précises possible.
En somme, le voltmètre est un outil important pour mesurer la tension dans un circuit. Les voltmètres comprennent principalement les voltmètres analogiques et les voltmètres numériques, qui peuvent mesurer le courant continu et le courant alternatif et sont largement utilisés dans l’industrie, le commerce et les résidences.
Dans ce guide, nous avons exploré le monde multiplex des voltmètres, de leur fonctionnement de base aux conseils pour une utilisation précise et un guide de sélection pour acheter le bon. Avec ces connaissances, les débutants et les professionnels expérimentés peuvent aborder les mesures électriques avec confiance et précision.
N’oubliez pas, un voltmètre est plus qu’un simple outil ; c’est la passerelle pour comprendre et exploiter la puissance de l’électricité de manière sûre et efficace. En choisissant le bon voltmètre et en l’utilisant correctement, vous pouvez effectuer une large gamme de diagnostics électriques et de tâches avec facilité.
Que vous soyez en train de tester un interrupteur de circuit, de diagnostiquer un appareil électrique ou simplement de vous adonner à un passe-temps, le bon voltmètre peut faire toute la différence. Prenez le temps d’apprendre et de pratiquer, et vous trouverez que le voltmètre est un allié indispensable dans tous vos projets électriques.
