Un isolateur électrique, également connu sous le nom de déconnecteur, est un dispositif de commutation utilisé pour garantir qu’une section d’un circuit électrique soit complètement déchargée pour une maintenance ou un service. Il fournit un écart d’isolement visible assurant la sécurité du personnel travaillant sur la section déchargée.
Electrical isolators function by physically separating the circuit components, creating a clear isolation gap that ensures no current flows through the isolated part. This is usually accomplished through manual operation, although some isolators are motorized or automated.
1. Opération d’ouverture : L’isolateur est ouvert, créant une séparation physique entre les contacts.
2. Mécanisme de verrouillage : Il est souvent verrouillé en position ouverte pour éviter la fermeture accidentelle pendant que le maintenance est en cours.
3. Ecueil visible : Un écart visible confirme l’isolement, améliorant la sécurité.
resource: https://www.youtube.com/watch?v=msIrq-xx3rc
1. Contacts à double rupture : Cet isolateur comporte deux points de rupture, améliorant la capacité d’isolement.
2. Mécanisme de mâchoire centrale : Une mâchoire centrale tournante connecte et déconnecte le circuit, assurant une double rupture.
3. Supports isolants : Typiquement montés sur des isolants robustes pour résister à des niveaux de tension élevés.
Lorsque l’isolateur est activé, la mâchoire centrale pivote pour séparer le circuit en deux points distincts, créant deux écart visibles. Cette configuration à double rupture assure que tout courant résiduel soit complètement interrompu, offrant un niveau de sécurité élevé.
1. High Voltage Systems: Ideal for high voltage applications where enhanced isolation is crucial.
2. Substations: Frequently used in electrical substations to isolate transformers or other high voltage components.
3. Overhead Transmission Lines: Provides secure isolation for sections of high voltage transmission lines.
Avantages :
1. Sécurité améliorée : La double rupture offre une meilleure isolation et sécurité par rapport aux isolateurs à simple rupture.
2. Capacité de haute tension : Adapté aux applications à haute tension, réduisant le risque d’arcs électriques.
Cons
1. Complex Design: More complex and costly compared to single break isolators.
2. Maintenance: Requires regular maintenance to ensure reliability, especially in high voltage scenarios.

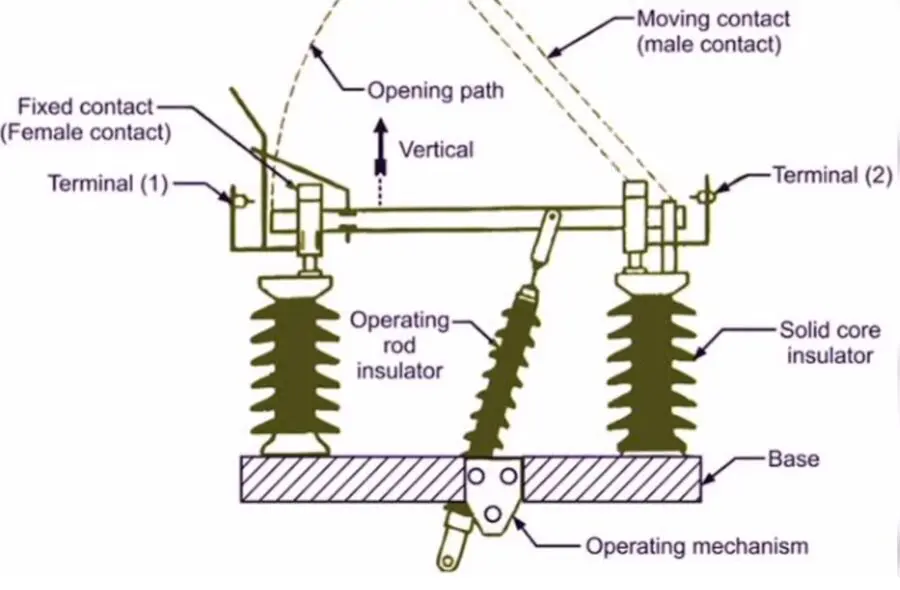

1. Contacts à simple rupture : Possède un seul point de rupture qui déconnecte le circuit.
2. Mécanisme simple : Un mécanisme de rotation ou de glissement simple.
3. Supports isolants : Montés sur des isolants, mais généralement conçus pour des applications à faible tension par rapport aux isolateurs à double rupture.
L’isolateur fonctionne en pivotant ou en faisant glisser le contact pour créer un seul écart dans le circuit. Bien qu’il soit plus simple sur le plan de la conception, il isole efficacement le circuit pour des raisons de maintenance et de sécurité.
1. Systèmes à moyenne tension : Adapté aux applications à moyenne tension où une simple rupture suffit.
2. Installations résidentielles et commerciales : Couramment utilisé dans les configurations résidentielles et industrielles pour isoler les circuits.
3. Procédures de maintenance : Utilisé pour isoler certaines sections des systèmes électriques pendant les opérations de maintenance.
Avantages
1. Simplicité : Facile à utiliser et à entretenir en raison de sa conception plus simple.
2. Rentabilité : Généralement moins cher que les isolateurs à double rupture, ce qui en fait une option rentable pour de nombreuses applications.
Inconvénients
1. Isolation limitée : Fournit moins d’isolement par rapport aux isolateurs à double rupture, ce qui peut être un inconvénient pour les applications à haute tension.
2. Sécurité : Bien qu’adéquat pour de nombreuses utilisations, il peut ne pas offrir le même niveau de sécurité qu’un isolateur à double rupture dans les environnements à haute tension.
1. Mécanisme de pantographe : Nommé d’après sa ressemblance avec un pantographe, cet isolateur possède un mécanisme d’bras extensible unique.
2. Contacts multiples : Engage ou désengage plusieurs contacts simultanément.
3. Mouvements verticaux et horizontaux : Peut fonctionner dans les plans vertical et horizontal, offrant des options d’installation versatiles.
Lorsqu’il est actionné, le bras du pantographe s’étend ou se contracte, engageant ou désengageant le circuit. Cela crée un écart d’isolement, souvent visible, et assure que la section du circuit est en toute sécurité déchargée.
1. Aire de commutation à haute tension : Couramment utilisé dans les aires de commutation à haute tension où une isolation fiable et sécurisée est nécessaire.
2. Systèmes d’électronisation des chemins de fer : Utilisé dans les systèmes de chemins de fer pour isoler certaines sections du réseau d’électronisation aérien.
3. Grands complexes industriels : Adapté pour de grands complexes industriels avec des systèmes électriques complexes.
Avantages
1. Polyvalence : Peut être installé dans diverses orientations, offrant de la souplesse dans la conception et l’application.
2. Degré élevé d’isolement : Fournit un écart d’isolement fiable et visible, assurant la sécurité dans les scénarios à haute tension.
3. Robustesse : Conçu pour résister à des conditions environnementales difficiles, le rendant adapté aux applications extérieures.
Inconvénients
1. Mécanisme complexe : Plus complexe que les isolateurs à simple et double rupture, nécessitant une main-d’œuvre qualifiée pour l’installation et la maintenance.
2. Coût : Généralement plus cher en raison de sa conception complexe et de sa construction robuste.
Les isolateurs électriques jouent un rôle indispensable pour assurer la sécurité et l’efficacité opérationnelle des systèmes électriques. Leur capacité à déconnecter physiquement et à isoler des parties d’un circuit est essentielle pour les travaux de maintenance et de réparation. Bien que les DIP (Disjoncteur à interruption programmée) offrent une protection essentielle contre les défauts électriques, les isolateurs assurent une déconnexion visuelle et sécurisée, les rendant des dispositifs complémentaires dans des systèmes de sécurité électrique globale.
En comprenant les différences, les principes de fonctionnement, les types et les applications des isolateurs électriques, on peut mieux apprécier leur importance dans les environnements électriques résidentiels et industriels. La bonne sélection et l’utilisation des isolateurs et DIP contribuent de manière significative à la sécurité et à la fiabilité des réseaux électriques.
