Description
Description

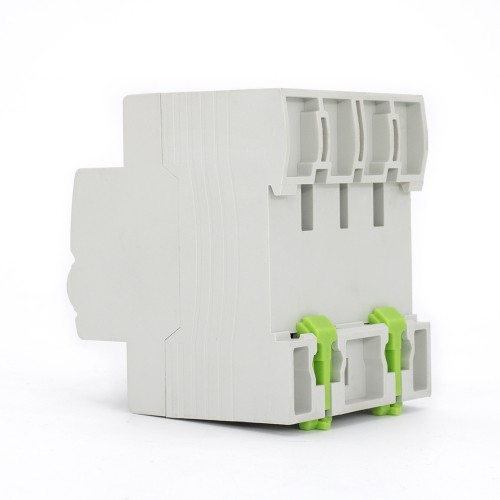

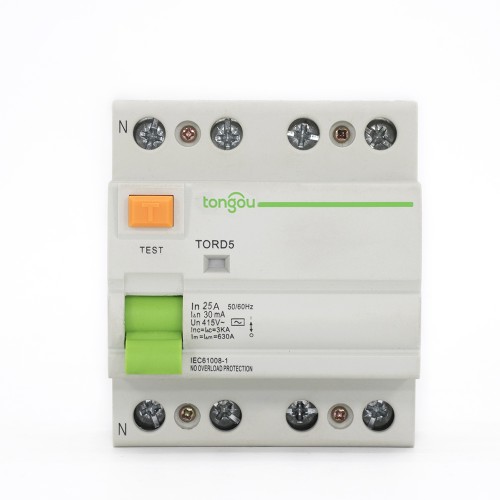

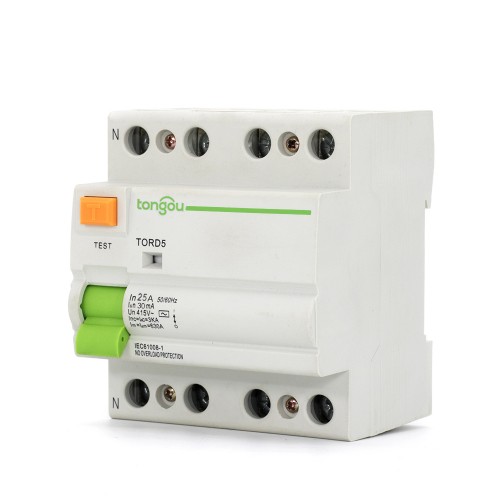

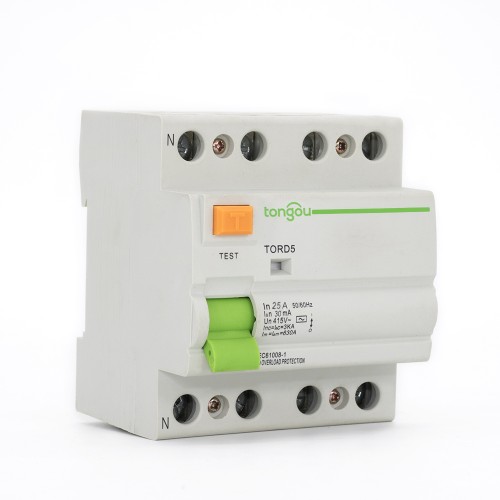

Le RCCB TORD5-63 de 30mA est adapté aux circuits avec une tension nominale de 230/400V CA, une fréquence de 50/60Hz et un courant nominal inférieur à 125Amp.
Dans le cas où les parties vivantes sont exposées, le RCCB fournit une protection indirecte au corps de l’opérateur et doit être connecté à un électrode de terre appropriée.
Notes spéciales sur le RCCB 30mA :
1. Le RCCB avec une sensibilité nominale allant jusqu’à 30mA peut être utilisé comme dispositif de protection auxiliaire pour prévenir les échecs des autres dispositifs de protection contre les chocs électriques.
2. Il est recommandé d’installer des dispositifs spéciaux sur la ligne amont du RCCB, tels que des surtenseurs, des parafoudres, etc., afin de prévenir l’apparition potentielle de tensions et de courants de surtension sur le côté d’entrée de l’alimentation.
3. Le RCCB fournit une protection contre les chocs électriques causés par un contact direct entre deux lignes protégées, ou un courant de fuite entre ces deux lignes.
4. Pour répondre aux conditions et applications ci-dessus, un RCCB avec un dispositif indicatif “ON-OFF” est considéré comme approprié pour la fonction d’isolation.
| Nom du modèle | TORD5-63 |
| Type de modèle | Type électromagnétique |
| Caractéristique de courant résiduel : | A, CA |
| Nombre de pôles : | 4P |
| Capacité nominale de mise en service et de rupture | 630A |
| Courant nominal (A) | 16, 25, 32, 40, 63, 80 |
| Tension nominale | 220V/380V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Courant de non fonctionnement résiduel nominal |△ no: | 0.5|△ n |
| Courant de court-circuit conditionnel nominal : | 3KA |
| Courant de court-circuit résiduel conditionnel |△c: | 3KA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Plage de courant de déclenchement résiduel : | 0.5||△n~|△n |
| Endurance électromécanique | ≥4000 cycles |
| Capacité de connexion : | Conducteur rigide 25mm² |
| Terminal de connexion | Terminal à vis Terminal de poteau avec pince |
| Couple de vissage | 2.0 Nm |
| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
| Type produit | AC | Largeur de 9 mm par module | |||||
| 4P | Sensibilité | 10mA | 30mA | 100mA | 300mA | 500mA | |
Évaluation
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Évaluation de la Tension (Ue) | 4P | 400-415V | |||||
| Fréquence de fonctionnement | 50Hz |
