Description

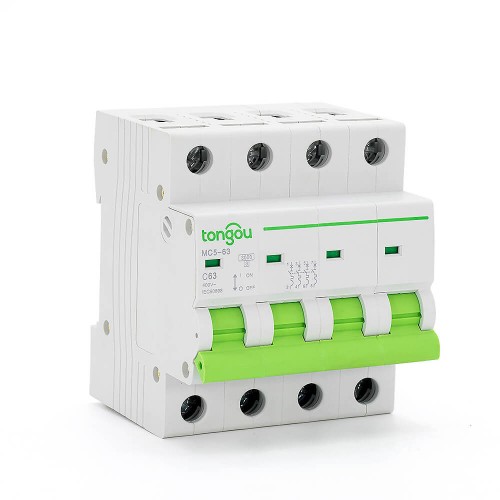

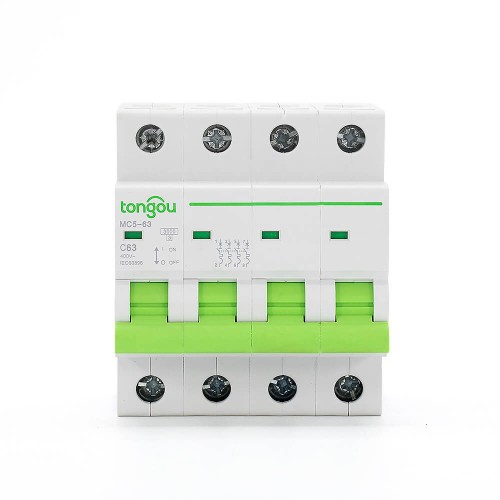

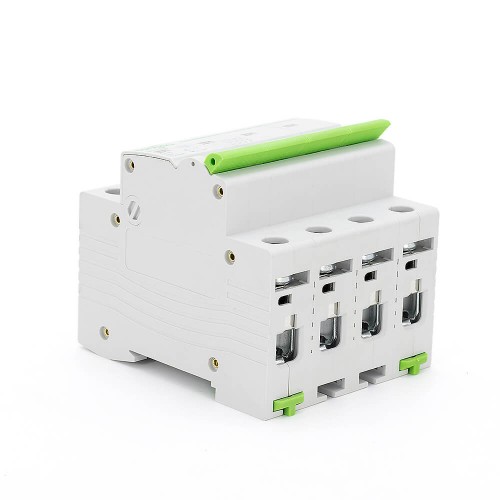

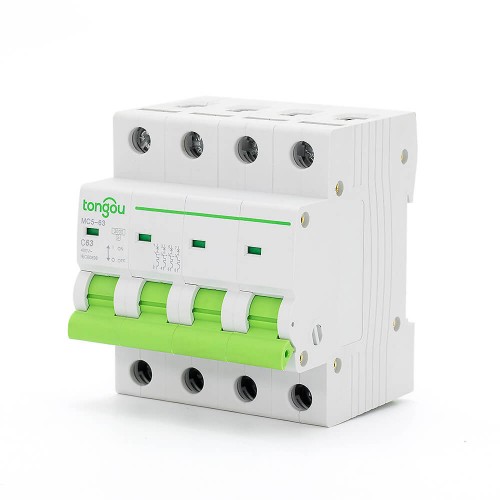

TOMC5-63 3KA Courbe C 63A MCB 4 Pôles
La courbe C 63A MCB 4 Pôles TOMC5-63 est limitée en courant. Elle est adaptée à un mécanisme de déclenchement thermique retardé pour la protection contre les surcharges et un mécanisme de déclenchement électromécanique pour la protection contre les courts-circuits.
Tous les MCB de la gamme TOMC5-63 sont conformes à IEC/EN 60898-1, IEC/EN 60947-2, AS/NZS 60898.1, permettant leur utilisation dans les applications résidentielles, commerciales et industrielles.
Conseils spécifiques pour les MCB 4 Pôles
1. Le MCB est destiné à une utilisation par des non-professionnels non formés et ne nécessite aucun entretien.
2. Satisfaisant aux conditions et applications mentionnées ci-dessus, le MCB avec un dispositif d’indication “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
3. Il est recommandé d’installer des dispositifs spécifiques tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., en amont du MCB dans le circuit pour se prémunir contre les surtensions et les courants potentiels sur son côté d’alimentation.
4. Une fois que la courbe de déclenchement appropriée a été choisie et le MCB correctement installé, il déclenche et bascule son circuit protégé en cas de défaut, offrant ainsi une protection contre les chocs électriques.
5. Courbes de déclenchement B, C, D (voir graphique 1)：
| Nom du modèle | TOMC5-63/4/C63 |
| Nombre de pôles : | 4 |
| Tension nominale : | CA 110V 220V |
| Courant nominal(A) : | 63 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de résistance impulsionnelle nominale : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Connexion : | Bornier vissé / Bornier avec calepin |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 609947-2 IEC 60898-1 EN60898-1 AS/NES 60898.1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000m |
| Température de l’air ambiant pour fonctionnement | -35℃ à +70 ℃ |
| Température de l’air ambiant pour stockage | -40℃ à + 85℃ |
| Type | Largeur de 9 mm par module | ||||
| 4P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
