Description
Description

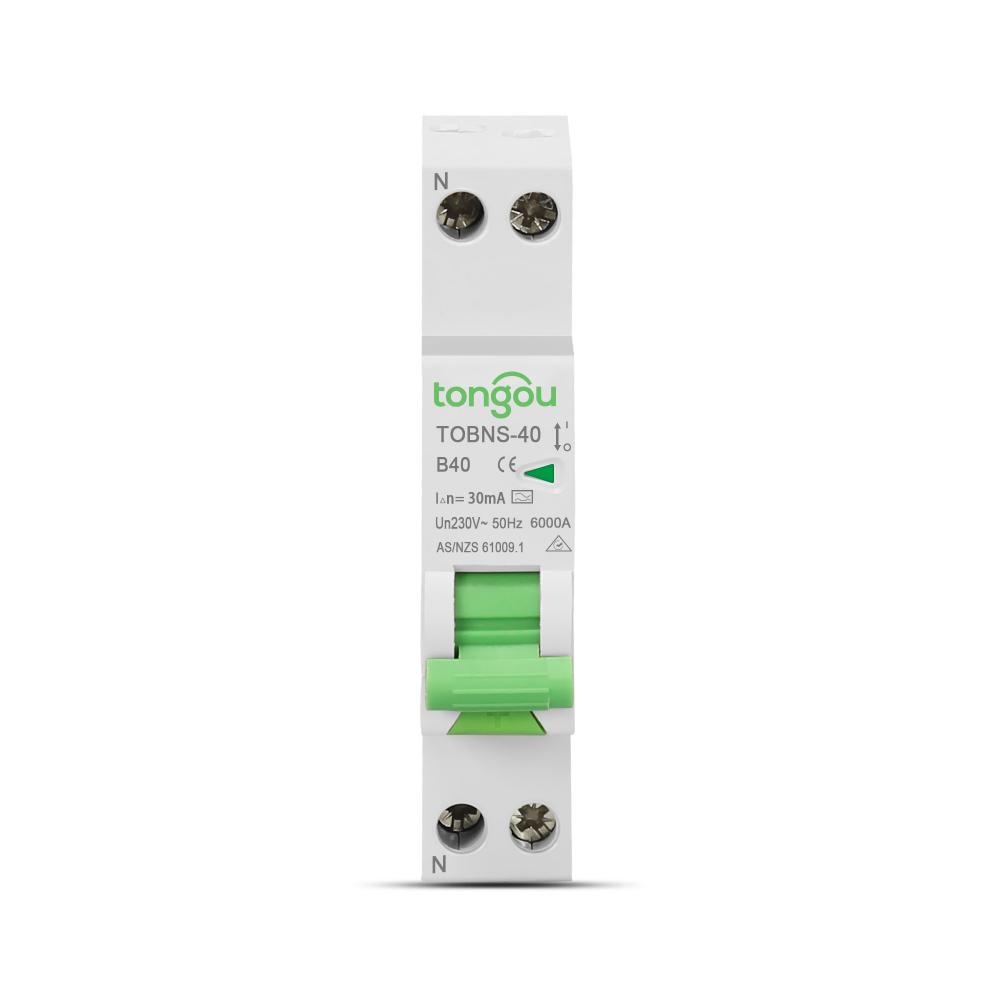

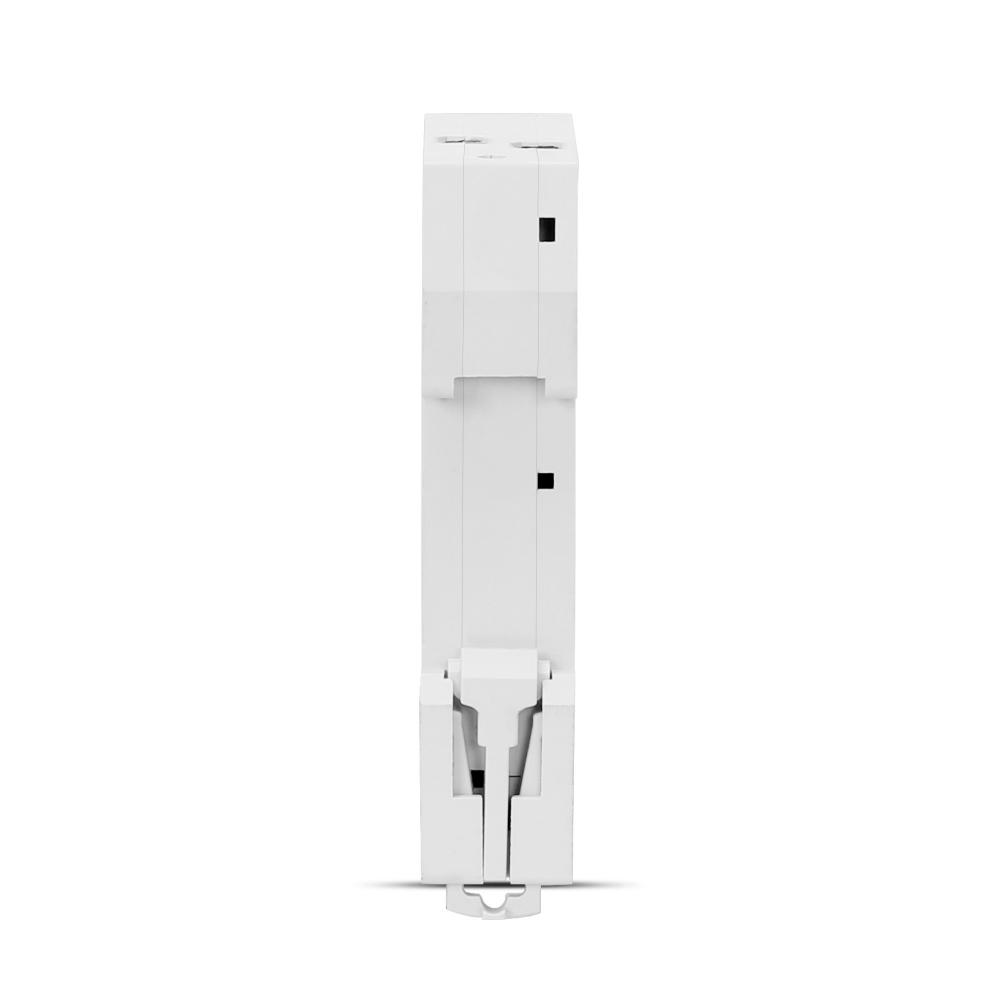

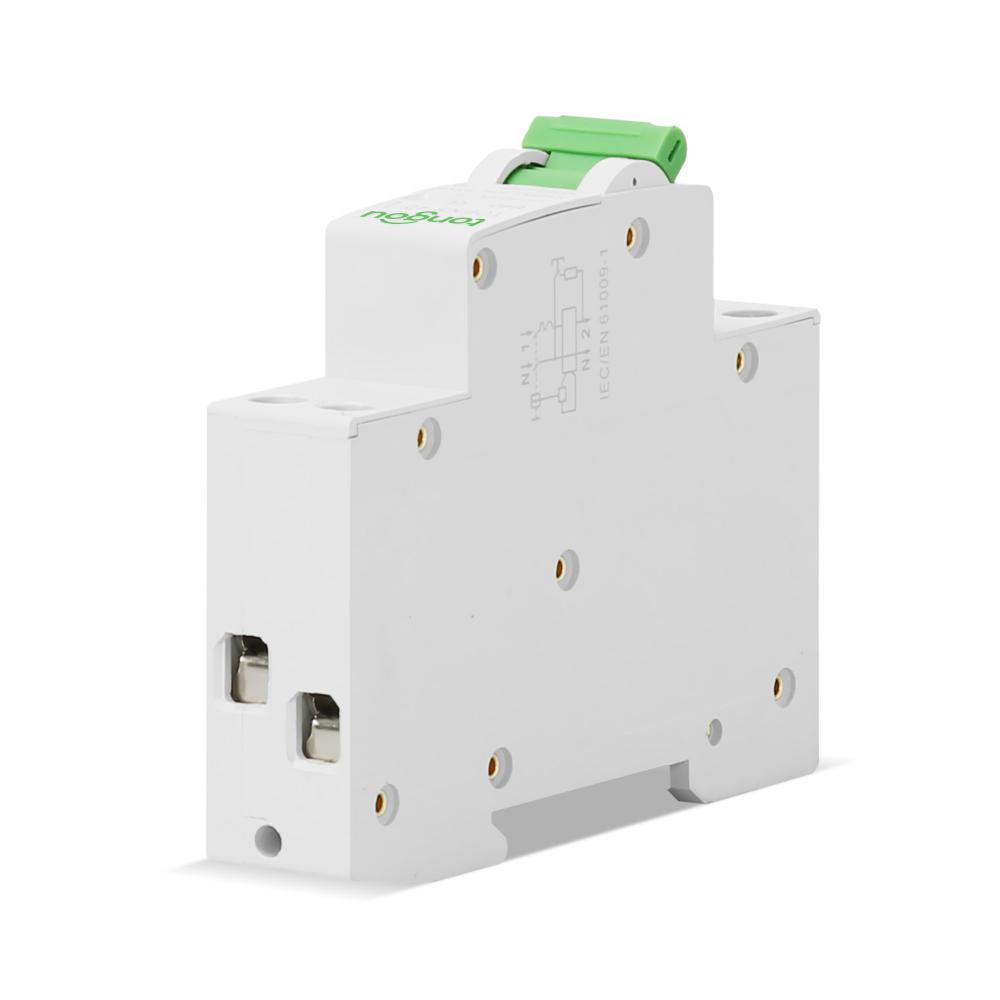

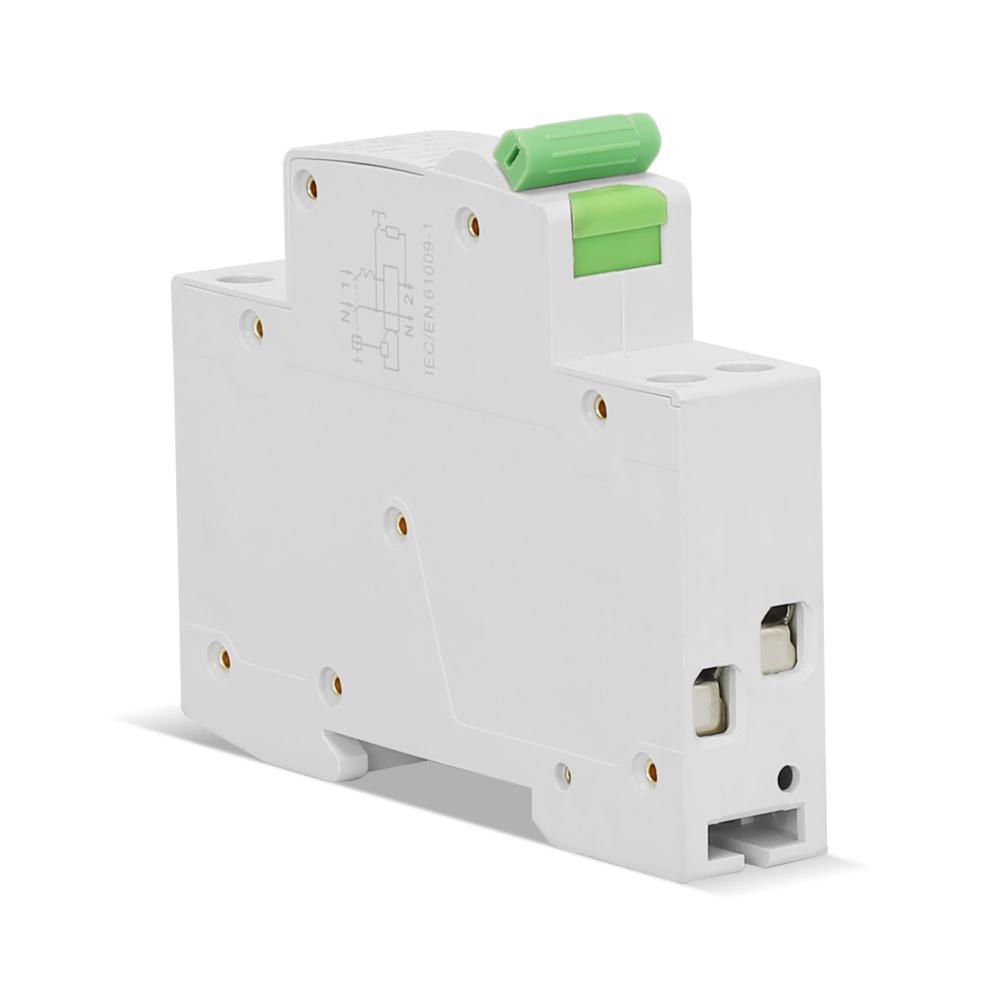

Le TOBNS-40 est adapté aux circuits avec une tension nominale de 230V CA, une fréquence de 50/60Hz et un courant nominal de 40Amp et inférieur.
Le principe de fonctionnement du RCBO est de fournir une protection indirecte pour le corps de l’opérateur lorsque les parties vivantes exposées doivent être connectées à un électrode de terre appropriée.
En outre, le RCBO fournit également une protection contre les surintensités pour les circuits dans les maisons, les entreprises et autres appareils similaires.
En même temps, il peut également prévenir le risque d’incendie potentiel causé par le courant de fuite de terre lorsque l’appareil de protection contre les surintensités échoue.
Remarque spéciale
1. Le RCBO est spécialement conçu pour l’installation domestique et d’autres applications similaires, opération non professionnelle et sans maintenance.
2. Un RCBO avec une sensibilité nominale jusqu’à 30mA peut être utilisé comme dispositif de protection supplémentaire en cas d’échec d’un autre dispositif de protection contre les chocs électriques.
3. Le RCBO ne peut pas prévenir les chocs électriques causés par un contact direct entre deux circuits protégés ou un courant de fuite entre les deux circuits.
4. Il est recommandé d’installer des dispositifs spéciaux, tels que des surtenseurs, des parafoudres, etc. sur la ligne amont du RCBO pour prévenir l’apparition de potentielles tensions et courants de surtension sur le côté d’entrée de l’alimentation.
5. La valeur de protection contre les surintensités du RCBO est fixe et aucune autre ajustement n’est effectué.
| Nom du modèle | TOBNS-40 |
| Application de l’appareil | Distribution |
| Description des pôles | 1P+N |
| Nombre de pôles protégés | 2 |
| Type de réseau | Type A CA |
| Capacité de rupture | 6kA |
| Tension opérationnelle nominale | 110V, 196V/253V, 230V/240V, 380V/400V CA |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(mA): | 10, 30, 100 |
| Type de commande | Toggie |
| Code de la courbe | B, C |
| Signalisation locale | Indication ON/OFF |
| Support de montage | Raiee DIN 35mm |
| Couleur | Gris |
| Endurance électromécanique | ≥20 000 cycles |
| Normes | IEC 61009-1, EN61009, AS/NZS 61009-1 |
| Altitude de fonctionnement | 2000m |
| Température de l’air ambiant pour fonctionnement | -5°C à +60°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
