Description

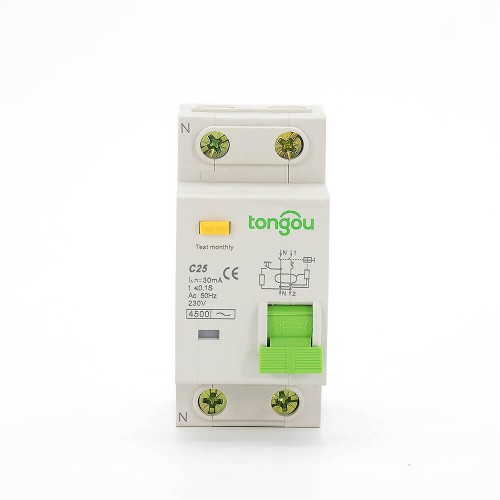

Le 2 Bornes RCBO est applicable aux circuits électriques avec une tension nominale de 230V CA, une fréquence de 50/60Hz et un courant nominal jusqu’à 25 Amp.
Le RCBO fournit une protection indirecte au corps de l’opérateur dans une situation où les parties vivantes exposées doivent être connectées à un poteau de terre approprié.
Le RCBO fournit également une protection contre les surintensités pour les circuits dans les installations domestiques, commerciales et autres installations similaires. De plus, il prévient les dangers d’incendie potentiels causés par le courant de fuite de terre en cas d’échec de l’appareil de protection contre les surintensités.
Conseils Spéciaux pour le 2 Bornes RCBO :
1. Le RCBO avec une sensibilité nominale jusqu’à 30mA pourrait être utilisé comme un dispositif de protection supplémentaire en cas d’échec d’un autre dispositif de protection contre les chocs électriques.
2. Le RCBO est conçu pour l’installation domestique et d’autres applications similaires, destinées à une utilisation non professionnelle et ne nécessitant aucun entretien.
3. Le RCBO ne fournit pas de protection contre les chocs électriques dus au contact direct des deux lignes protégées ou au courant de fuite entre ces deux lignes.
4. Il est recommandé d’installer des dispositifs spécifiques tels que des dispositifs de protection contre les surtensions, des dispositifs d’arrêt d’onde de surtension, etc., sur la ligne amont du RCBO en tant que précaution contre les potentiels et les courants de surtension qui pourraient survenir sur le côté d’entrée d’alimentation.
5. Pour satisfaire les conditions et applications mentionnées ci-dessus, le RCCB avec un dispositif indicatif “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
6. La valeur de protection contre les surintensités du RCBO est fixe et ne peut pas être ajustée ultérieurement.
| Nom du Modèle | TOB10 |
| Modèle | Type Électronique |
| Caractéristique de Courant Résiduel : | CA |
| Nombre de Poles : | 1P+N |
| Courbe de Déclenchement | C |
| Courant Nominal (A) | 25 |
| Tension Nominale | 240V CA |
| Fréquence Nominale | 50/60Hz |
| Courant de Fonctionnement Résiduel Nominal |△(A) : | 0.03 |
| Courant de Non-Fonctionnement Résiduel Nominal |△ no: | 0.5|△ n |
| Courant de Court-Circuit Conditionnel Nominal inc: | 4.5kA |
| Courant de Court-Circuit Résiduel Conditionnel |△c: | 3kA |
| Durée de Déclenchement : | Déclenchement Instantané ≤0.1s |
| Plage de Courant de Déclenchement Résiduel : | 0.5||△n~|△n |
| Endurance Electro-Mécanique | ≥4000 Cycles |
| Capacité de Connexion : | CONNEXION RIGIDE 16MM² |
| Bornier de Connexion | Bornier à Vis, Bornier à Pillier avec Pinces |
| Couple de Vissage | 2.0 Nm |
| Installation | Sur Rail DIN Symétrique 35mm Montage sur Panneau |
