Description

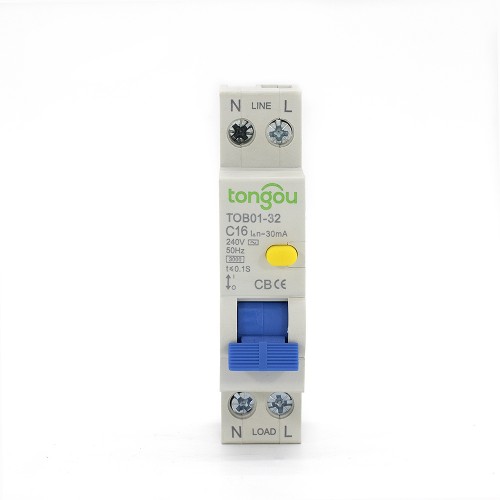

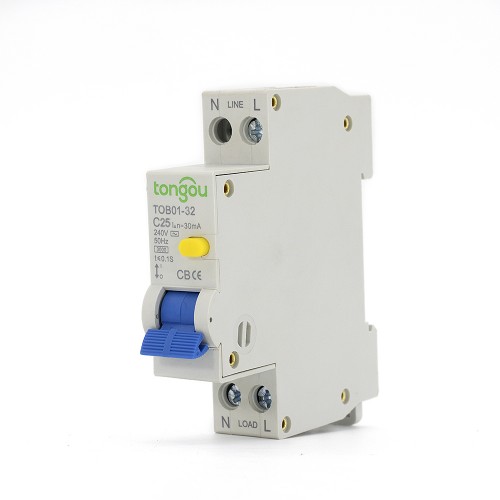

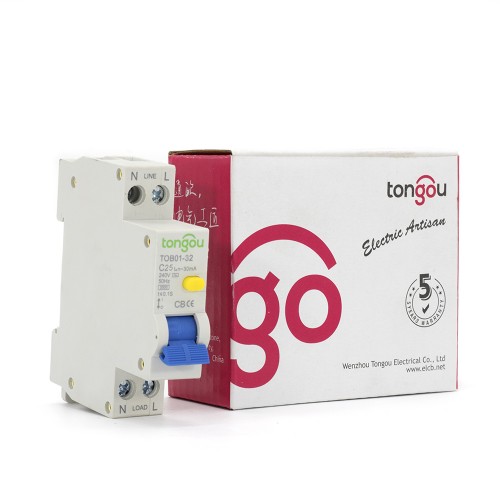

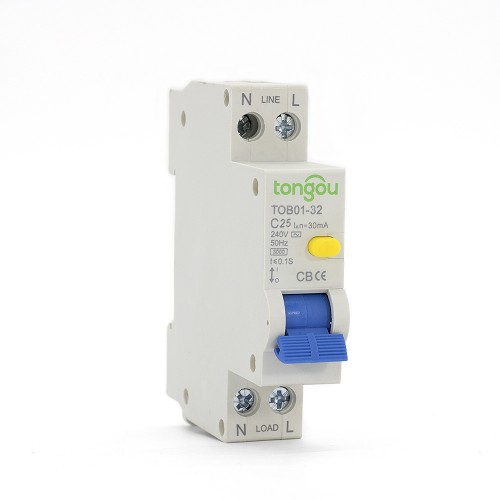

Description du 32A RCBO :
Le 32A RCBO est adapté aux circuits avec une tension nominale de 240V CA, une fréquence de 50/60Hz, et un courant nominal inférieur à 32 Amp.
Son principe de fonctionnement est que lorsque les parties vivantes exposées doivent être connectées à un électrode de terre approprié, le RCBO fournit une protection indirecte au corps de l’opérateur, garantissant la sécurité personnelle de l’opérateur à tout moment.
En même temps, le 32A RCBO fournit également une protection contre les surintensités pour les circuits dans les maisons, les entreprises et autres dispositifs similaires.
De plus, il peut également prévenir les risques d’incendie potentiels causés par le courant de fuite de terre en cas d’échec de l’appareil de protection contre les surintensités.
Note Spéciale 32A RCBO
1. Le RCBO avec une sensibilité nominale de 100mA peut être utilisé comme dispositif de protection auxiliaire pour éviter que d’autres dispositifs de protection ne soient incapables d’empêcher une commotion électrique.
2. Le RCBO est spécialement conçu pour l’installation domestique et d’autres applications similaires, utilisation non professionnelle, et sans entretien.
3. Le RCBO ne peut pas prévenir les chocs électriques causés par un contact direct entre deux circuits protégés ou un courant de fuite entre ces deux circuits.
4. Il est recommandé d’installer des dispositifs spéciaux sur la ligne amont du RCBO, tels que des parafoudres, des dispositifs d’arrêt d’onde de surtension, etc., pour prévenir l’apparition de potentiels et de courants de surtension sur le côté d’entrée d’alimentation.
5. La valeur de protection contre les surintensités du RCBO est fixe et aucun ajustement supplémentaire n’est nécessaire.
| Nom du Modèle | TOB01-32 |
| Modèle | Type Électronique |
| Caractéristique de Courant Résiduel : | CA |
| Nombre de Poles : | 1P+N |
| Courbe de Déclenchement | C |
| Courant Nominal (A) | 32 |
| Tension Nominale | 240V/ |
| Fréquence Nominale | 50/60Hz |
| Courant de Fonctionnement Résiduel Nominal |△(A) : | 0.03 |
| Courant de Non-Fonctionnement Résiduel Nominal |△ no: | 0.5|△ n |
| Courant de Court-Circuit Conditionnel Nominal inc: | 3kA |
| Courant de Court-Circuit Résiduel Conditionnel |△c: | 3kA |
| Durée de Déclenchement : | Déclenchement Instantané ≤0.1s |
| Plage de Courant de Déclenchement Résiduel : | 0.5||△n~|△n |
| Endurance Electro-Mécanique | ≥4000 Cycles |
| Capacité de Connexion : | CONNEXION RIGIDE 16MM² |
| Bornier de Connexion | Bornier à Vis, Bornier à Pillier avec Pinces |
| Couple de Vissage | 2.0 Nm |
| Installation | Sur Rail DIN Symétrique 35mm Montage sur Panneau |
