Général

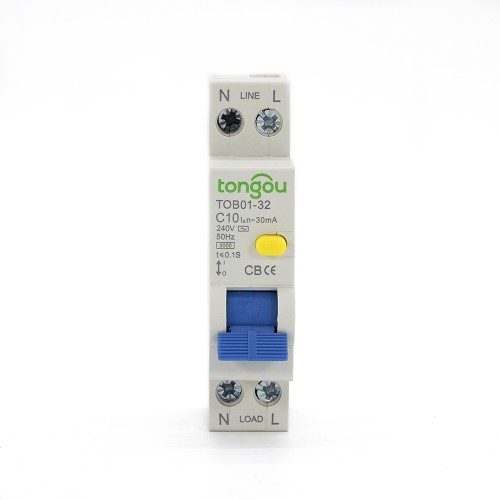

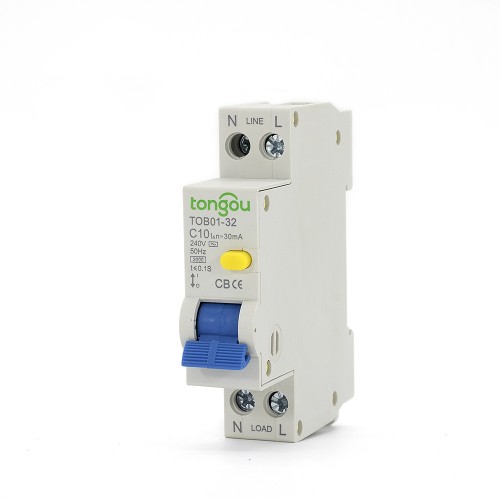

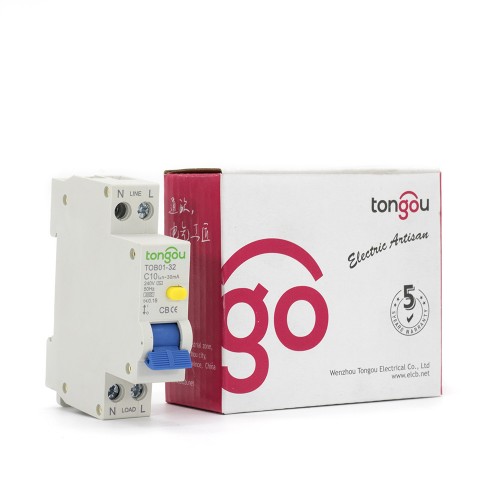

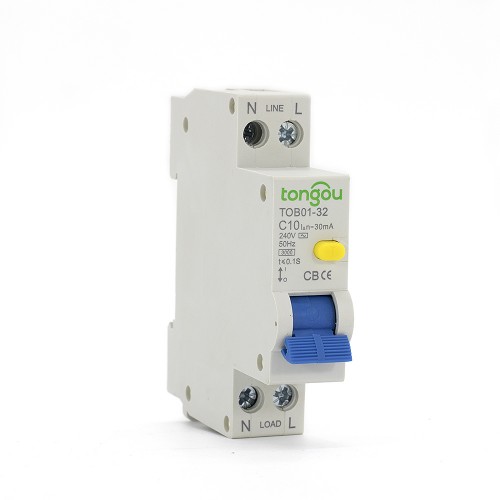

Le 10 Amp RCBO est un dispositif de protection contre les fuites qui fournit une protection indirecte au corps de l’opérateur, à condition que les parties vivantes exposées soient connectées à un électrode de terre appropriée. RCBO est adapté à une tension nominale de 230V CA, une fréquence de 50/60Hz et un courant nominal. Circuits inférieurs à 32Amp. De plus, il peut prévenir les risques d’incendie potentiels causés par le courant de fuite à la terre en cas de défaillance de l’appareil de protection contre les surintensités.
Conseils spécifiques pour le 10 Amp RCBO
- Il est recommandé d’installer des équipements spéciaux tels que des dispositifs de protection contre les déverses et des arresteurs de surtension sur la ligne amont du RCBO pour éviter que des pics de tension et de courant potentiels ne se produisent sur le côté d’alimentation.
- Le RCBO avec une sensibilité nominale jusqu’à 100mA peut être utilisé comme dispositif de protection auxiliaire pour empêcher que d’autres dispositifs de protection ne soient incapables de prévenir les chocs électriques.
- Le RCBO ne peut pas prévenir les chocs électriques causés par un contact direct entre deux circuits protégés ou un courant de fuite entre ces deux circuits.
- La valeur de protection contre les surintensités du RCBO est fixe et aucun autre ajustement n’est effectué.
- Le RCBO est spécialement conçu pour l’installation domestique et d’autres applications similaires, utilisation par des non-professionnels et sans entretien.
- Pour satisfaire aux conditions et applications mentionnées ci-dessus, le RCCB avec un “ON-OFF” indique que le dispositif est considéré comme adapté pour la fonction d’isolation.
Données techniques
| Nom du modèle | TOB01-32 |
| Modèle | Type électronique |
| Caractéristique du courant résiduel : | AC |
| Nombre de pôles : | 1P+N |
| Courbe de déclenchement | C |
| Courant nominal (A) | 6 |
| Tension nominale | 240V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(A): | 0.03 |
| Courant non fonctionnel résiduel nominal |△ n: | 0.5|△ n |
| Courant de court-circuit conditionnel nominal : | 3kA |
| Courant de court-circuit résiduel conditionnel |△c: | 3kA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Plage de courant de déclenchement résiduel : | 0.5||△n~|△n |
| Endurance électromécanique | ≥4000 cycles |
| Capacité de connexion : | CONNDUCTEUR RIGIDE 16MM² |
| Terminal de connexion | Bornier vissé Bornier avec étreinte |
| Couple de vissage | 2.0 Nm |
| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
