Description

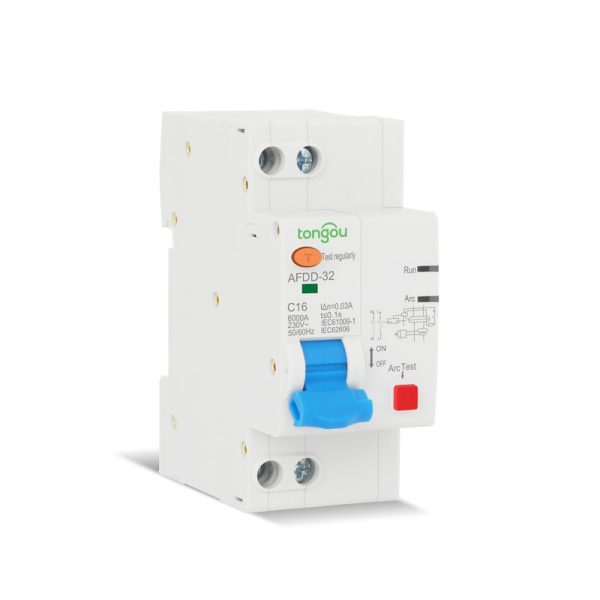

TOAW série de dispositifs de détection de surtension (AFDD), est une nouvelle génération d’interrupteurs de circuit, combinant des fonctions de protection contre l’incendie, de protection contre les fuites, de surcharge et de court-circuit, avec une intensité nominale de 6A à 63A (le modèle TOAW-63 de 40-63A a une largeur de 72mm), La sensibilité à la fuite est de 10mA à 300mA, il est adapté au circuit monophasé CAC, et la plage de tension d’alimentation est de 110V à 240V.
Principe de fonctionnement
Les unités de protection du TOAW-32 comprennent les éléments suivants : unité de protection et de détection de surtension, unité de modification de détection et d’envoi d’un signal de déclenchement en distinguant l’arc défectueux, le déclencheur pousse la structure mécanique pour actionner le mécanisme, puis le contact principal de l’AFDD bascule de la position d’ouverture à la position de déconnexion, ce qui permet de déconnecter le circuit défectueux et d’éviter efficacement l’incendie créé par la surtension.
Caractéristique :
- Protection multifonctionnelle : protection de la sécurité personnelle, protection des biens, protection des équipements et des appareils.
- Petite taille : la largeur de 6 – 32A nécessite seulement 36mm, la largeur de 40 – 63A nécessite seulement 72mm.
- Indicateur de défaut clair pour divers états de défaut, facile à entretenir.
Cliquez ici pour en savoir plus sur les AFDD
Veuillez noter que les liens fournis ne se sont pas chargés correctement en raison d’un problème de connexion. Veuillez vérifier la validité des liens ou réessayer ultérieurement. Si vous avez besoin d’informations supplémentaires, n’hésitez pas à demander.
| Type de produit ou composant | Type A, Type AC de courant résiduel et d’incendie |
| Nom du modèle | TOAW-32 |
| Caractéristique de courant résiduel : | AC |
| Description des pôles : | 2P |
| Capacité nominale de fermeture et de rupture | 630A |
| Intensité nominale [In] | 10A, 16A, 20A, 25A, 32A |
| Tension nominale | 110V/230/240V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal : | 30mA Conforme à IEC/EN 61009-1 |
| Normes | IEC/EN 61009-1 IEC/EN 62606 |
| Tension de surtension nominale [uimp] | 4 kV |
| Courant de court-circuit résiduel conditionnel : | 6kA |
| Durée de déclenchement : | Déclenchement instantané ≤0,1s |
| Capacité nominale de fermeture et de rupture : | Im 500A Conforme à IEC/EN 61008-1 61008-2 |
| Endurance électromécanique | ≥2000 cycles |
| Capacité de connexion : | Haut ou Bas – 1…16 mm² – flexible avec ferrule Haut ou Bas – 1…16 mm² – flexible Haut ou Bas – 1…25 mm² – rigide |
| Connecteur | Bornier à vis Bornier à clef avec étreinte |
| Couple de vissage rapide | 2,0 Nm Haut ou Bas |
| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
Type de Produit | Type A | Largeur de 9 mm par module | ||
| 2P | Sensitivity 30mA | Curve B | Curve C | |
Évaluation  | 10A | TOAW-32/B10/003 | TOAW-32/C10/003 | 4 |
| 16A | TOAW-32/B16/003 | TOAW-32/C16/003 | ||
| 20A | TOAW-32/B20/003 | TOAW-32/C20/003 | ||
| 25A | TOAW-32/B25/003 | TOAW-32/C25/003 | ||
| 32A | TOAW-32/B32/003 | TOAW-32/C32/003 | ||
Évaluation de la Tension (Ue) | 2P | AC 110-240V 50/60Hz | ||
