Description

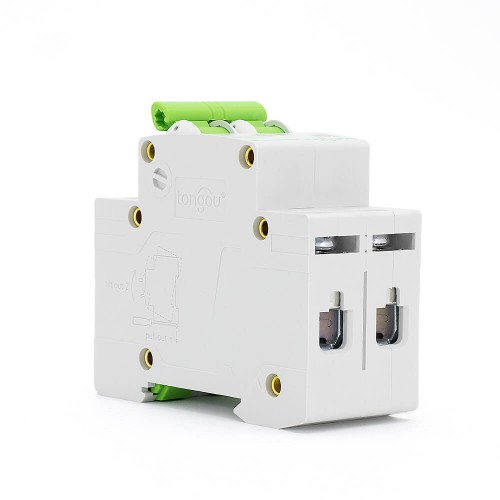

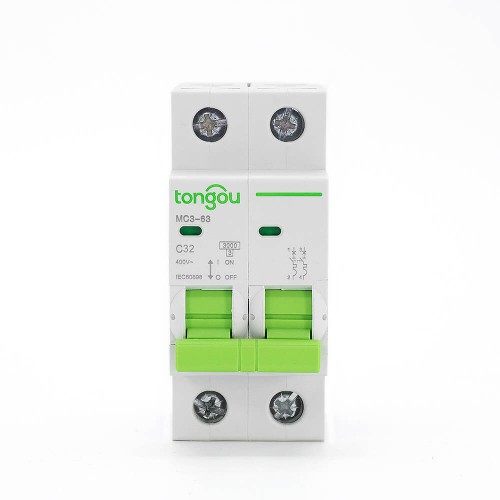

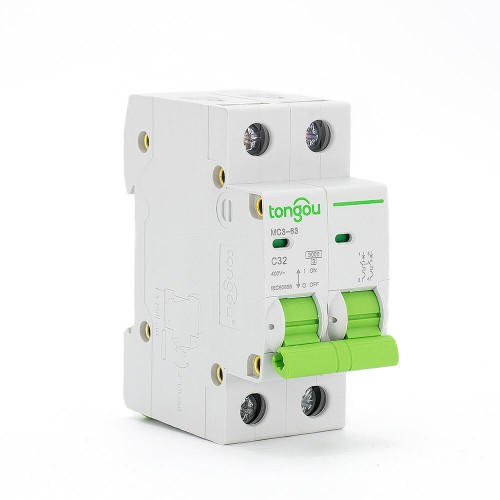

CA 2P 32A MCB
Le TOMC3-63 CA 2P 32A MCB de TONGOU limite le courant.
Le CA 2P 32A MCB possède deux mécanismes de déclenchement différents, le mécanisme de déclenchement thermique retardé pour la protection contre les surcharges et le mécanisme de déclenchement électromécanique pour la protection contre les courts-circuits.
La série TOMC3-63 est disponible avec différentes caractéristiques, configurations, capacités de rupture et courants nominaux.
Tous les MCB de la gamme de produits SH200 sont conformes à IEC/EN 60898-1, permettant leur utilisation pour les applications résidentielles.
Conseils spécifiques pour le CA 2P 32A MCB
1. Courbe de déclenchement B, C, D.
2. Le MCB est destiné à être utilisé par des personnes non formées et ne nécessite pas d’entretien.
3. Choisissez une courbe de déclenchement appropriée et installez-la correctement. Le MCB se déclenchera et fermera son circuit protégé en cas de panne, offrant ainsi une protection contre les chocs électriques.
4. Il est recommandé d’installer des dispositifs spécifiques, tels que des dispositifs de protection contre les déverses, des arresteurs de surtension, etc., sur la ligne amont du MCB en tant que précaution contre les pics de tension et de courant potentiels sur le côté d’alimentation.
5. Pour satisfaire aux conditions et applications mentionnées ci-dessus, le MCB avec un dispositif d’indication “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
| Nom du modèle | TOMC3-63/2/C32 |
| Nombre de pôles : | 2 |
| Tension nominale : | CA 110V/220V/400V |
| Courant nominal (A) : | 32 |
| Courbe de déclenchement : | C |
| Capacité de court-circuit nominale (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension d’impulsion nominale de withstand : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Terminal de connexion : | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour l’enclosure modulaire conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant pour fonctionnement | -35°C à +70°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 2P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
