Description

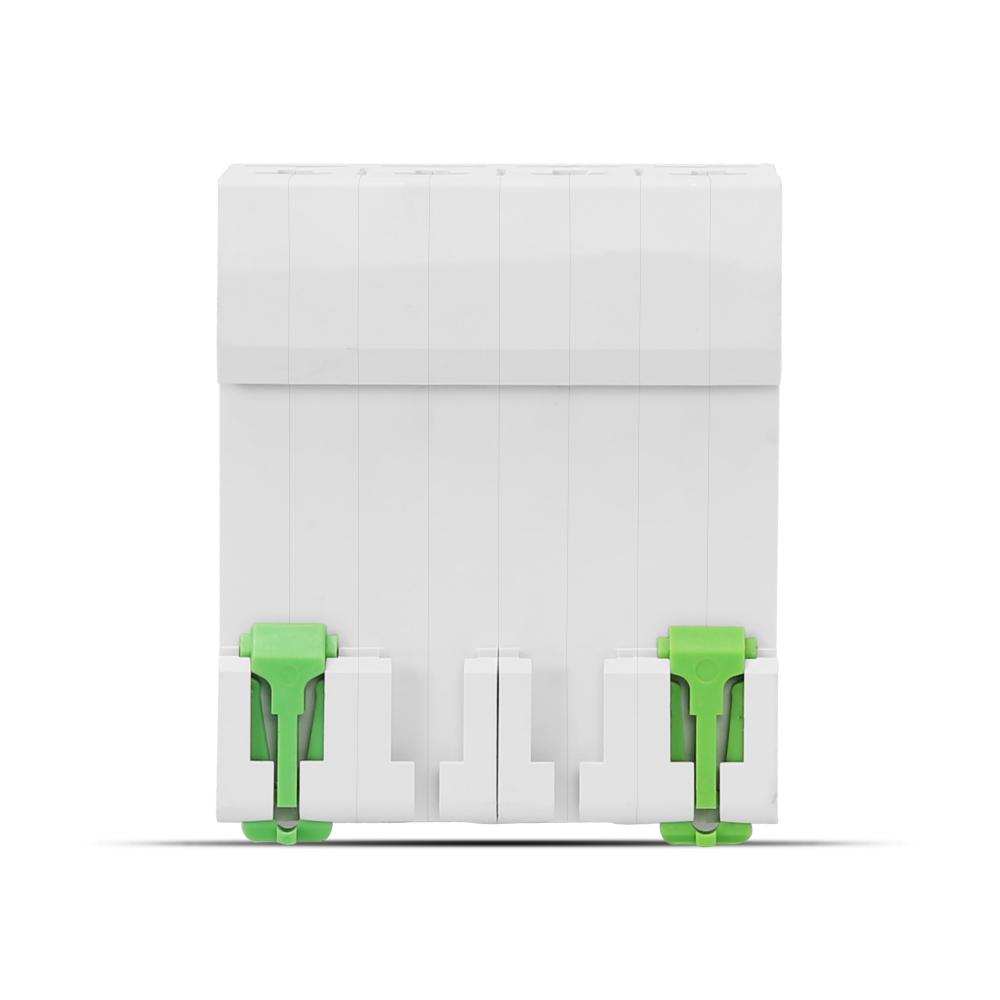

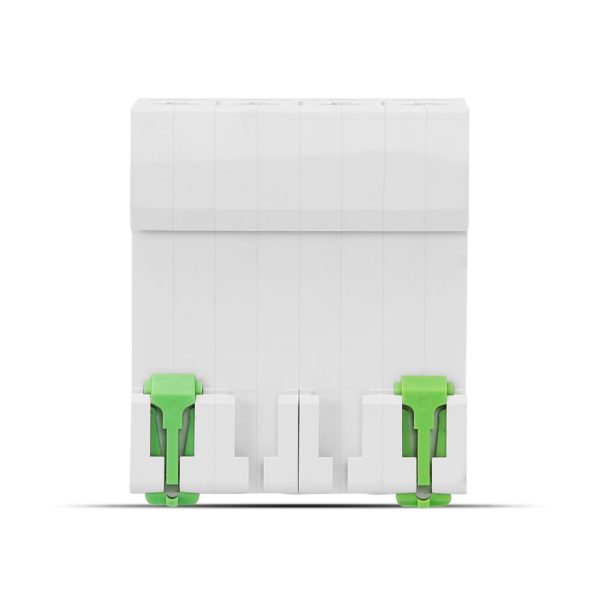

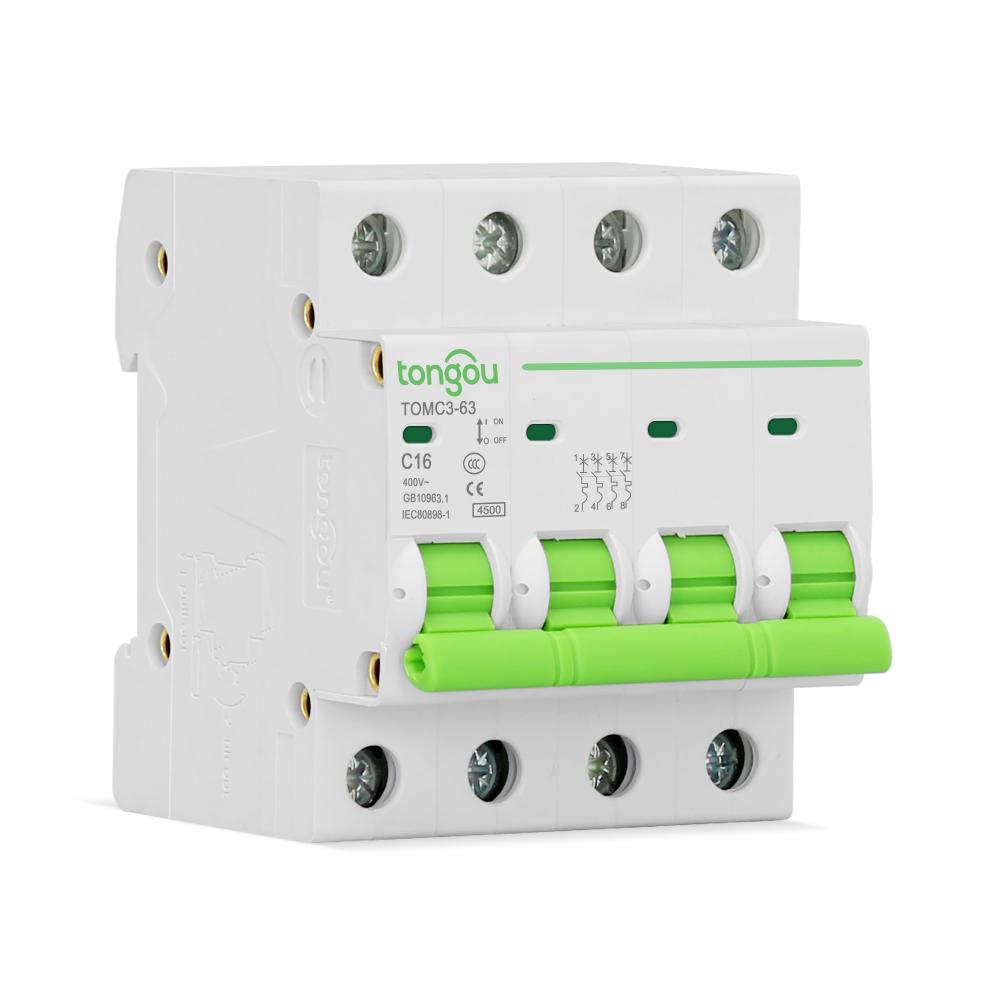

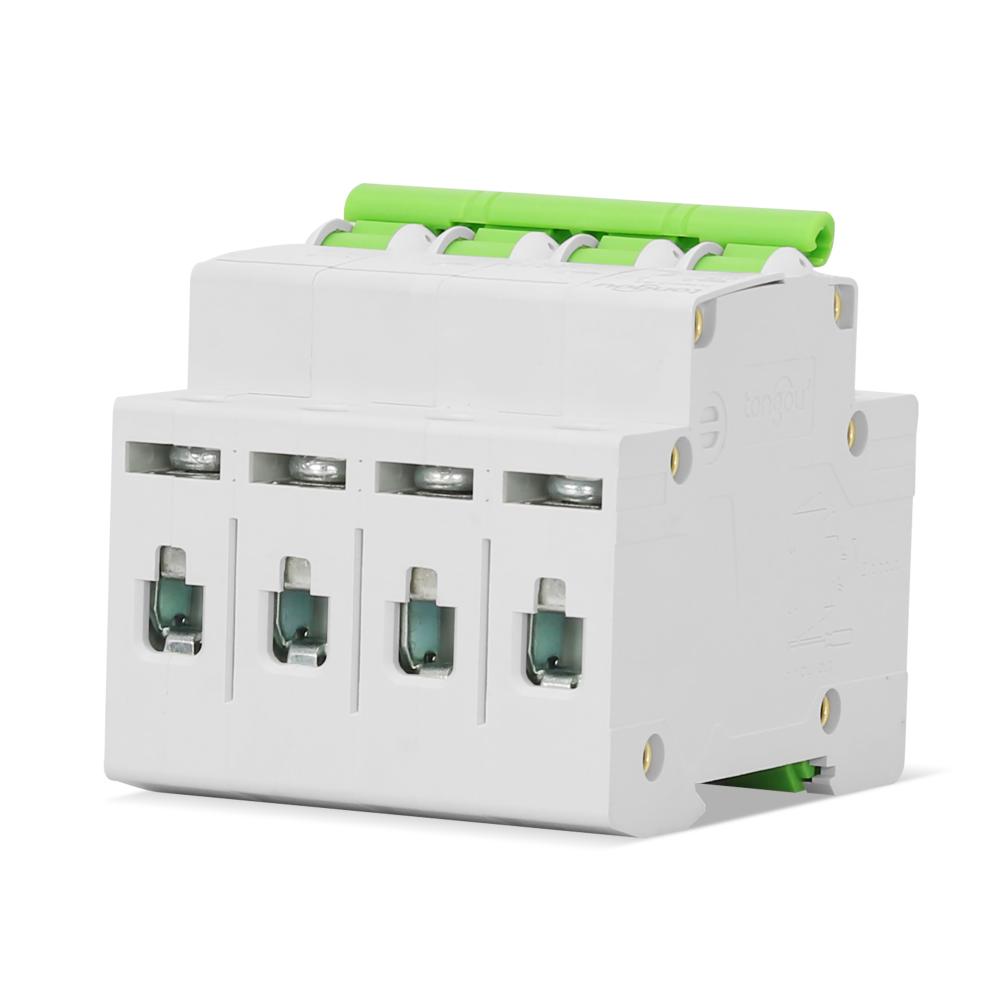

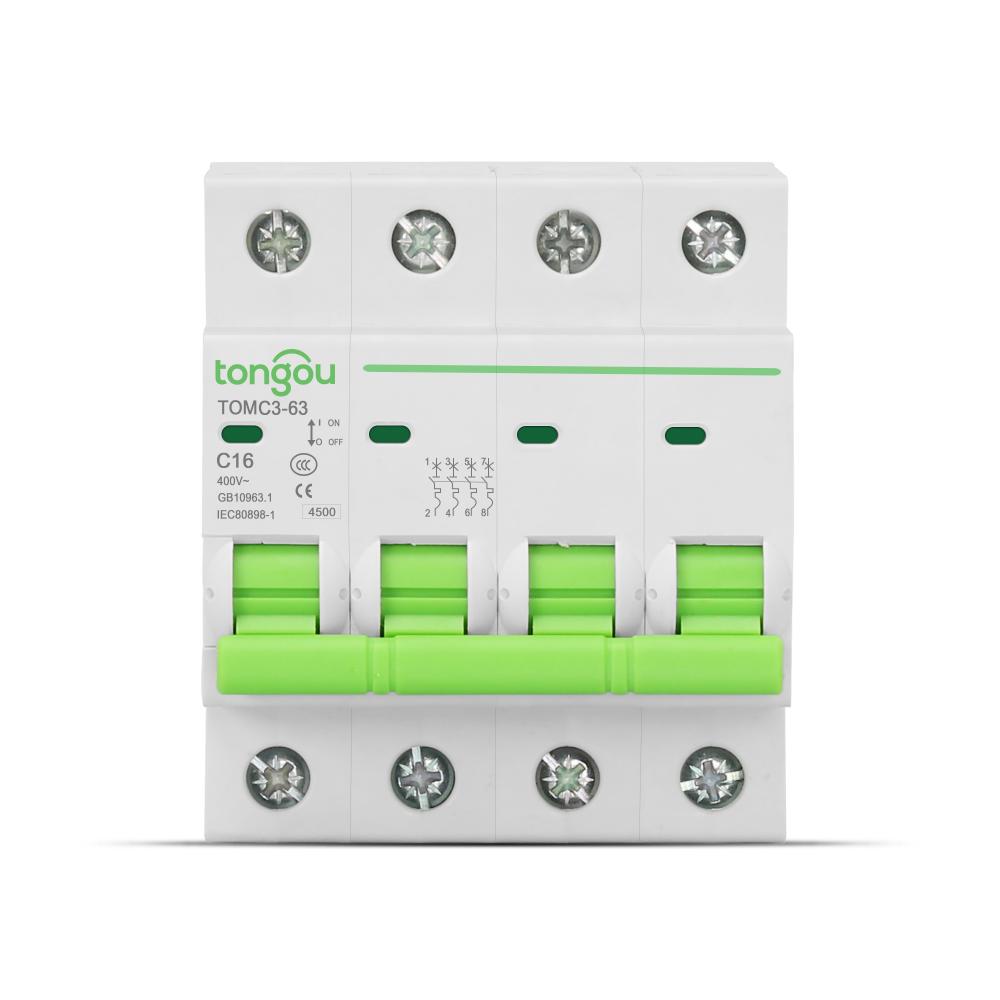

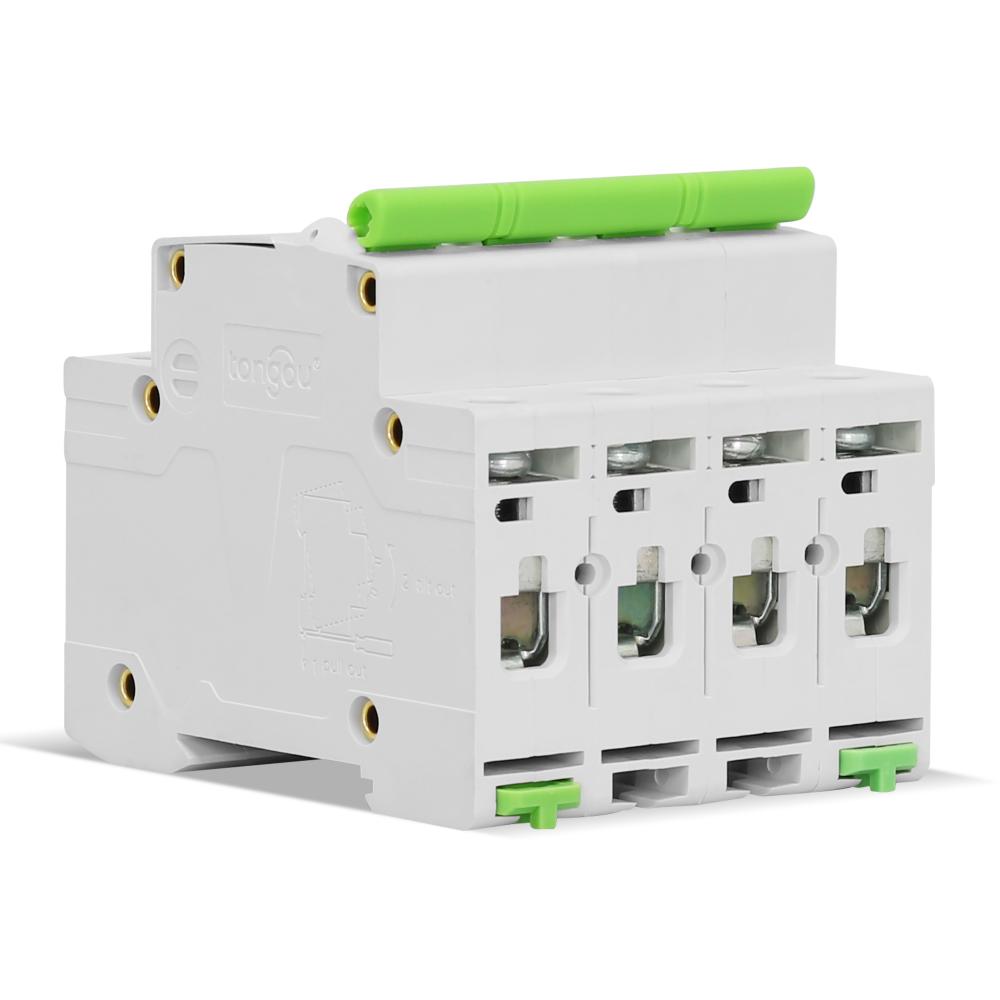

CA 4P 16A MCB
Le TOMC3-63 CA 4P 16A MCB fournit une protection indirecte au corps de l’opérateur dans les conditions où les parties vivantes exposées doivent être connectées à un poteau d’earthing approprié.
Il fournit également une protection contre les dangers d’incendie causés par le courant de terre faute à un échec de fonction du dispositif de protection contre les surintensités.
Conseils spécifiques pour le CA 4P 16A MCB
1. Courbe de déclenchement B, C, D.
2. Choisissez une courbe de déclenchement appropriée et installez-la correctement. Le MCB se déclenche et coupe son circuit protégé en cas de panne, offrant ainsi une protection contre les chocs électriques.
3. Il est recommandé d’installer des dispositifs spéciaux, tels que des dispositifs de protection contre les déverses, des arresteurs de surtension, etc., sur la ligne amont du MCB pour éviter que des pics de tension et de courant potentiels ne se produisent sur le côté d’alimentation.
4. Le MCB est destiné à être utilisé par du personnel non formé sans entretien.
5. Pour satisfaire aux conditions et applications mentionnées ci-dessus, le MCB avec un “ON-OFF” indique que le dispositif est considéré comme adapté pour la fonction d’isolation.
| Nom du modèle | TOMC3-63/4/C16 |
| Nombre de pôles : | 4 |
| Tension nominale : | CA 110V 220V 400V |
| Courant nominal(A) : | 16 |
| Courbe de déclenchement : | C |
| Capacité de court-circuit nominale (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension d’impulsion nominale de withstand : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Terminal de connexion : | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour l’enclosure modulaire conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant pour fonctionnement | -35°C à +70°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 4P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
