Description

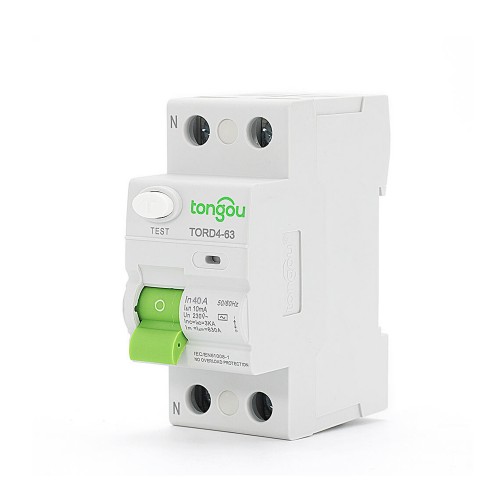

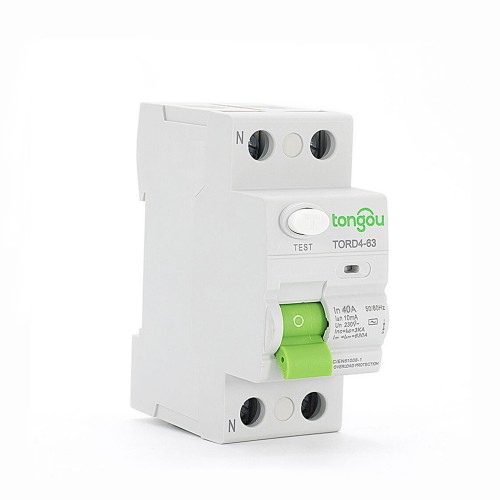

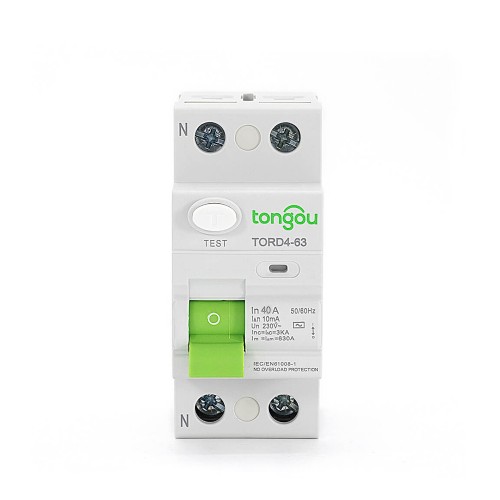

Le 2 Pôle RCCB 40 Amp RCD est adapté aux circuits avec une tension nominale de 230/400V CA, une fréquence de 50/60Hz et un courant nominal de 125Amp ou moins.
Le RCCB fournit une protection contre les risques d’incendie causés par les courants de fuite de terre dus à une panne de l’appareil de protection contre les surintensités.
Son principe de fonctionnement est de fournir une protection indirecte au corps de l’opérateur en cas d’exposition de parties vivantes. Il doit être connecté à un électrode de terre appropriée.
Il est extrêmement important de prêter attention à la sécurité de l’utilisation de l’électricité, et il est également extrêmement important de choisir un bon dispositif de protection contre les fuites.
Conseils spécifiques pour le 2 Pôle RCCB 40 Amp :
1. Le RCCB est conçu pour l’installation domestique non professionnelle et d’autres applications similaires. Aucune maintenance n’est requise.
2. Le RCCB avec une sensibilité nominale de 10mA peut être utilisé comme dispositif de protection auxiliaire pour prévenir que d’autres dispositifs de protection ne soient incapables de prévenir les chocs électriques.
3. Le RCCB fournit une protection contre les chocs électriques causés par un contact direct entre deux lignes protégées ou un courant de fuite entre les deux lignes.
5. Pour satisfaire aux conditions et applications mentionnées ci-dessus, le RCCB avec un dispositif d’indication “ON-OFF” est considéré comme approprié pour la fonction d’isolation.
| Type de produit ou composant | Courant résiduel |
| Nom du modèle | TORD4-63 |
| Caractéristique de courant résiduel : | CA |
| Description des pôles : | 2P |
| Capacité nominale de mise en service et de rupture | 630A |
| Courant nominal [In] | 40A |
| Tension nominale | 230/240 V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal : | 30mA Conforme à IEC/EN 61008-1 IEC/EN 61008-2-1 |
| Normes | IEC/EN 61008-1 IEC/EN 61008-2-1 AS/NZS 61008-1 |
| Tension d’impulsion nominale de tenue [uimp] | 4 kV |
| Courant de court-circuit résiduel conditionnel : | 6kA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Capacité nominale de mise en service et de rupture : | Im 500A Conforme à IEC/EN 61008-1 61008-2 |
| Endurance électromécanique | ≥2000 cycles |
| Capacité de connexion : | Haut ou Bas – 1…16 mm² – flexible avec serre-file Haut ou Bas – 1…16 mm² – flexible Haut ou Bas – 1…25 mm² – rigide |
| Terminal de connexion | Terminal à vis Support avec clamp |
| Couple de vissage | 2.0 Nm Haut ou Bas |
| Installation | Sur raillement DIN symétrique 35mm Montage sur panneau |
Type produit | AC | Largeur de 9 mm par module | |||||
| 2P | Sensibilité | 10mA | 30mA | 100mA | 300mA | 500mA | |
Évaluation | 16A | TORD4-63/2/16/001 | 4 | ||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | TORD4-63/2/25/01 | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | – | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | ||
| 63A | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | |||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | ||||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | ||||
Évaluation de la Tension (Ue) | 2P | 110-240V 50/60Hz |
