Description

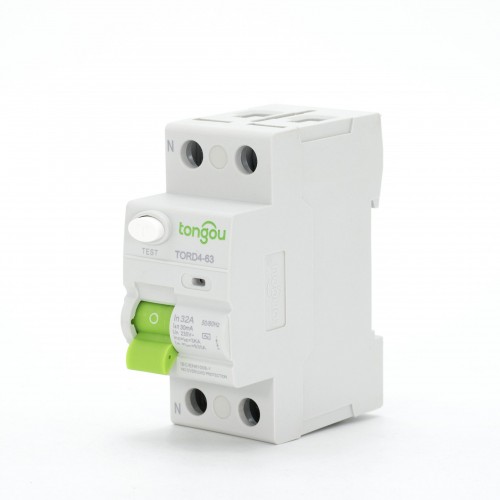

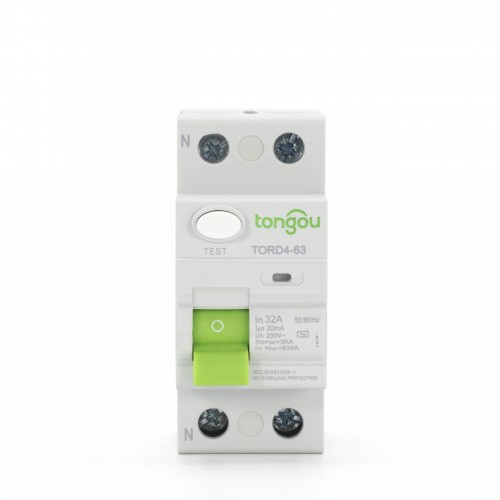

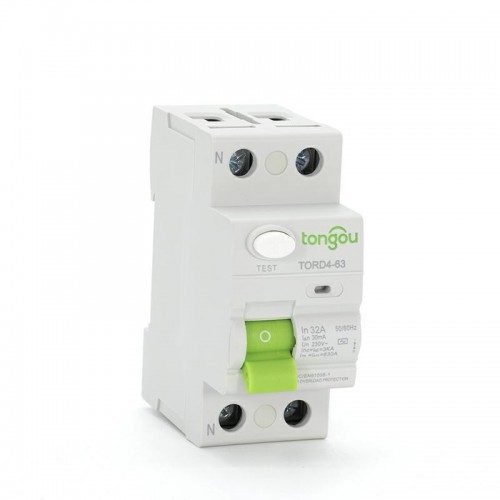

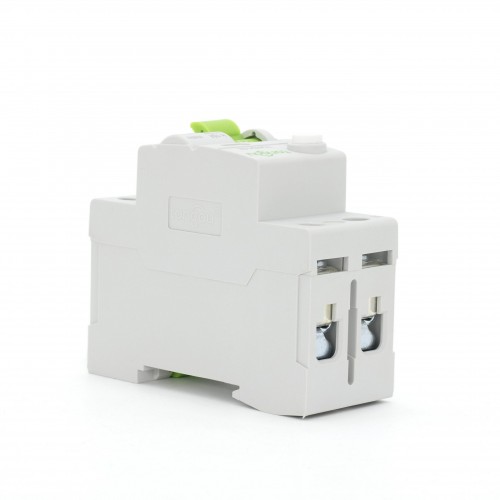

2P Electronic RCD
Le 2P Electronic RCD RCCB, Interrupteur de Circuit de Courant Residuel, est applicable aux circuits électriques avec une tension nominale de 230/400V CA, une fréquence de 50/60Hz et un courant nominal jusqu’à 125Ampères.
Son principe de fonctionnement principal est d’offrir une protection indirecte au corps de l’opérateur en cas d’exposition aux parties vivantes, qui doit être connecté à un électrode de terre appropriée.
Il fournit également une protection contre les risques d’incendie dus au courant de fuite causé par le dysfonctionnement de l’appareil de protection contre les surintensités.
Conseils spécifiques pour le 2P Electronic RCD :
1. Le RCCB avec une sensibilité nominale de 10mA peut être utilisé comme dispositif de protection auxiliaire pour prévenir les chocs électriques que d’autres dispositifs de protection ne peuvent pas prévenir.
2. Le RCCB est conçu pour l’installation domestique non professionnelle et pour d’autres applications similaires. Aucune maintenance n’est requise.
3. Il est recommandé d’installer des dispositifs spéciaux sur la ligne amont du RCCB, tels que des surtenseurs, des parafoudreurs, etc., afin d’éviter que des tensions et des courants de sursaut potentiels ne se produisent sur le côté d’entrée de l’alimentation électrique.
4. Le RCCB fournit une protection contre les chocs électriques causés par un contact direct entre deux circuits protégés ou un courant de fuite entre ces deux fils.
5. Pour répondre aux conditions et applications ci-dessus, le RCCB avec un dispositif indicatif “ON-OFF” est considéré comme approprié pour la fonction d’isolation.
| Nom du modèle | TORD4-63 |
| Type de modèle | Type électromagnétique |
| Caractéristique de courant résiduel : | A, CA |
| Nombre de pôles : | 2P |
| Capacité nominale de mise en service et d’arrêt : | 630A |
| Courant nominal (A) : | 16, 25, 32, 40, 63, 80 |
| Tension nominale | 220V/380V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(A) : | 0.01 |
| Courant de non-fonctionnement résiduel nominal |△ no : | 0.5|△ n |
| Courant de court-circuit conditionnel nominal : | 3KA |
| Courant de court-circuit résiduel conditionnel |△c : | 3KA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Plage de courant de déclenchement résiduel : | 0.5||△n~|△n |
| Endurance électromécanique | ≥4000 cycles |
| Capacité de connexion : | Conducteur rigide 25mm² |
| Connecteur | Bornier vissé Bornier avec étau |
| Couple de vissage rapide | 2.0 Nm |
| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
Type produit | AC | Largeur de 9 mm par module | |||||
| 2P | Sensibilité | 10mA | 30mA | 100mA | 300mA | 500mA | |
Évaluation
| 16A | TORD4-63/2/16/001 | – | – | – | – | 4 |
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | – | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | ||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | – | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | ||
| 100A | – | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | ||
| Évaluation de la Tension (Ue) | 2P | 110-240V | |||||
| Fréquence de fonctionnement | 50/60Hz | ||||||
