Description
Le prix du Dispositif de Détection de Courant de Résidu 3 Phase RCCB est applicable aux circuits électriques avec une tension nominale de 230/400V CA, une fréquence de 50/60Hz et un courant nominal jusqu’à 125Amp.
Sa fonction principale est de fournir une protection indirecte au corps de l’opérateur lorsque les parties vivantes exposées doivent être connectées à un électrode de terre appropriée.
RCCB fournit également une protection contre les risques d’incendie causés par le courant de terre en raison d’une défaillance de la fonction de protection contre les surintensités.
Conseils spéciaux sur le prix du 3 Phase RCCB :
1. Le RCCB avec une sensibilité nominale de 30mA peut être utilisé comme dispositif de protection auxiliaire pour prévenir les échecs d’autres dispositifs de protection.
2. Le RCCB est conçu pour l’installation domestique et d’autres applications similaires pour une utilisation non professionnelle, et aucune maintenance n’est requise.
3. Le RCCB fournit une protection contre les chocs électriques causés par un contact direct entre deux circuits protégés, ou un courant de fuite entre ces deux fils.
4. Le RCCB est conçu pour l’installation domestique non professionnelle et d’autres applications similaires. Et aucune maintenance n’est requise.
| Type de produit ou composant | Courant résiduel |

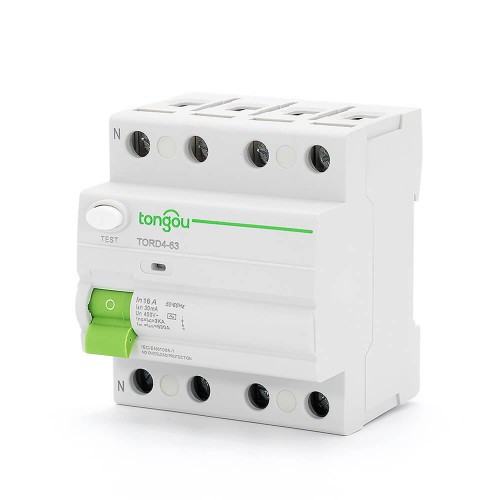

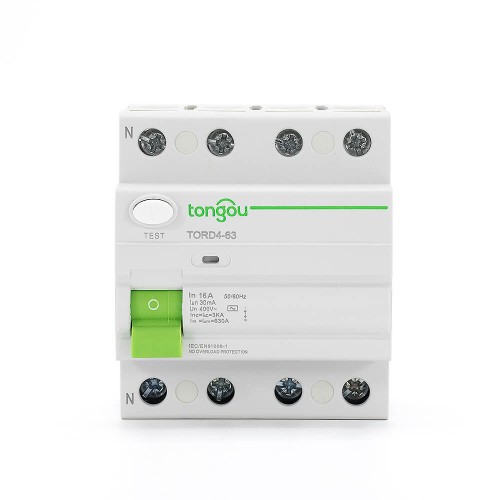

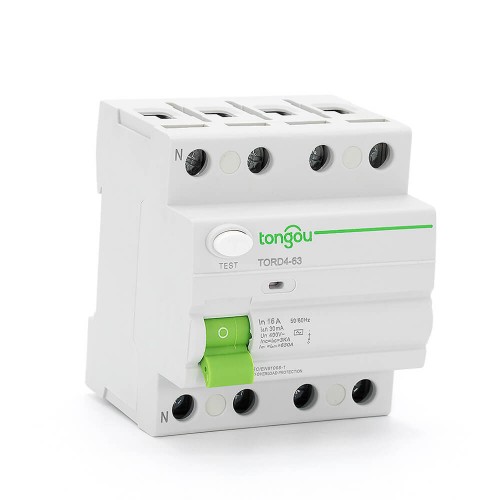

| Nom du modèle | TORD4-63 |
| Caractéristique de courant résiduel : | CA |
| Description des pôles : | 4P |
| Capacité nominale de mise en service et de rupture | 630A |
| Courant nominal [In] | 16A, 25A, 32A, 40A, 63A, 80A, 100A |
| Tension nominale | 380/415 V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal : | 30mA Conforme à IEC/EN 61008-1 IEC/EN 61008-2-1 |
| Normes | IEC/EN 61008-1 IEC/EN 61008-2-1 AS/NZS 61008-1 |
| Tension de withstand conditionnelle [uimp] | 4 kV |
| Courant de court-circuit résiduel conditionnel : | 6kA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Capacité nominale de rupture et de mise en service : | Im 500A Conforme à IEC/EN 61008-1 61008-2 |
| Endurance électromécanique | ≥2000 cycles |
| Capacité de connexion : | Haut ou Bas – 1…16 mm² – souple avec ferrule Haut ou Bas – 1…16 mm² – souple Haut ou Bas – 1…25 mm² – rigide |

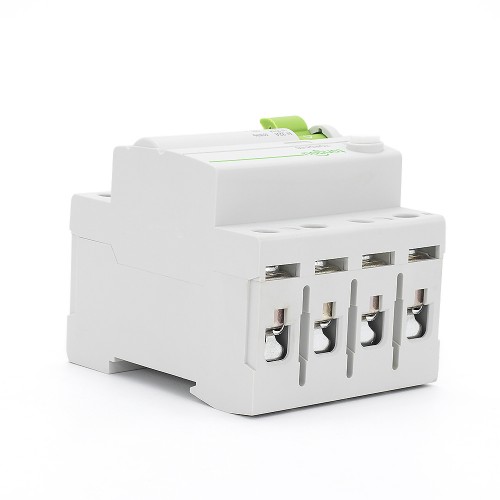

| Connexion terminale | Terminal à vis Terminal de poteau avec pince |
| Couple de vissage | 2.0 Nm Haut ou Bas |
| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
Type produit | AC | Largeur de 9 mm par module | |||||
| 4P | Sensibilité | 10mA | 30mA | 100mA | 300mA | 500mA | |
Évaluation
| 16A | 8 | |||||
| 25A | TORD4-63/4/25/003 | TORD4-63/4/25/01 | TORD4-63/4/25/03 | TORD4-63/4/25/05 | |||
| 40A | – | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/2/40/03 | TORD4-63/4/40/05 | ||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63//80/01 | TORD4-63/4/80/03 | ||||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | ||||
Évaluation de la Tension (Ue) | 4P | 380-415V 50/60Hz |
