Description
PV solaire pour panneaux solaires gPV
Le fusible solaire PV DC est capable d’interrompre les surintensités faibles associées aux chaînes de PV défectueuses (courant inverse, panne de plusieurs tableaux) de tableaux.
Une gamme de fusibles dans un paquetage de 10x38mm spécifiquement conçus pour la protection et l’isolement des chaînes photovoltaïques.
Applications
Panneaux solaires, photovoltaïque solaire, chaînes DC. CONSEIL : Utilisez toujours des fusibles sur les bornes positives et négatives de toute chaîne photovoltaïque pouvant atteindre 1000VDC.
Caractéristiques électriques
Tension nominale : 1000VDC
Courant nominal : 3A, 10A, 15A, 20A, 25A, 30A
Capacité de freinage nominale : 33kA dc
Classe de rupture minimale : 1,3 x In
Temps constant sous : 1ms
Norme : IEC 60269-6, EN 60947-3, DC-20B

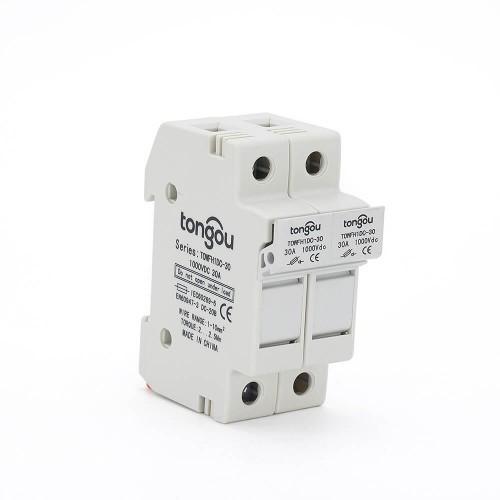

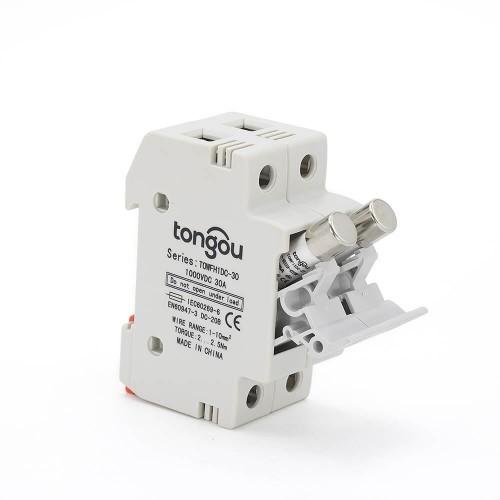

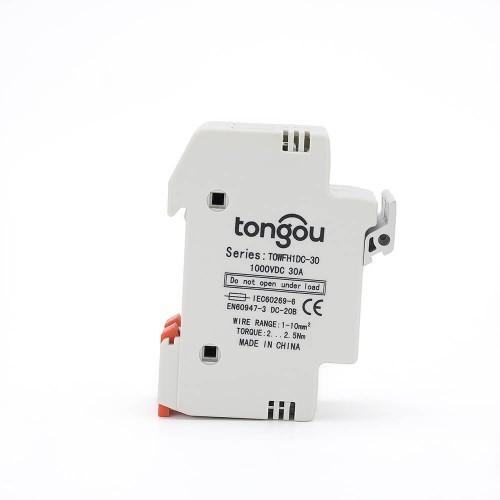

Support de fusible pour fusibles de chaîne PV
Ce support est adapté pour les fusibles PV de 3A, 10A, 15A, 20A, 25A et 30A. La tension maximale est de 1000V.
Le support de fusible peut être combiné avec les fusibles de chaîne PV suivants qui constituent une protection essentielle pour les panneaux solaires.
– 1000V DC-20B
– Dégagement modulable 45mm – 1 module (17,5mm) X pôle
– Montage sur rail DIN 35mm
– Plastiques résistants à haute température
– Caractéristiques d’isolation élevées
Nom du modèle | TOWFH1DC-30 |
Application de l’appareil | Distribution |
Type de réseau | DC |
Taille du fusible | 10×38 |
Tension de fonctionnement nominale (Ue) | 1000V, 1500VDC |
Courant nominal (In) | 3, 35, 4, 5, 6, 8, 10, 12, 15, 16, 20, 25, 30A |
Support de montage | Rail DIN symétrique 35mm |
Couple de vissage | 3,5Nm |
Normes | IEC60269-1 |
Degré de pollution | 3 |
Température de l’air ambiant pour fonctionnement | -20°C à 60°C |
Température de l’air ambiant pour stockage | -40°C à 80°C |
