Description
Description

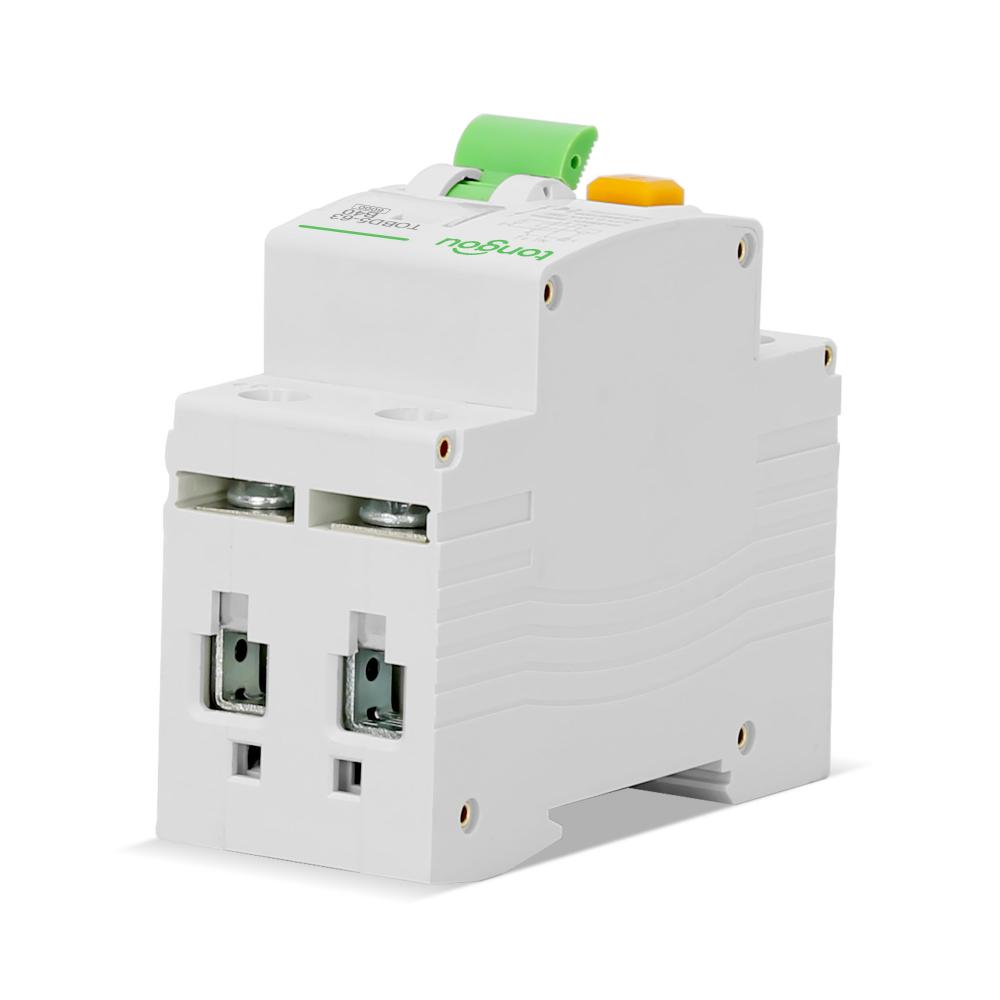

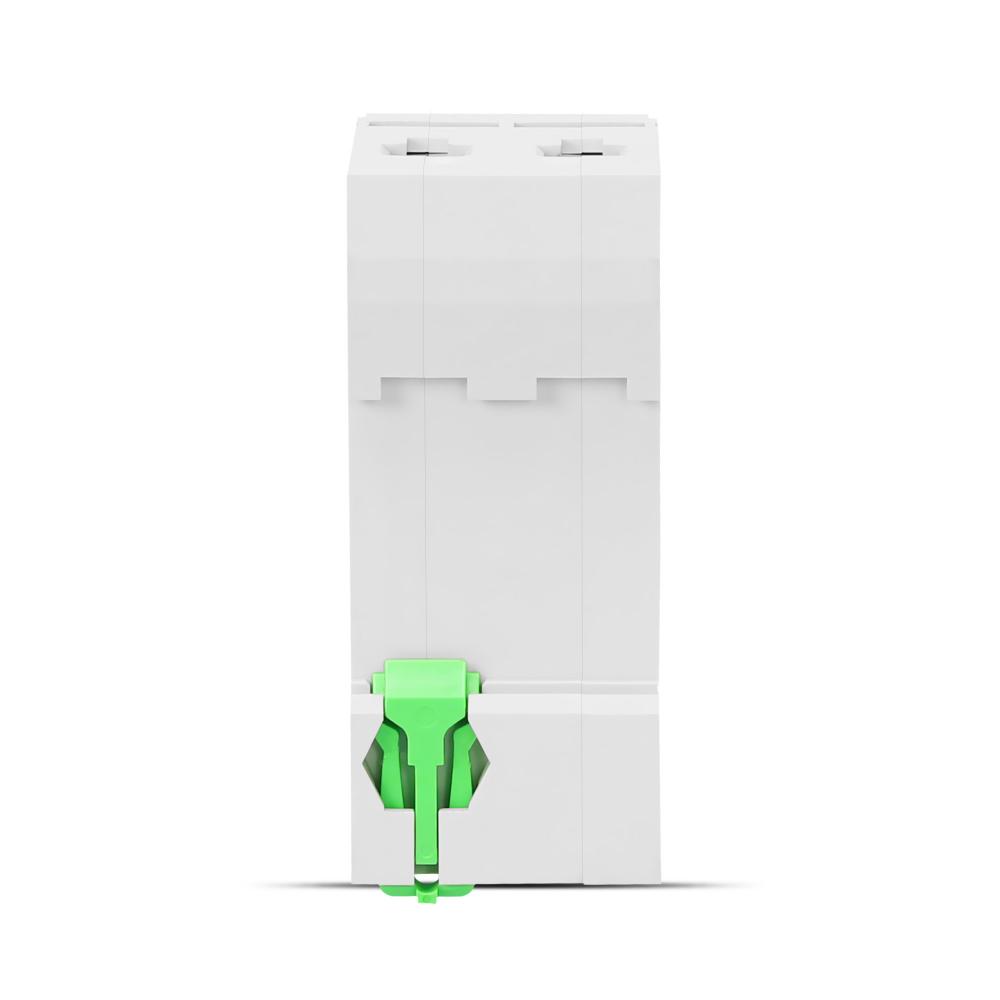

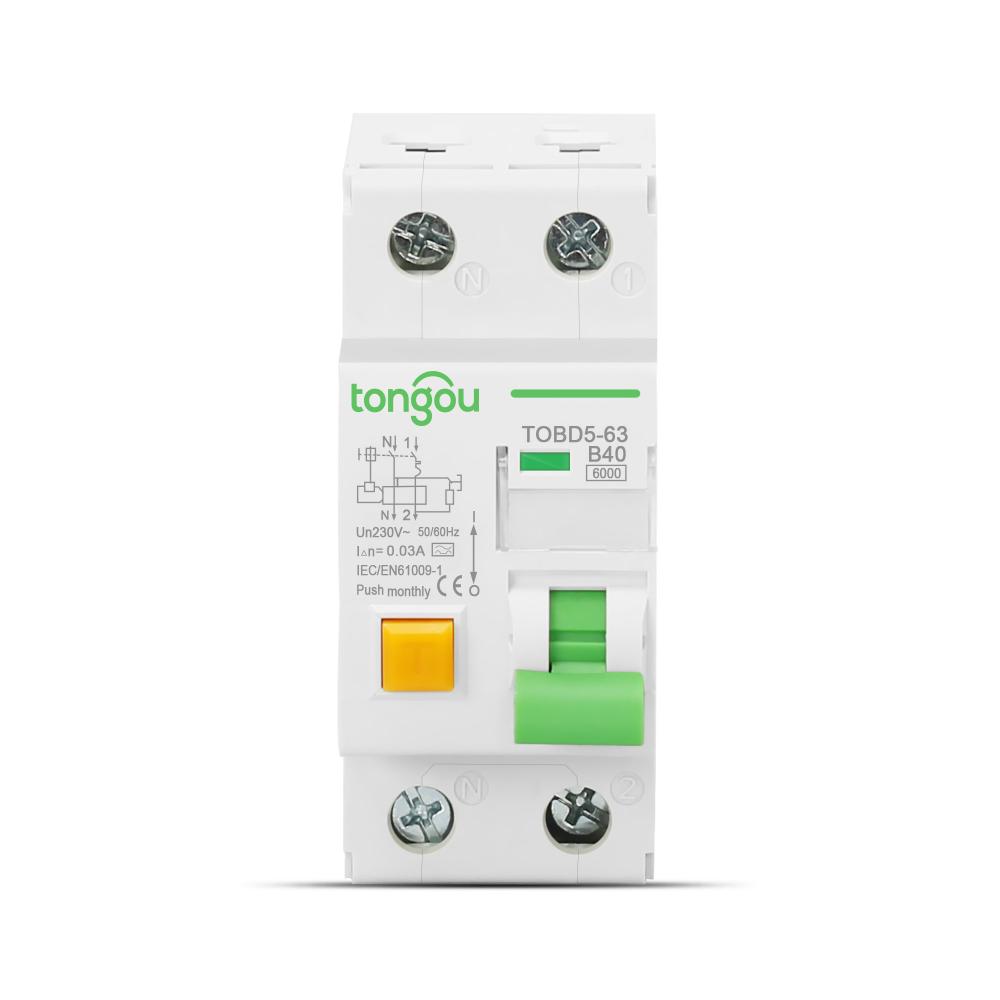

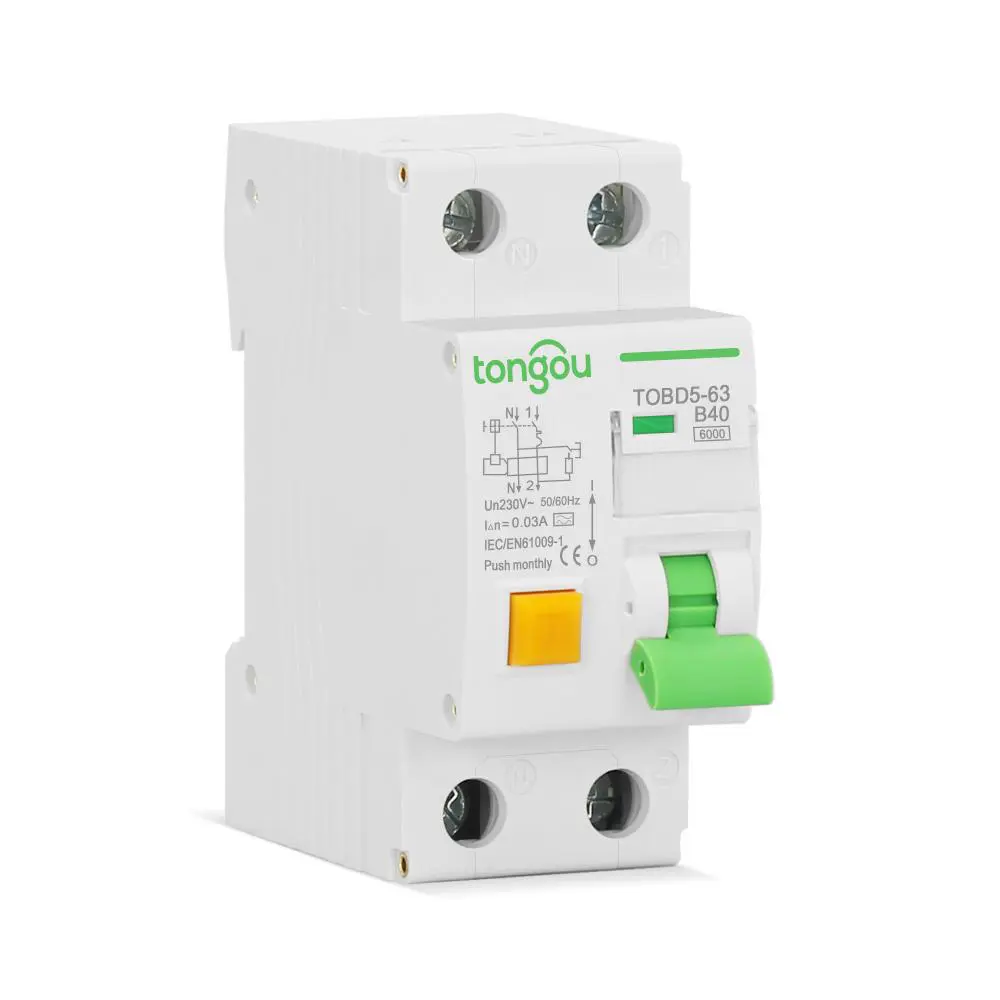

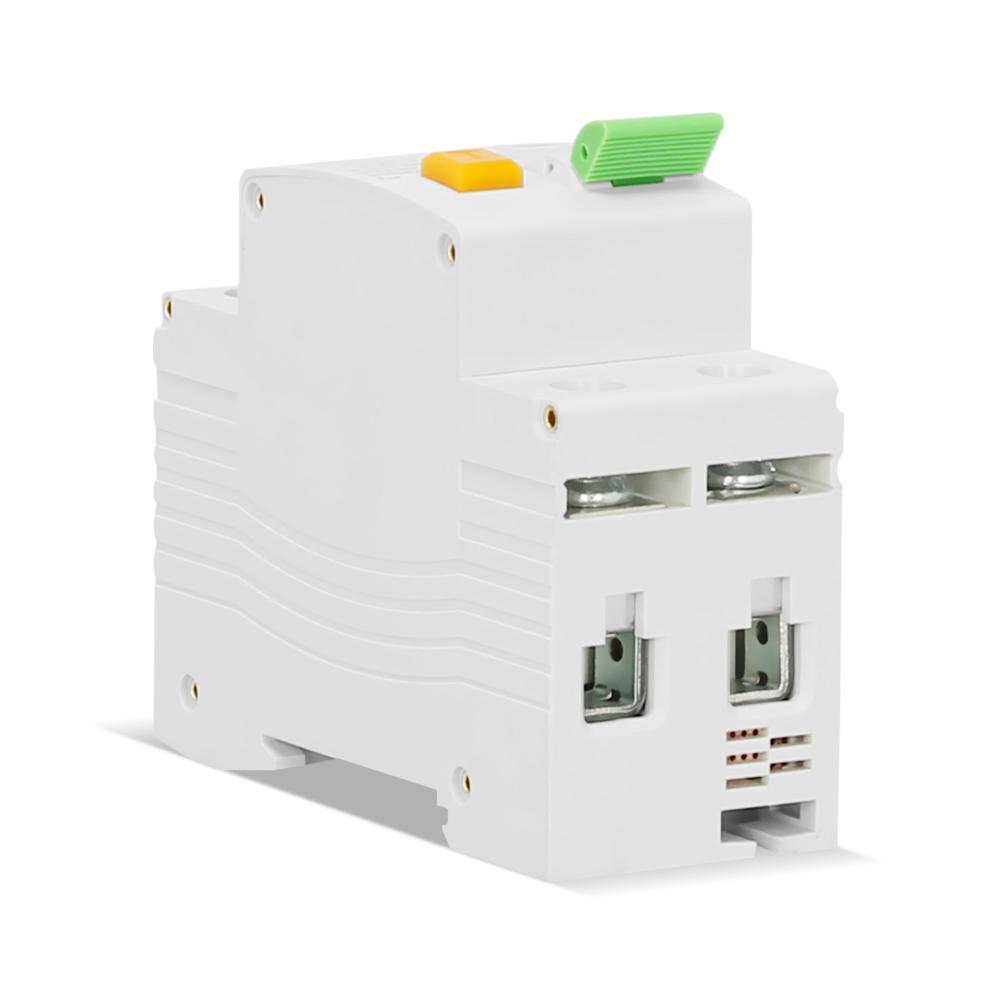

Le TOBD5-63 RCBO est adapté aux circuits avec une tension nominale de 230V CA, une fréquence de 50/60Hz et un courant nominal de 40Amp et inférieur.
Le RCBO fournit une protection indirecte au corps de l’opérateur dans le cas où les parties vivantes exposées doivent être connectées à un pôle de terre approprié.
Le RCBO fournit également une protection contre les surintensités pour les circuits dans les installations domestiques, commerciales et autres installations similaires. De plus, il prévient les dangers d’incendie potentiels causés par le courant de terre faute en cas d’échec de l’appareil de protection contre les surintensités.
Note spéciale
1. Le RCBO avec une sensibilité nominale jusqu’à 30mA peut être utilisé comme dispositif de protection supplémentaire en cas d’échec d’un autre dispositif de protection contre les chocs électriques.
2. Le RCBO est spécialement conçu pour l’installation domestique et d’autres applications similaires, opération non professionnelle et sans entretien.
3. Le RCBO ne peut pas prévenir les chocs électriques causés par un contact direct entre deux circuits protégés ou un courant de fuite entre les deux circuits.
4. Il est recommandé d’installer des équipements spéciaux tels que des dispositifs de protection contre les surtensions et des parafoudres sur la ligne amont du RCBO pour prévenir les surtensions et les surintensités potentielles sur le côté d’alimentation.
5. La valeur de protection contre les surintensités du RCBO est fixe et ne nécessite pas d’ajustement supplémentaire.
| Nom du modèle | TOBD5-63 |
| Application de l’appareil | Distribution |
| Description des pôles | 1P+N |
| Nombre de pôles protégés | 2 |
| Type de réseau | Type A CA |
| Capacité de rupture | 6kA |
| Tension de fonctionnement nominale | 110V, 196V/253V, 230V/240V, 380V/400V CA |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(mA): | 10, 30, 100 |
| Type de contrôle | Bascule |
| Code de la courbe | B, C |
| Signalisation locale | Indication ON/OFF |
| Support de montage | Rail DIN 35mm |
| Couleur | Gris |
| Endurance électromécanique | ≥20 000 cycles |
| Normes | IEC 61009-1, EN61009, AS/NZS 61009-1 |
| Altitude de fonctionnement | 2000m |
| Température de l’air ambiant pour fonctionnement | -5°C à +60°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
