Description

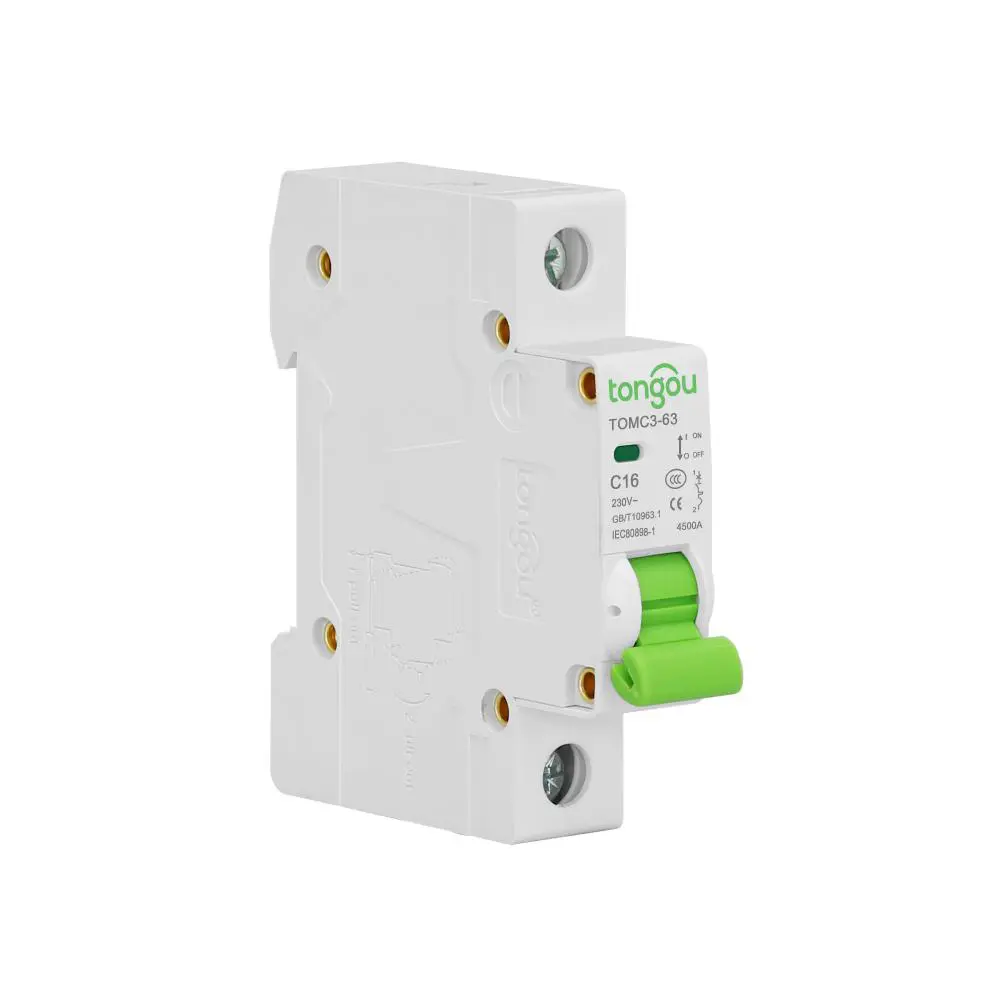

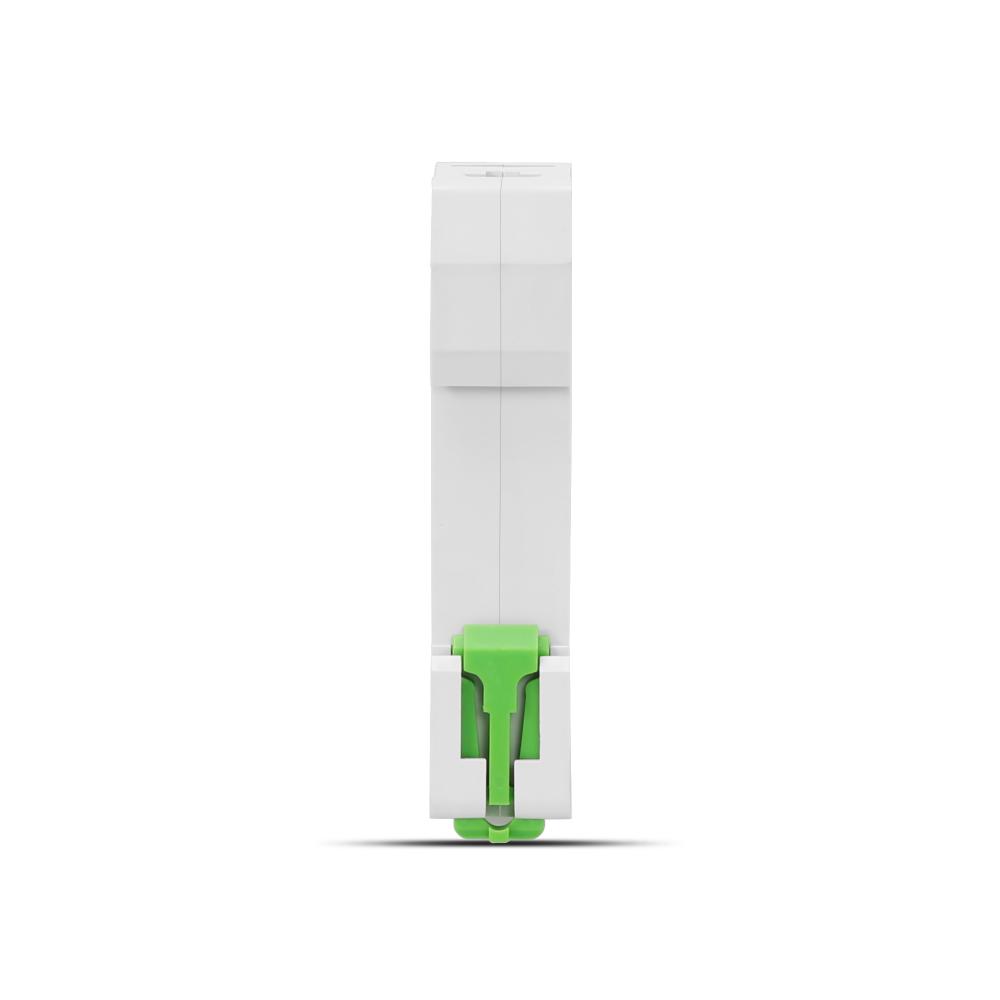

Disjoncteur Miniature MCB TOMC3-63 3KA 1P 32A
Le MCB AC 1P 32A TOMC3-63 est un convertisseur très courant adapté à de petites tensions CA. Par exemple, il est largement utilisé dans des bâtiments commerciaux, industriels et résidentiels.
Le MCB AC 1P 32A offre une variété d’accessoires pour choisir, des combinaisons modulaires et flexibles, et il est très facile à installer pour les utilisateurs.
Il utilise un mécanisme avec stockage d’énergie pour fonctionner, et les contacts se ferment rapidement, ce qui surmonte les effets négatifs causés par la vitesse d’opération manuelle de la poignée et améliore la durée de vie du produit.
Conseils spéciaux pour le MCB 1P 32A
1. Le MCB est destiné à une utilisation par du personnel non formé, et aucun entretien n’est requis.
2. Sous réserve de satisfaire aux conditions et applications mentionnées ci-dessus, le MCB avec un dispositif d’indication “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
3. Il est recommandé d’installer des dispositifs spécifiques, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., sur la ligne amont du MCB en tant que précaution contre les surtensions et les courants de surtension potentiels sur le côté d’entrée d’alimentation.
4. Choisissez une courbe de déclenchement appropriée et installez-la correctement, le MCB se déclenchera et fermera son circuit protégé en cas de panne, offrant ainsi une protection contre les chocs électriques.
5. Courbes de déclenchement B, C, D (voir graphique 1) :
| Nom du modèle | TOMC3-63/1/C32 |
| Nombre de pôles : | 1 |
| Tension nominale : | CA 110V 220V |
| Courant nominal (A) : | 32 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de résistance impulsionnelle nominale : | 6.2kV |
| Endurance électro-mécanique : | ≥ 6000 |
| Connexion terminale : | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température ambiante pour fonctionnement | -35°C à +70°C |
| Température ambiante pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 1P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
2 |
| 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
