Description

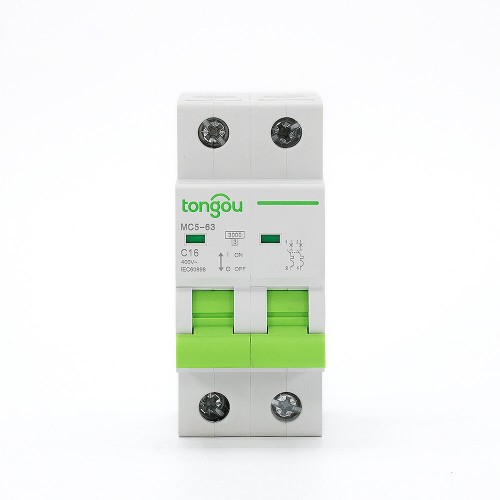

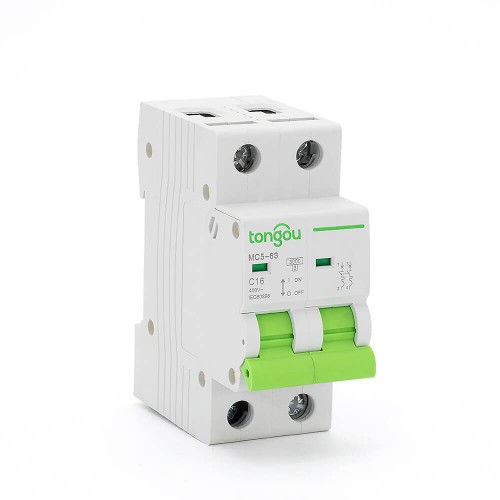

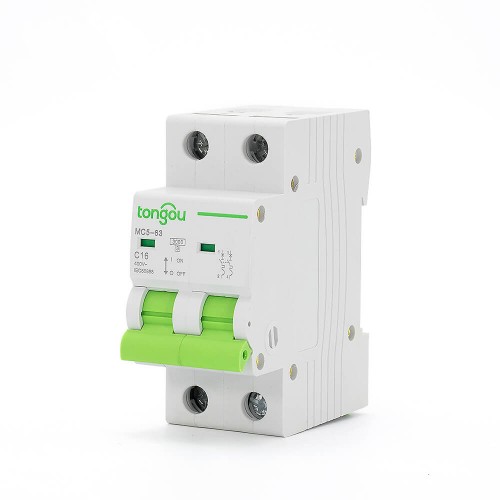

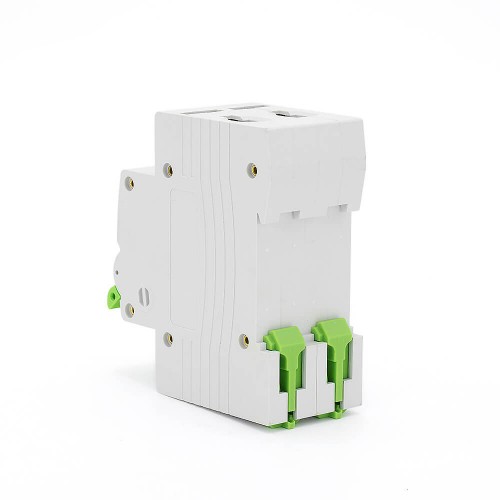

Disjoncteur 2P pour circuit triphase MCB TOMC5-63
1. Le MCB triphase est destiné à une utilisation par des personnes non qualifiées et ne nécessite aucune maintenance.
2. Il est recommandé d’installer des dispositifs spécifiques, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., sur la ligne amont du MCB en tant que précaution contre les surtensions et surintensités potentielles sur le côté d’entrée de l’alimentation.
3. Une courbe de déclenchement appropriée ayant été choisie et correctement installée, le MCB se déclenche et ferme son circuit protégé en cas de défaut, offrant ainsi une protection contre les chocs électriques.
4. Répondant aux conditions et applications mentionnées ci-dessus, un MCB triphase avec un indicateur “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
5. Courbes de déclenchement B, C, D (voir graphique 1) :
| Nom du modèle | TOMC5-63/2/C16 |
| Nombre de pôles : | 2 |
| Tension nominale : | CA 110V 220V |
| Courant nominal (A) : | 16 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de withstand impulsionnelle : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Connexion terminale : | Bornier vissé / Bornier avec calepin |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant pour fonctionnement | -5°C à +60°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 2P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
4 |
 | 1A | TOMC5-63/2/B1 | TOMC5-63/2/C1 | TOMC5-63/2/D1 | |
| 3A | TOMC5-63/2/B3 | TOMC5-63/2/C3 | TOMC5-63/2/D3 | ||
| 5A | TOMC5-63/2/B5 | TOMC5-63/2/C5 | TOMC5-63/2/D5 | ||
| 6A | TOMC5-63/2/B6 | TOMC5-63/2/C6 | TOMC5-63/2/D6 | ||
| 10A | TOMC5-63/2/B10 | TOMC5-63/2/C10 | TOMC5-63/2/D10 | ||
| 16A | TOMC5-63/2/B16 | TOMC5-63/2/C16 | TOMC5-63/2/D16 | ||
| 20A | TOMC5-63/2/B20 | TOMC5-63/2/C20 | TOMC5-63/2/D20 | ||
| 25A | TOMC5-63/2/B25 | TOMC5-63/2/C25 | TOMC5-63/2/D25 | ||
| 32A | TOMC5-63/2/B32 | TOMC5-63/2/C32 | TOMC5-63/2/D32 | ||
| 40A | TOMC5-63/2/B40 | TOMC5-63/2/C40 | TOMC5-63/2/D40 | ||
| 50A | TOMC5-63/2/B50 | TOMC5-63/2/C50 | TOMC5-63/2/D50 | ||
| 63A | TOMC5-63/2/B63 | TOMC5-63/2/C63 | TOMC5-63/2/D63 | ||
