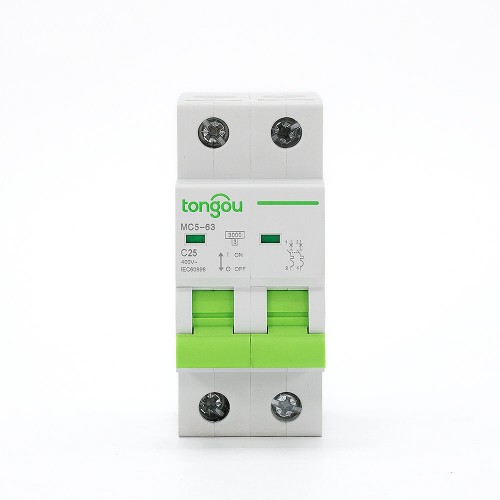

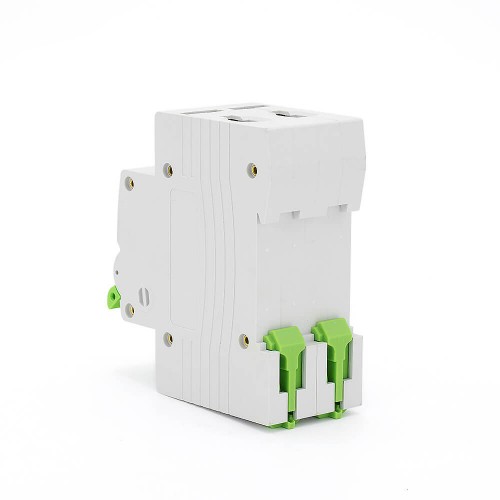

Disjoncteur TOMC5-63 2P 25A MCB
Le disjoncteur 2P est utilisé pour contrôler, maîtriser et réguler les systèmes de puissance électrique. Ces dispositifs sont équipés pour dé-énergétiser les circuits, leur permettant de fonctionner facilement et de prévenir les défauts.
Intelligents, automatiques et fiables sont les trois mots qui définissent la gamme de disjoncteurs de circuit de Anchor by Panasonic.
Une gamme spéciale disponible pour les usages résidentiel, commercial et hôtelier.
Conseils spéciaux pour le disjoncteur 2P
1. Le disjoncteur MCB 2P est destiné à une utilisation par des personnes non qualifiées et ne nécessite aucune maintenance.
2. Courbes de déclenchement B, C, D.
3. Il est recommandé d’installer des dispositifs spécifiques, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., sur la ligne amont du MCB en tant que précaution contre les surtensions et surintensités potentielles sur le côté d’entrée de l’alimentation.
4. Choisissez une courbe de déclenchement appropriée et installez-la correctement. En cas de défaut, le MCB se déclenchera et fermera son circuit protégé pour fournir une protection contre les chocs électriques.
5. Répondant aux conditions et applications mentionnées ci-dessus, un MCB avec un indicateur “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
| Nom du modèle | TOMC5-63/2/C25 |
| Nombre de pôles : | 2 |
| Tension nominale : | CA 110V 220V |
| Courant nominal (A) : | 25 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de withstand impulsionnelle : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Connexion terminale : | Bornier vissé / Bornier avec calepin |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant pour fonctionnement | -5°C à +60°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 2P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
4 |
 | 1A | TOMC5-63/2/B1 | TOMC5-63/2/C1 | TOMC5-63/2/D1 | |
| 3A | TOMC5-63/2/B3 | TOMC5-63/2/C3 | TOMC5-63/2/D3 | ||
| 5A | TOMC5-63/2/B5 | TOMC5-63/2/C5 | TOMC5-63/2/D5 | ||
| 6A | TOMC5-63/2/B6 | TOMC5-63/2/C6 | TOMC5-63/2/D6 | ||
| 10A | TOMC5-63/2/B10 | TOMC5-63/2/C10 | TOMC5-63/2/D10 | ||
| 16A | TOMC5-63/2/B16 | TOMC5-63/2/C16 | TOMC5-63/2/D16 | ||
| 20A | TOMC5-63/2/B20 | TOMC5-63/2/C20 | TOMC5-63/2/D20 | ||
| 25A | TOMC5-63/2/B25 | TOMC5-63/2/C25 | TOMC5-63/2/D25 | ||
| 32A | TOMC5-63/2/B32 | TOMC5-63/2/C32 | TOMC5-63/2/D32 | ||
| 40A | TOMC5-63/2/B40 | TOMC5-63/2/C40 | TOMC5-63/2/D40 | ||
| 50A | TOMC5-63/2/B50 | TOMC5-63/2/C50 | TOMC5-63/2/D50 | ||
| 63A | TOMC5-63/2/B63 | TOMC5-63/2/C63 | TOMC5-63/2/D63 | ||
