Description
RCCB Disjoncteur de courant résiduel triphasé est applicable aux circuits électriques avec une tension nominale de 230/400V CA, une fréquence de 50/60Hz et un courant nominal jusqu’à 125Amp.
La principale fonction du RCCB 3 Phase est de fournir une protection indirecte au corps de l’opérateur en cas d’exposition de parties vivantes. Il doit être connecté à un électrode de mise à la terre appropriée.
En outre, le RCCB 3 offre également une protection contre les risques d’incendie dus au courant de défaut de terre causé par le dysfonctionnement de l’appareil de protection contre les surintensités.
Il peut réduire efficacement les dangers de circuits cachés et est un dispositif de protection indispensable dans les ménages et les industries.
Conseils spéciaux pour le RCCB 3 Phase :
1. Le RCCB avec une sensibilité nominale jusqu’à 30mA pourrait être utilisé comme dispositif de protection supplémentaire en cas d’échec de l’autre dispositif de protection contre les chocs électriques.
2. Il est recommandé d’installer des dispositifs spécifiques tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., en amont de la ligne RCCB en tant que précaution contre les surtensions et les courants de surtension potentiels sur le côté d’alimentation de celui-ci.
3. Le RCCB offre une protection contre les chocs électriques résultant de contacts directs des deux lignes protégées ou de courants de fuite entre ces deux lignes.
4. Le RCCB conçu pour l’installation domestique et d’autres applications similaires est destiné à une utilisation non professionnelle et ne nécessite aucune maintenance.
5. Satisfaisant les conditions et applications mentionnées ci-dessus, le RCCB avec un dispositif d’indication “ON-OFF” est considéré comme approprié pour la fonction d’isolation.

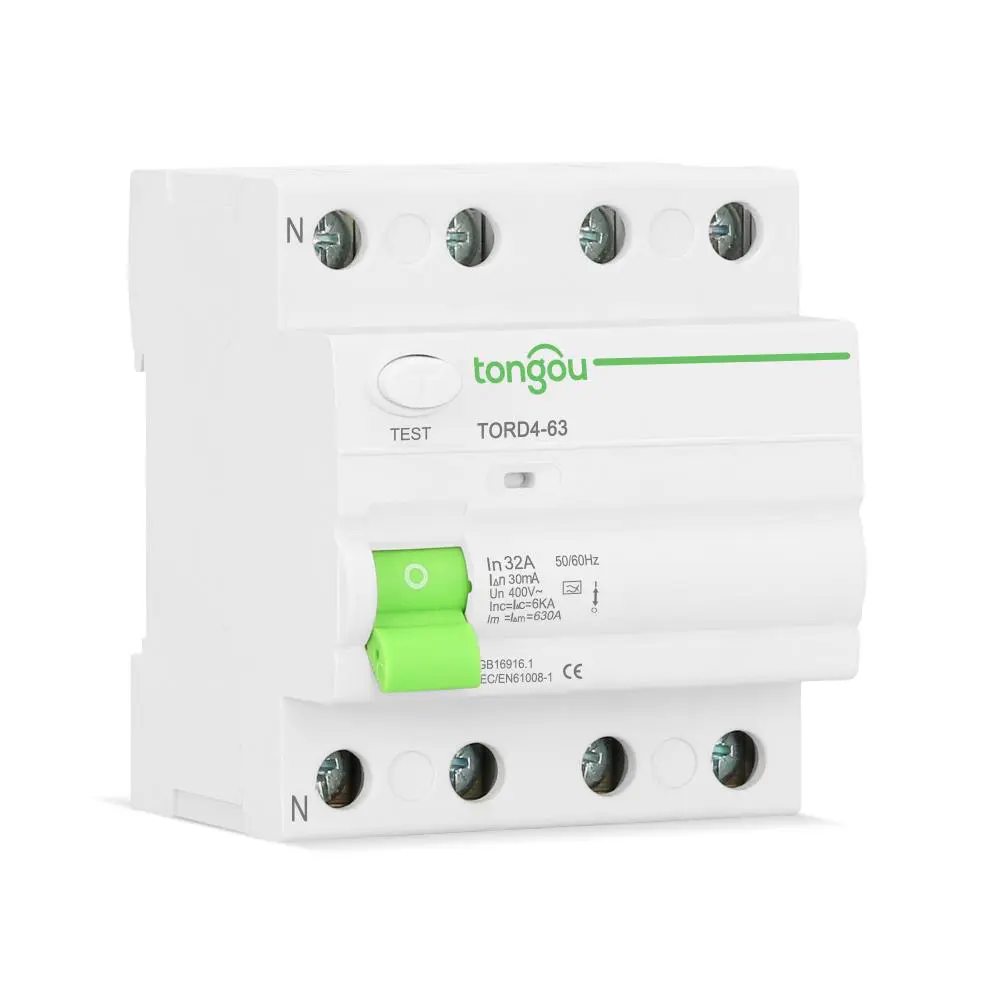

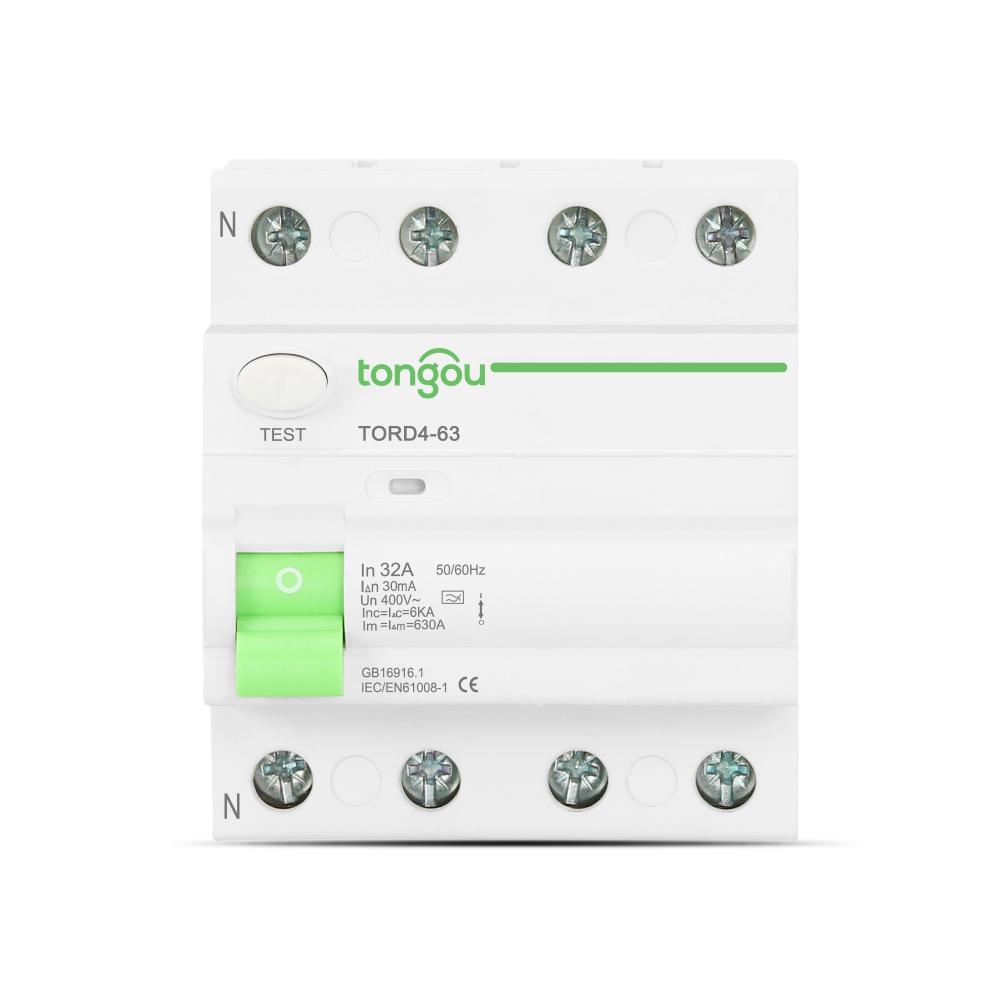

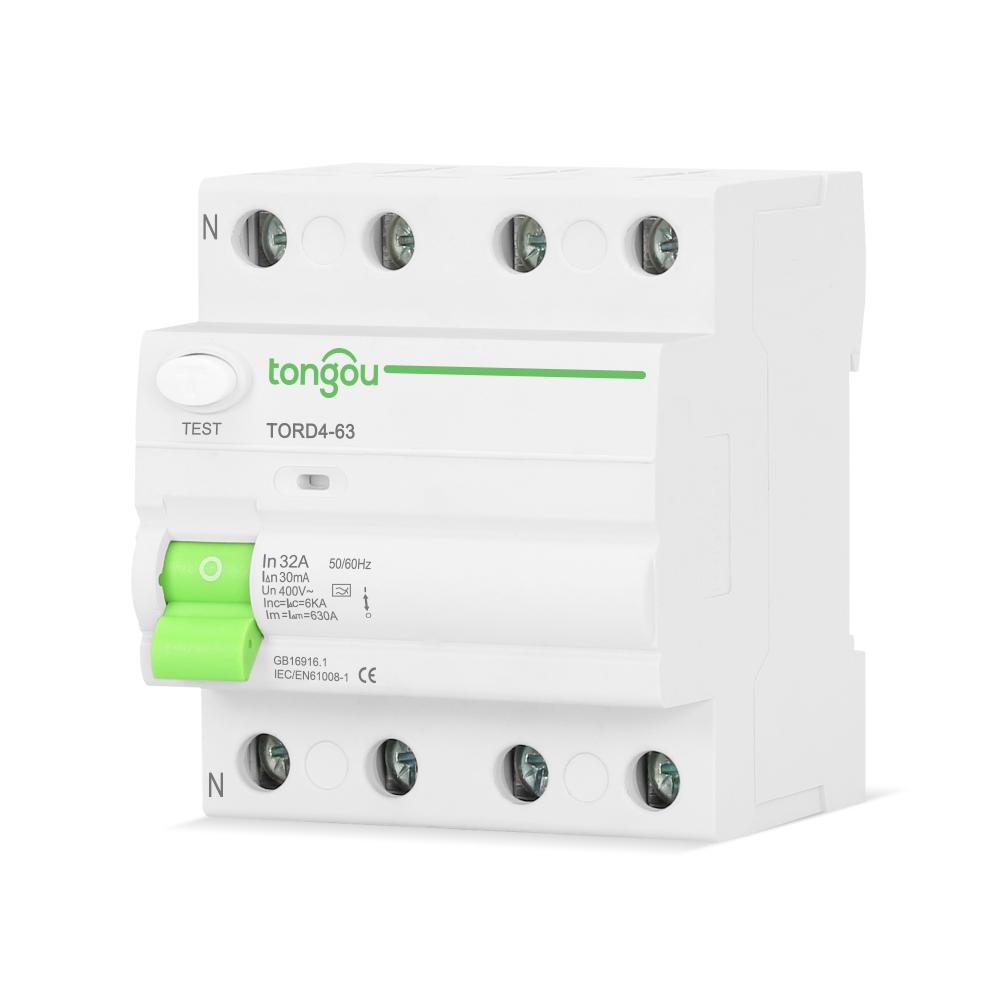

| Nom du modèle | TORD4-63 |
| Type de modèle | Type électromagnétique |
| Caractéristique de courant résiduel : | CA |
| Nombre de pôles : | 2P, 4P |
| Capacité nominale de fermeture et de rupture | 630A |
| Courant nominal (A) | 16, 25, 32, 40, 63, 80 |
| Tension nominale | 220V/380V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(A) : | 0.01, 0.03, 0.1, 0.5 |
| Courant non fonctionnel résiduel nominal |△ n : | 0.5|△ n |
| Courant de court-circuit conditionnel nominal : | 6kA |
| Courant de court-circuit résiduel conditionnel |△c : | 6kA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Plage de courant de déclenchement résiduel : | 0.5||△n~|△n |
| Endurance électromécanique | ≥4000 cycles |
| Capacité de connexion : | Conducteur rigide 25mm² |

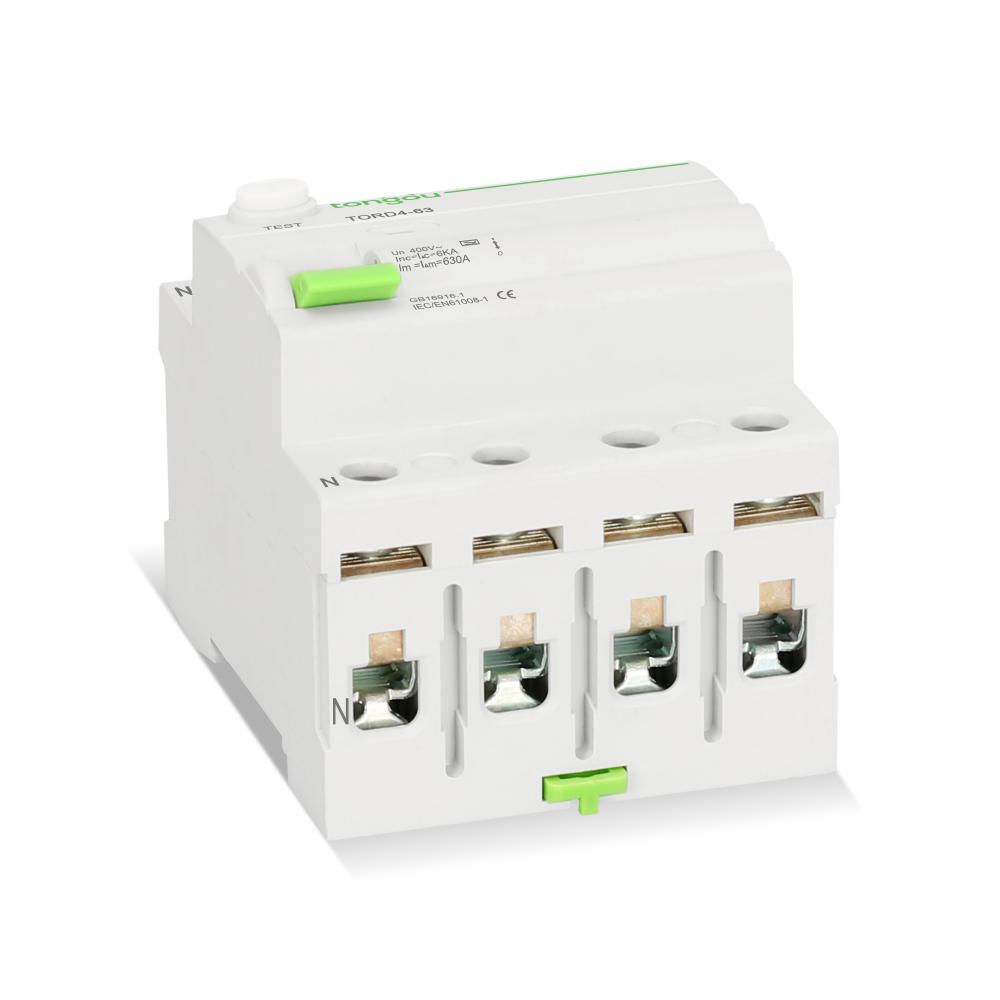

| Terminal de connexion | Terminal vissé Terminal à colonne avec pince |
| Couple de vissage | 2.0 Nm |

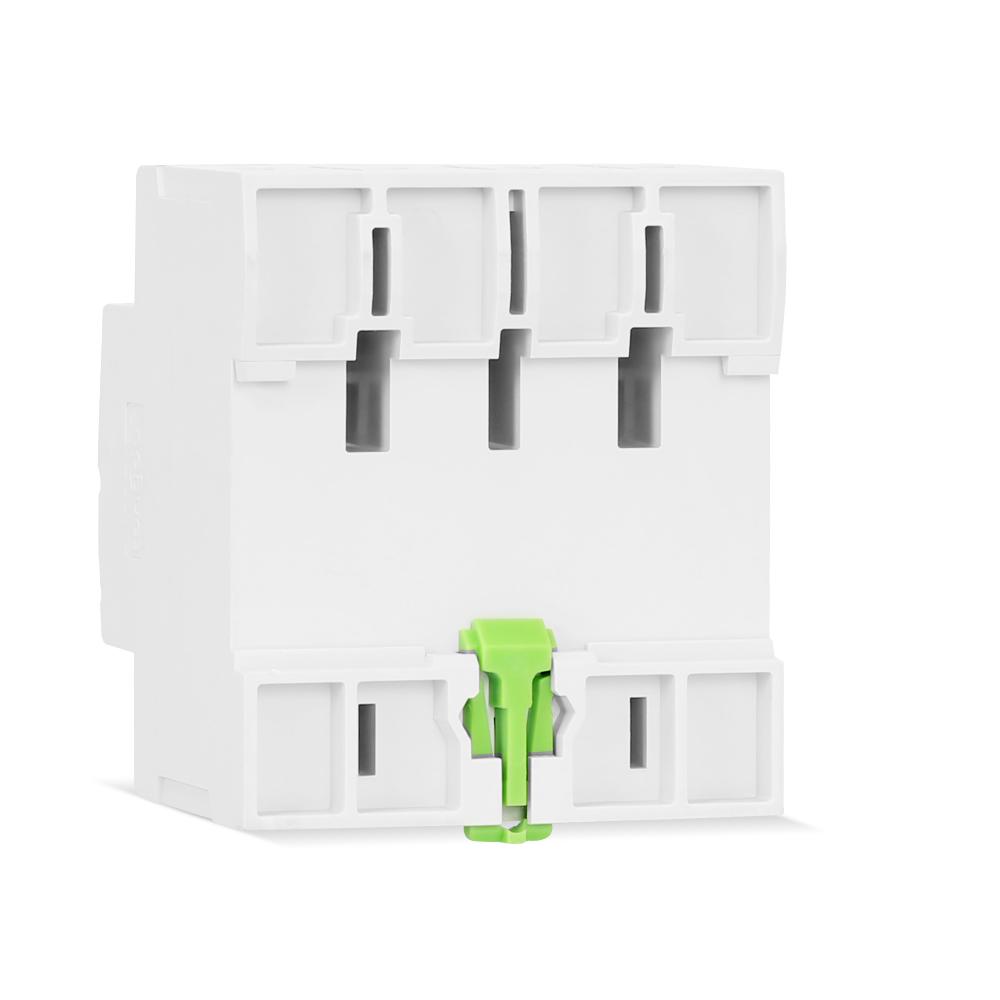

| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
| Type Produit | AC | Largeur de 9 mm par module | |||||
| 4P | Sensibilité | 10mA | 30mA | 100mA | 300mA | 500mA | |
Évaluation
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Évaluation de la Tension (Ue) | 4P | 400-415V | |||||
| Fréquence de fonctionnement | 50/60Hz |
