Général

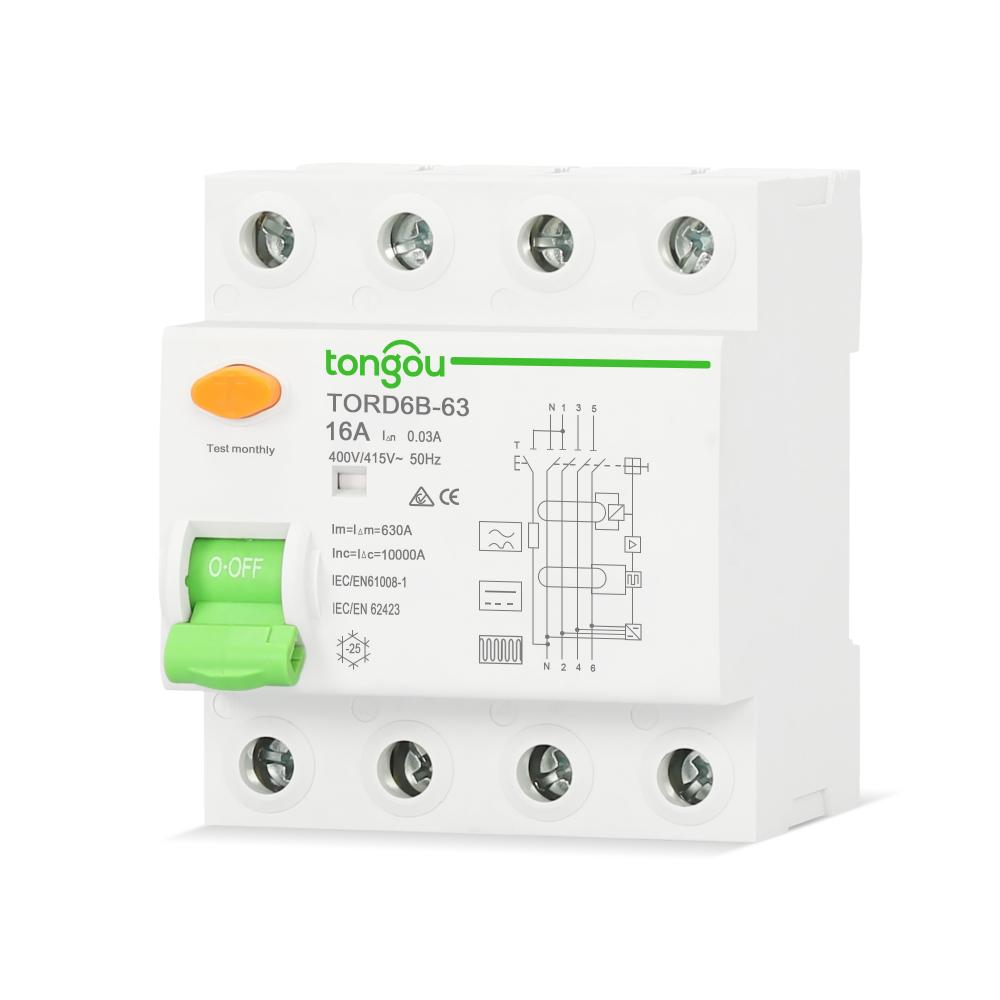

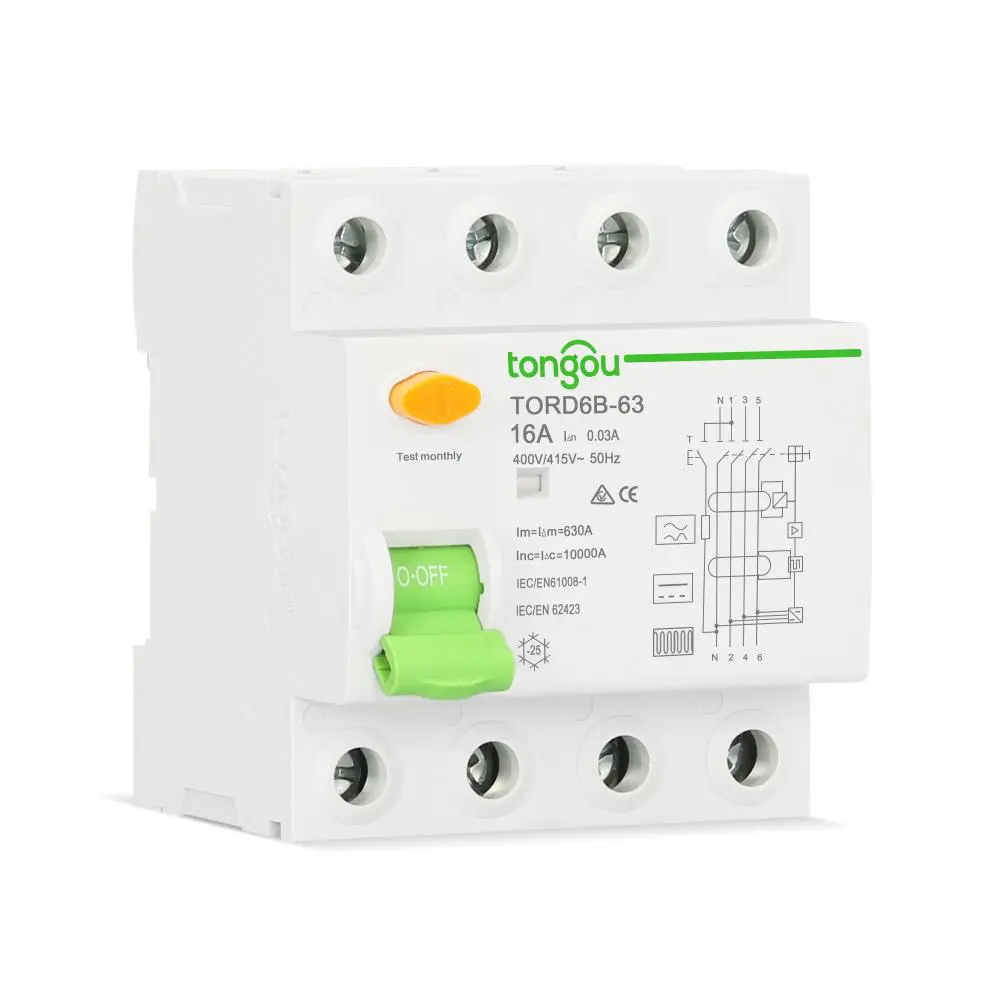

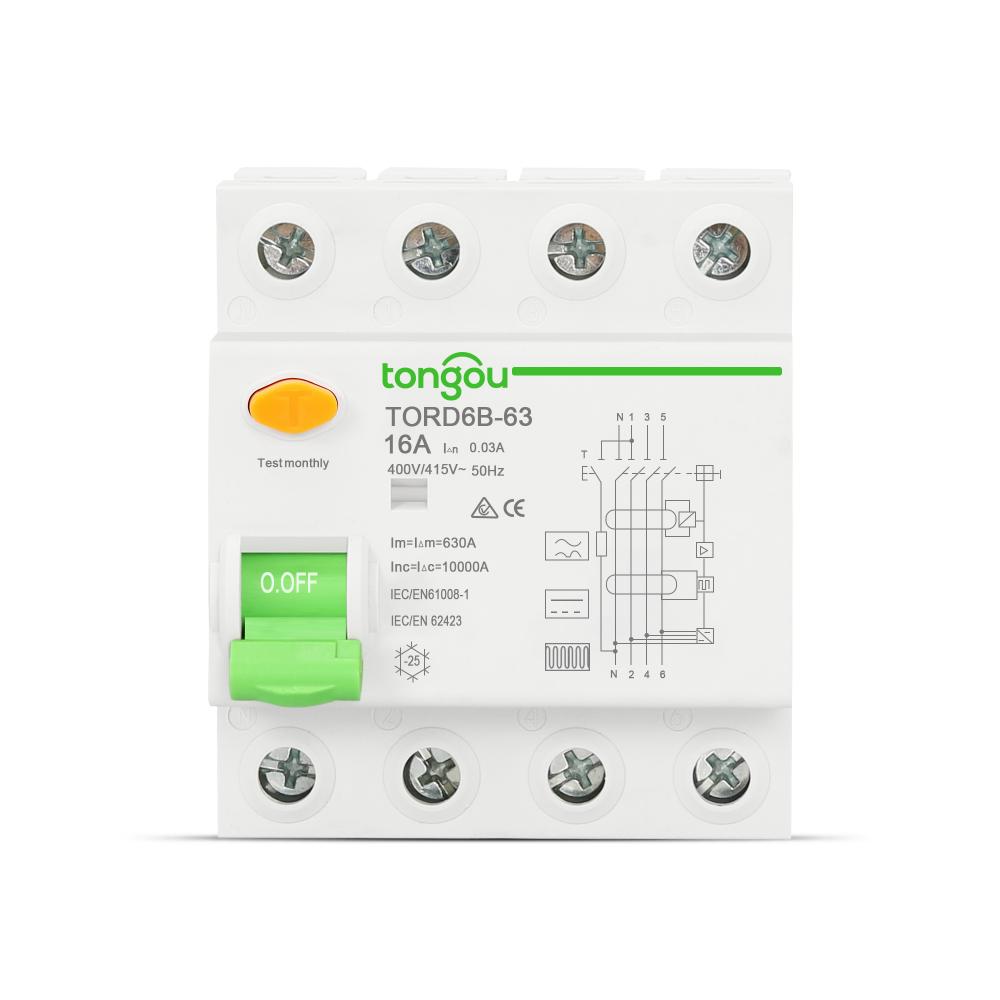

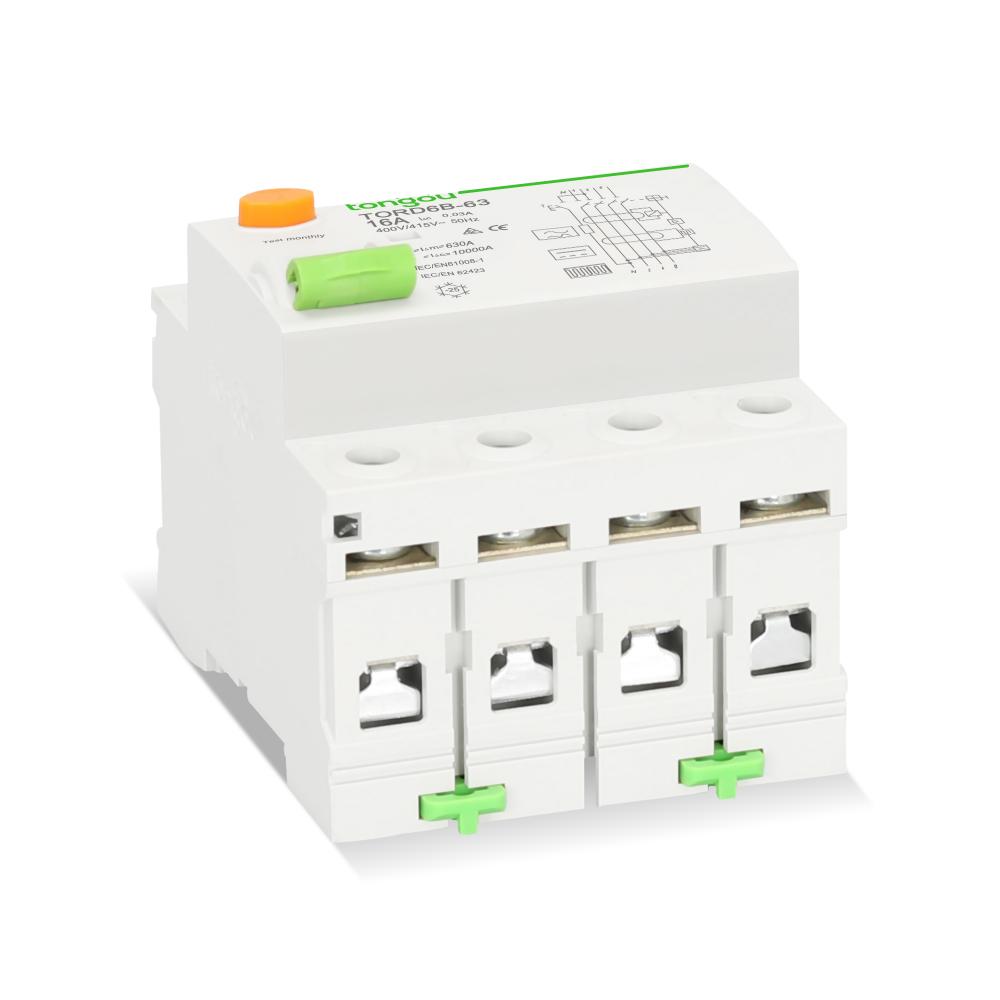

Le RCCB 4 pôles, en plus du courant alternatif (AC) normal, peut détecter les courants de fuite en terre à haute fréquence (HF AC) et les courants purs en continu (DC). Réduire le risque d’incendie et/ou de choc électrique grâce à la déconnexion automatique de l’alimentation électrique repose sur le choix du bon type de RCCB.
Les applications de RCCB 4 pôles nécessitant des types ‘B’ incluent
Installations de VE et PV
Convertisseurs de fréquence
Installations de SAU
Convertisseurs d’alimentation à haute fréquence
Tableaux d’alimentation sur site de chantier
Données techniques
| Nom du modèle | TORD6B-63 |
| Type de modèle | Type électromagnétique |
| Caractéristique de courant résiduel : | B |
| Nombre de pôles : | 2P, 4P |
| Capacité nominale de fermeture et de rupture | 630A |
| Courant nominal (A) | 16, 25, 32, 40, 63 |
| Tension nominale | 220V/380V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(A) : | 0.01, 0.03, 0.1, 0.5 |
| Courant non fonctionnel résiduel nominal |△ n : | 0.5|△ n |
| Courant de court-circuit conditionnel nominal : | 10kA |
| Courant de court-circuit résiduel conditionnel |△c : | 10kA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Plage de courant de déclenchement résiduel : | 0.5||△n~|△n |
| Endurance électromécanique | ≥15000 cycles |
| Capacité de connexion : | Conducteur rigide 25mm² |
| Terminal de connexion | Terminal vissé Terminal à colonne avec pince |
| Couple de vissage | 2.0 Nm |
| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
Sélection de Produits
| Type produit | B | Largeur de 9 mm par module | |||
| 4P | Sensibilité | 30mA | 300mA | 500mA | |
Évaluation
| 25A | TORD6B-63/4/25/003 | TORD6B-63/4/25/03 | – | 8 |
| 40A | TORD6B-63/4/40/003 | TORD6B-63/4/40/03 | TORD6B-63/4/40/05 | ||
| 63A | TORD6B-63/4/63/003 | TORD6B-63/4/63/03 | TORD6B-63/4/63/05 | ||
| 80A | TORD6B-63/4/80/003 | TORD6B-63/4/80/03 | TORD6B-63/4/80/05 | ||
| Évaluation de la Tension (Ue) | 4P | 400-415V | |||
| Fréquence de fonctionnement | 50Hz |
