Description
Disjoncteur de Circuit Miniature

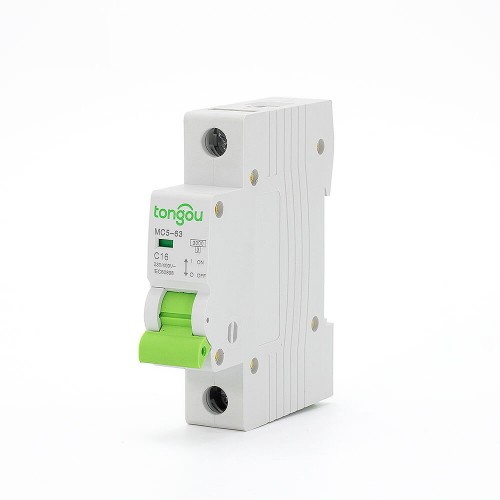

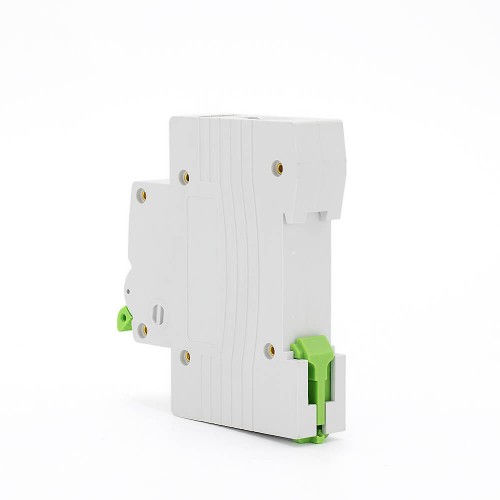

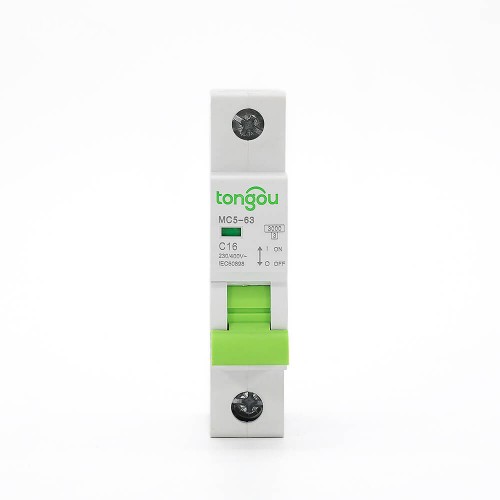

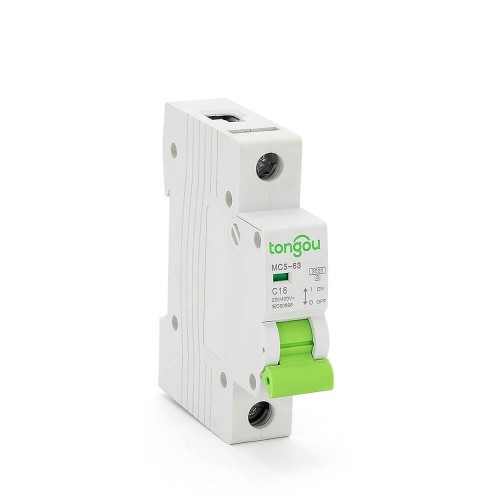

Le TOMC5-63 1P 16A Disjoncteur de Circuit Miniature MCB est adapté à la protection contre les surcharges et les courts-circuits pour l’éclairage et d’autres charges domestiques.
Traitement d’éteignage des borniers,镀铬环保, bonne résistance à la torsion et effet d’anticrouillage. C’est 100% neuf, de haute qualité, connexion stable avec une bonne conductivité électrique.
Conseils Spéciaux pour le Disjoncteur de Circuit Miniature
1. Le MCB est destiné à une utilisation non professionnelle par des personnes non formées, et aucune maintenance n’est requise.
2. En satisfaisant les conditions et les applications mentionnées ci-dessus, le MCB avec un dispositif indicatif “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
3. Choisissez une courbe de déclenchement appropriée et installez-la correctement, le MCB se déclenchera et fermera son circuit protégé en cas de panne, offrant ainsi une protection contre les chocs électriques.
4. Courbe de déclenchement B, C, D
| Nom du Modèle | TOMC5-63/1/C16 |
| Nombre de Poles : | 1 |
| Tension Nominale : | CA 110V 220V |
| Courant Nominal(A) : | 16 |
| Courbe de Déclenchement : | C |
| Capacité de court-circuit nominale(lcn) : | 3kA |
| Fréquence Nominale : | 50/60Hz |
| Classe de Limitation d’Énergie : | 3 |
| Tension de Rayonnement Nominale : | 6.2kV |
| Endurance Électromécanique : | ≥ 6000 |
| Connecteur : | Bornier à vis / Bornier à poteau avec calmp |
| Capacité de Connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de Visserie : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Classe de Protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de Fonctionnement | 2000 m |
| Température de l’Air Ambiant pour Fonctionnement | -5°C à +60°C |
| Température de l’Air Ambiant pour Stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 1P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
2 |
| 1A | TOMC5-63/1/B1 | TOMC5-63/1/C1 | TOMC5-63/1/D1 | |
| 3A | TOMC5-63/1/B3 | TOMC5-63/1/C3 | TOMC5-63/1/D3 | ||
| 5A | TOMC5-63/1/B5 | TOMC5-63/1/C5 | TOMC5-63/1/D5 | ||
| 6A | TOMC5-63/1/B6 | TOMC5-63/1/C6 | TOMC5-63/1/D6 | ||
| 10A | TOMC5-63/1/B10 | TOMC5-63/1/C10 | TOMC5-63/1/D10 | ||
| 16A | TOMC5-63/1/B16 | TOMC5-63/1/C16 | TOMC5-63/1/D16 | ||
| 20A | TOMC5-63/1/B20 | TOMC5-63/1/C20 | TOMC5-63/1/D20 | ||
| 25A | TOMC5-63/1/B25 | TOMC5-63/1/C25 | TOMC5-63/1/D25 | ||
| 32A | TOMC5-63/1/B32 | TOMC5-63/1/C32 | TOMC5-63/1/D32 | ||
| 40A | TOMC5-63/1/B40 | TOMC5-63/1/C40 | TOMC5-63/1/D40 | ||
| 50A | TOMC5-63/1/B50 | TOMC5-63/1/C50 | TOMC5-63/1/D50 | ||
| 63A | TOMC5-63/1/B63 | TOMC5-63/1/C63 | TOMC5-63/1/D63 | ||
