Description

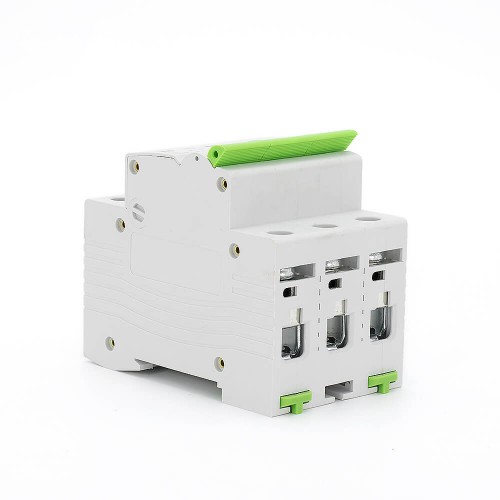

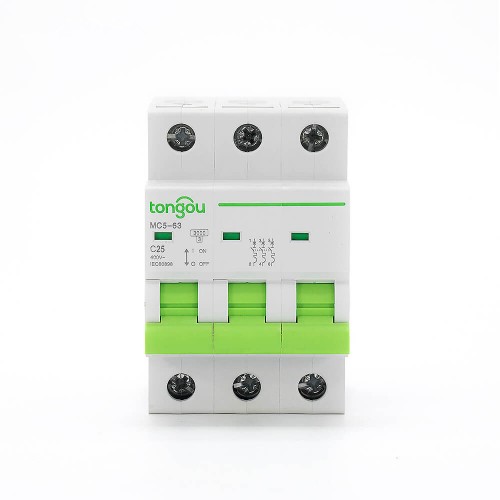

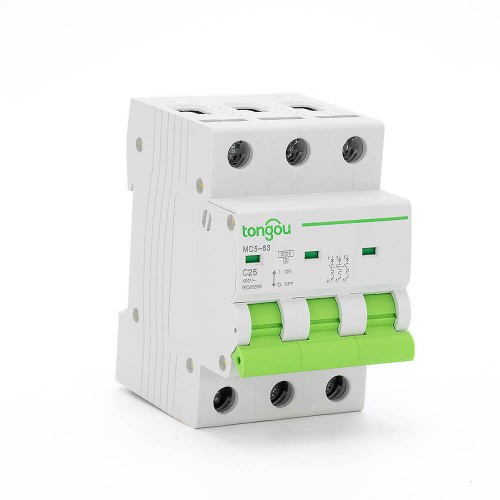

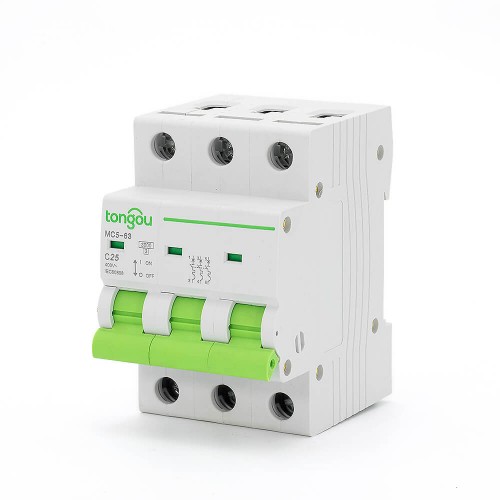

Disjoncteur 25A Courbe C MCB
Il offre une solution compacte pour les exigences de protection. Les appareils S200 sont testés par UL pour limitation de courant et montés sur rail DIN.
Le S200 est disponible avec des caractéristiques de déclenchement spécifiques à l’application pour offrir une protection maximale du circuit. Les disjoncteurs offrent une protection par déclenchement thermomagnétique selon les caractéristiques B, C, D, K et Z.
Pour le marché mondial, les disjoncteurs sont équipés d’approbations et de certifications UL, CSA, IEC, CE et de nombreuses autres agences. Les disjoncteurs miniatures assurent la sécurité électrique dans de multiples applications.
Ils possèdent deux mécanismes de déclenchement différents, le mécanisme de déclenchement thermique retardé pour la protection contre les surcharges et le mécanisme de déclenchement magnétique pour la protection contre les court-circuits.
Caractéristique du Disjoncteur 25A
1. Le MCB est destiné à une utilisation par des personnes non qualifiées, sans nécessiter de maintenance.
2. Il est recommandé d’installer des dispositifs spécifiques, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., sur la ligne amont du MCB en tant que précaution contre les surtensions et surintensités potentielles sur le côté d’entrée de l’alimentation.
3. Une courbe de déclenchement appropriée ayant été choisie et correctement installée, le MCB se déclenche et ferme son circuit protégé en cas de défaut, offrant ainsi une protection contre les chocs électriques.
4. Courbes de déclenchement B, C, D (voir graphique 1) :
| Nom du modèle | TOMC5-63/3/C25 |
| Nombre de pôles : | 3 |
| Tension nominale : | CA 110V 220V |
| Courant nominal (A) : | 25 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de withstand impulsionnelle : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Indication de position des contacts | |
| Connexion terminale : | Bornier vissé / Bornier avec calepin |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant pour fonctionnement | -5°C à +60°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 3P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
6 |
 | 1A | TOMC5-63/3/B1 | TOMC5-63/3/C1 | TOMC5-63/3/D1 | |
| 3A | TOMC5-63/3/B3 | TOMC5-63/3/C3 | TOMC5-63/3/D3 | ||
| 5A | TOMC5-63/3/B5 | TOMC5-63/3/C5 | TOMC5-63/3/D5 | ||
| 6A | TOMC5-63/3/B6 | TOMC5-63/3/C6 | TOMC5-63/3/D6 | ||
| 10A | TOMC5-63/3/B10 | TOMC5-63/3/C10 | TOMC5-63/3/D10 | ||
| 16A | TOMC5-63/3/B16 | TOMC5-63/3/C16 | TOMC5-63/3/D16 | ||
| 20A | TOMC5-63/3/B20 | TOMC5-63/3/C20 | TOMC5-63/3/D20 | ||
| 25A | TOMC5-63/3/B25 | TOMC5-63/3/C25 | TOMC5-63/3/D25 | ||
| 32A | TOMC5-63/3/B32 | TOMC5-63/3/C32 | TOMC5-63/3/D32 | ||
| 40A | TOMC5-63/3/B40 | TOMC5-63/3/C40 | TOMC5-63/3/D40 | ||
| 50A | TOMC5-63/3/B50 | TOMC5-63/3/C50 | TOMC5-63/3/D50 | ||
| 63A | TOMC5-63/3/B63 | TOMC5-63/3/C63 | TOMC5-63/3/D63 | ||
