Description

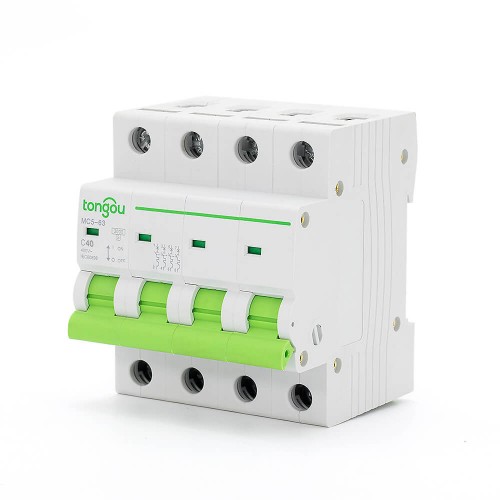

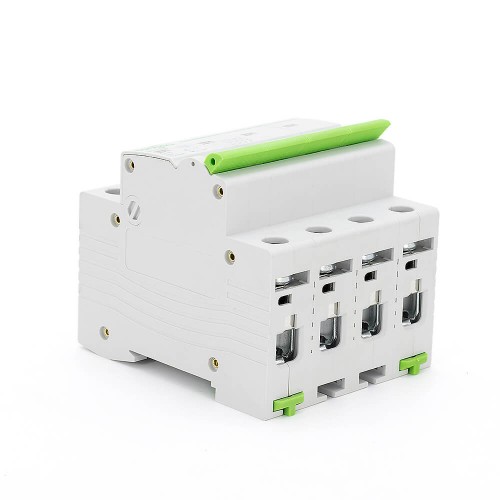

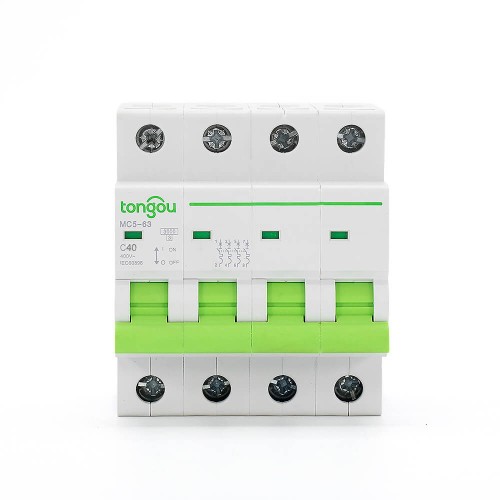

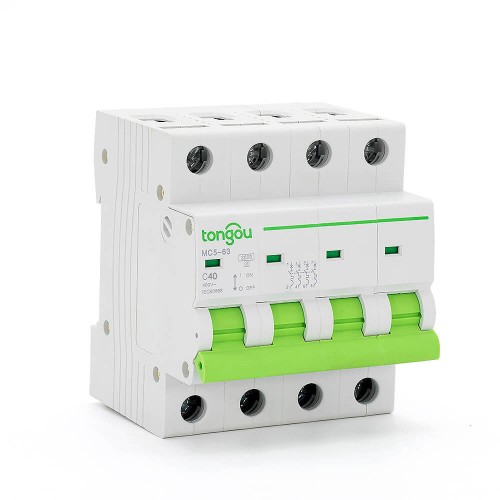

Disjoncteur de circuit mini TOMC5-63 MCB
3KA 110V 220V Courbe C 4P 40A Disjoncteur de circuit mini MCB avec une capacité de rupture de 3kA, monté sur une rail DIN standard de 35mm, est idéal pour les applications IEC commerciales et industrielles.
Le Disjoncteur de circuit mini 3KA, avec une capacité de rupture de 40A et des courbes de déclenchement B, C et D pour sélection.
Conseils spéciaux pour le Disjoncteur de circuit mini MCB
1. Le MCB est destiné à une utilisation non professionnelle par des personnes non formées, et aucune maintenance n’est nécessaire.
2. Courbes de déclenchement B, C, D.
3. Il est recommandé d’installer des dispositifs spéciaux, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., sur la ligne amont du MCB pour prévenir les potentielles surtensions et surintensités sur le côté d’entrée de l’alimentation.
4. Une courbe de déclenchement appropriée étant choisie et correctement installée, le MCB se déclenche et ferme son circuit protégé en cas de défaut, et fournit ainsi une protection contre les chocs électriques.
5. Pour répondre à ces conditions et applications, un MCB avec une indication “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
| Nom du modèle | TOMC5-63/4/C40 |
| Nombre de pôles : | 4 |
| Tension nominale : | CA 110V 220V |
| Courant nominal (A) : | 40 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de withstand impulsionnelle : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Connexion terminale : | Bornier vissé / Bornier avec calepin |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2 IEC 60898-1 EN60898-1 AS/NES 60898.1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000m |
| Température de l’air ambiant pour fonctionnement | -35℃ à +70℃ |
| Température de l’air ambiant pour stockage | -40℃ à +85℃ |
| Type | Largeur de 9 mm par module | ||||
| 4P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
