Description

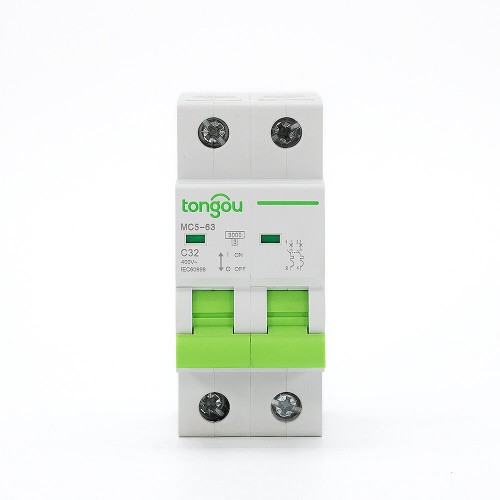

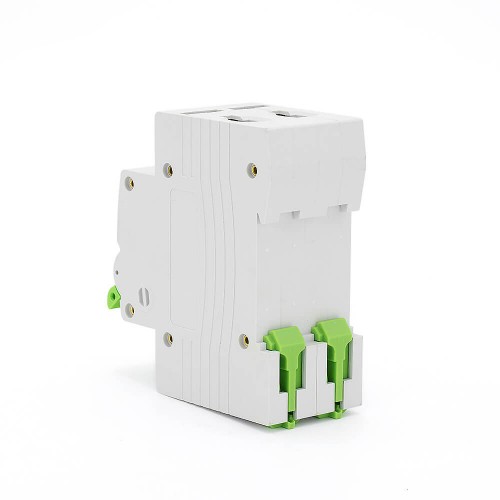

Disjoncteur de circuit TOMC5-63 3KA 32A MCB 2P
Le Disjoncteur de circuit 2P offre une protection contre les surcharges et les court-circuits pour les circuits ou équipements à courant continu.
De plus, il est doté d’une carcasse à haute performance et résistante au feu, un revêtement incombustible, et ne se use pas facilement. Il offre une capacité de rupture élevée jusqu’à 3kA, une grande sensibilité, une réponse rapide, une forte compatibilité et une longue durée de vie.
Conseils spéciaux pour le Disjoncteur de circuit 2P
1. Choisissez une courbe de déclenchement appropriée et installez-le correctement, le MCB se déclenchera et fermera son circuit protégé en cas de défaut, offrant ainsi une protection contre les chocs électriques.
2. Le MCB est destiné à une utilisation par du personnel non qualifié sans nécessiter de maintenance.
3. Il est recommandé d’installer des dispositifs spécifiques, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., sur la ligne amont du MCB en tant que précaution contre les surtensions et surintensités potentielles sur le côté d’entrée de l’alimentation.
4. Courbes de déclenchement B, C, D
5. Répondant aux conditions et applications mentionnées ci-dessus, un MCB avec un indicateur “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
| Nom du modèle | TOMC5-63/2/C32 |
| Nombre de pôles : | 2 |
| Tension nominale : | CA 110V 220V |
| Courant nominal (A) : | 32 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de withstand impulsionnelle : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Connexion terminale : | Bornier vissé / Bornier avec calepin |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant pour fonctionnement | -5°C à +60°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 2P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
4 |
 | 1A | TOMC5-63/2/B1 | TOMC5-63/2/C1 | TOMC5-63/2/D1 | |
| 3A | TOMC5-63/2/B3 | TOMC5-63/2/C3 | TOMC5-63/2/D3 | ||
| 5A | TOMC5-63/2/B5 | TOMC5-63/2/C5 | TOMC5-63/2/D5 | ||
| 6A | TOMC5-63/2/B6 | TOMC5-63/2/C6 | TOMC5-63/2/D6 | ||
| 10A | TOMC5-63/2/B10 | TOMC5-63/2/C10 | TOMC5-63/2/D10 | ||
| 16A | TOMC5-63/2/B16 | TOMC5-63/2/C16 | TOMC5-63/2/D16 | ||
| 20A | TOMC5-63/2/B20 | TOMC5-63/2/C20 | TOMC5-63/2/D20 | ||
| 25A | TOMC5-63/2/B25 | TOMC5-63/2/C25 | TOMC5-63/2/D25 | ||
| 32A | TOMC5-63/2/B32 | TOMC5-63/2/C32 | TOMC5-63/2/D32 | ||
| 40A | TOMC5-63/2/B40 | TOMC5-63/2/C40 | TOMC5-63/2/D40 | ||
| 50A | TOMC5-63/2/B50 | TOMC5-63/2/C50 | TOMC5-63/2/D50 | ||
| 63A | TOMC5-63/2/B63 | TOMC5-63/2/C63 | TOMC5-63/2/D63 | ||
