Description
Description

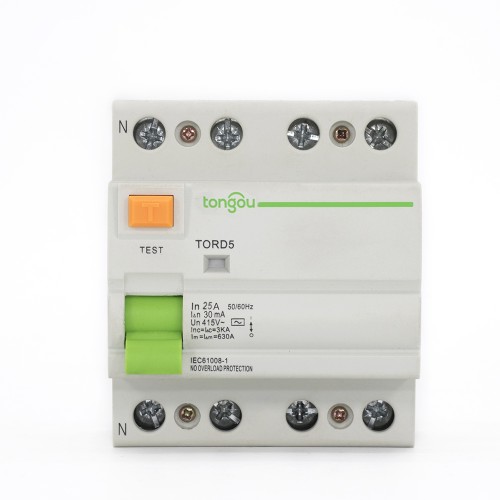

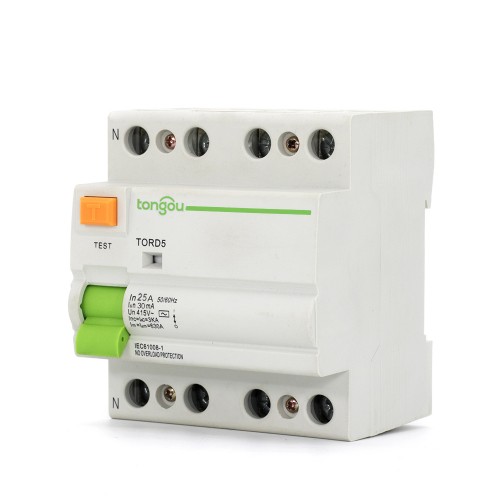

Le 4P RCD RCCB TORD5-63 est adapté aux circuits avec une tension nominale de 230/400V CA, une fréquence de 50/60Hz et un courant nominal inférieur à 125 Ampères.
Son principe de fonctionnement principal est : en cas de parties vivantes exposées, le RCCB fournit une protection indirecte au corps de l’opérateur et une connexion à un électrode de terre appropriée doit être établie.
Note spéciale sur le 4P RCD RCCB :
1. Le RCCB avec une sensibilité nominale jusqu’à 30mA peut être utilisé comme dispositif de protection auxiliaire pour prévenir les défaillances des autres dispositifs de protection contre les chocs électriques.
2. Il est recommandé d’installer des dispositifs spécifiques sur la ligne amont du RCCB, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., afin de prévenir les surtensions et les surcourants potentiels sur le côté d’alimentation.
3. Le RCCB fournit une protection contre les chocs électriques causés par un contact direct entre les deux lignes protégées ou un courant de fuite entre ces deux lignes.
| Nom du modèle | TORD5-63 |
| Type de modèle | Type électromagnétique |
| Caractéristique de courant résiduel : | A, CA |
| Nombre de pôles : | 4P |
| Capacité nominale de fermeture et de rupture | 630A |
| Courant nominal (A) | 16, 25, 32, 40, 63, 80 |
| Tension nominale | 220V/380V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(A) : | 0.01, 0.03, 0.1, 0.5 |
| Courant non fonctionnel résiduel nominal |△ n : | 0.5|△ n |
| Courant de court-circuit conditionnel nominal : | 3KA |
| Courant de court-circuit résiduel conditionnel |△c : | 3KA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Plage de courant de déclenchement résiduel : | 0.5||△n~|△n |
| Endurance électromécanique | ≥4000 cycles |
| Capacité de connexion : | Conducteur rigide 25mm² |
| Terminal de connexion | Terminal vissé Terminal à colonne avec pince |
| Couple de vissage | 2.0 Nm |

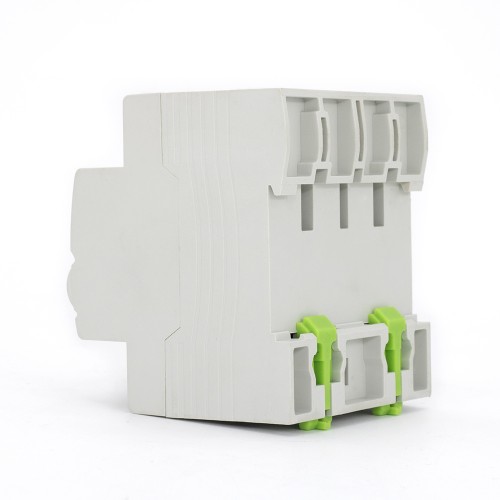

| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
| Type Produit | AC | Largeur de 9 mm par module | |||||
| 4P | Sensibilité | 10mA | 30mA | 100mA | 300mA | 500mA | |
Évaluation
| 25A | TORD5-63/4/25/003 | – | TORD5-63/4/25/03 | TORD5-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD5-63/4/40/003 | TORD5-63/4/40/01 | TORD5-63/4/40/03 | TORD5-63/4/40/05 | |||
| 63A | TORD5-63/4/63/003 | TORD5-63/4/63/01 | TORD5-63/4/63/03 | TORD5-63/4/63/05 | |||
| 80A | TORD5-63/4/80/003 | TORD5-63/4/80/01 | TORD5-63/4/80/03 | TORD5-63/4/80/05 | |||
| 100A | TORD5-63/4/100/003 | TORD5-63/4/100/01 | TORD5-63/4/100/03 | – | |||
| Évaluation de la Tension (Ue) | 4P | 400-415V | |||||
| Fréquence de fonctionnement | 50Hz |
