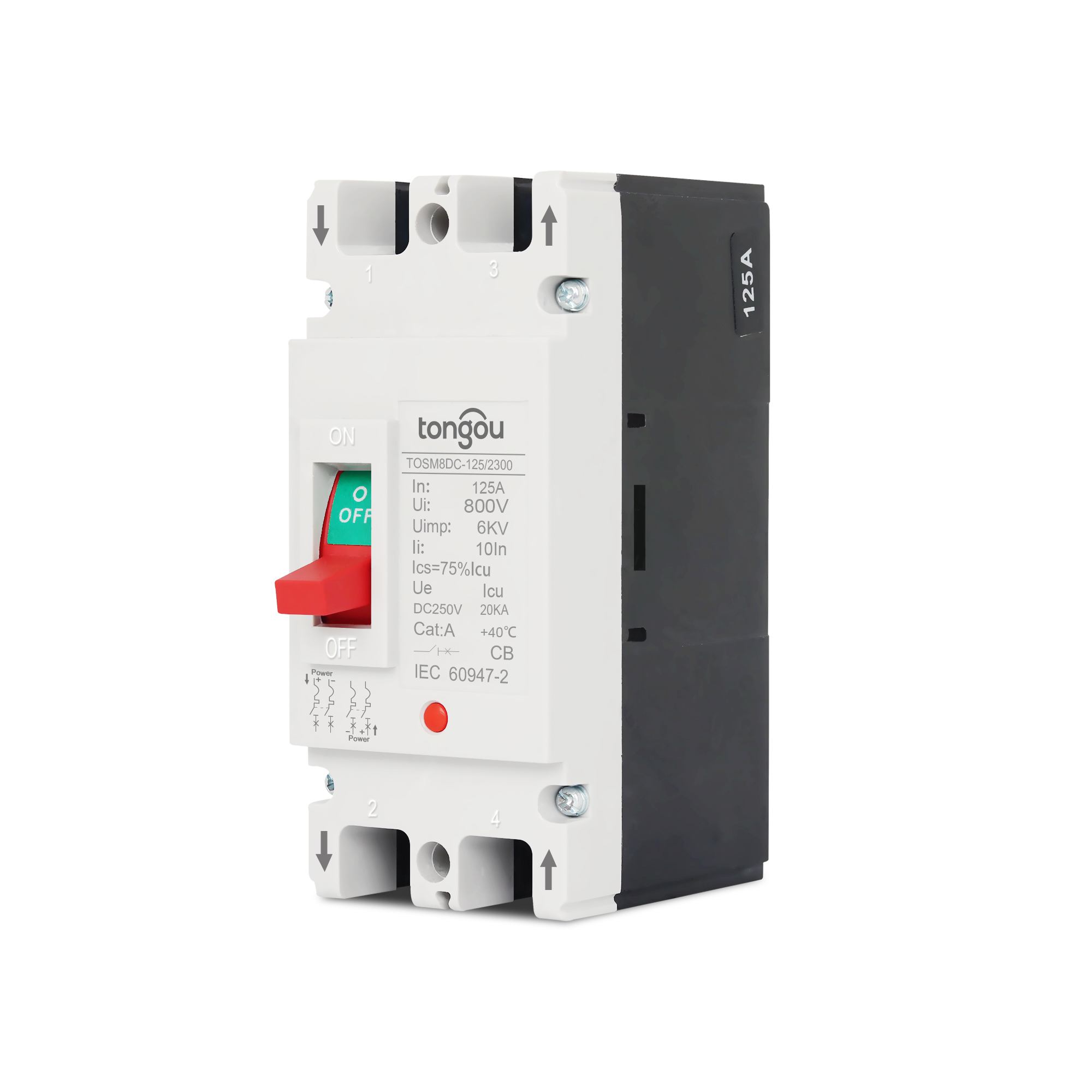

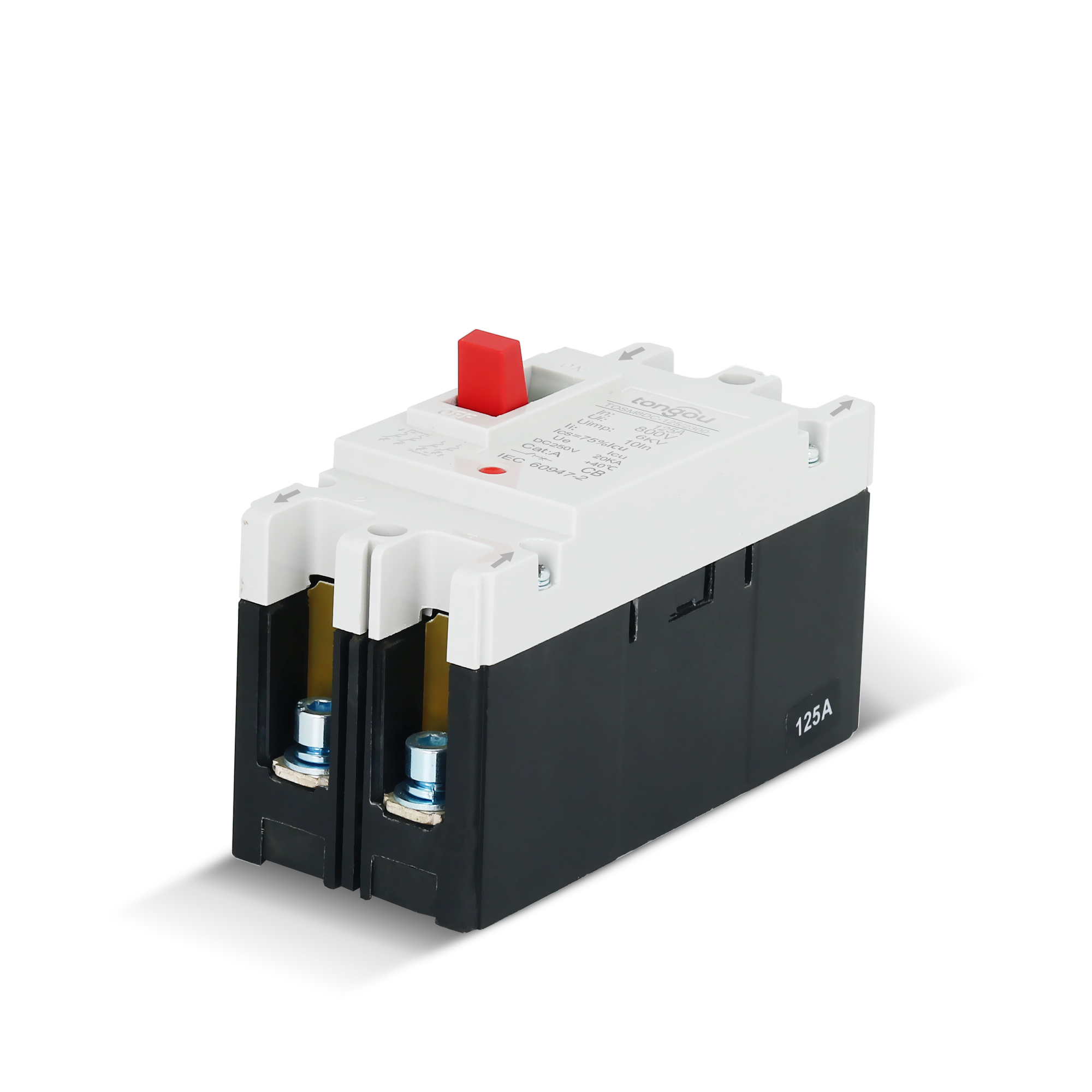

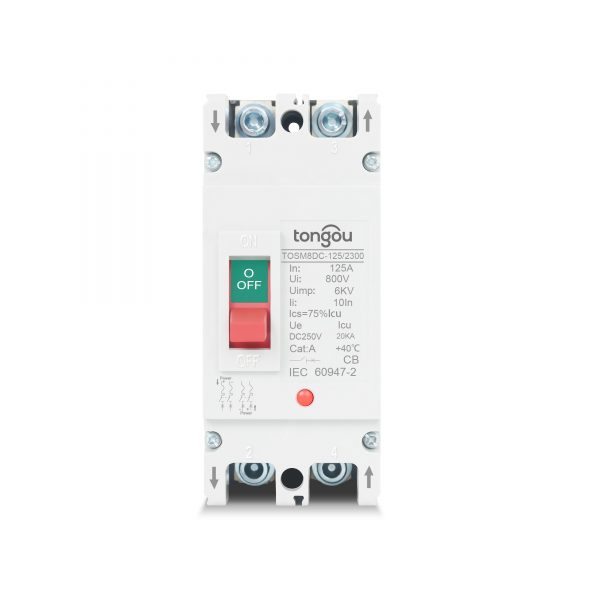

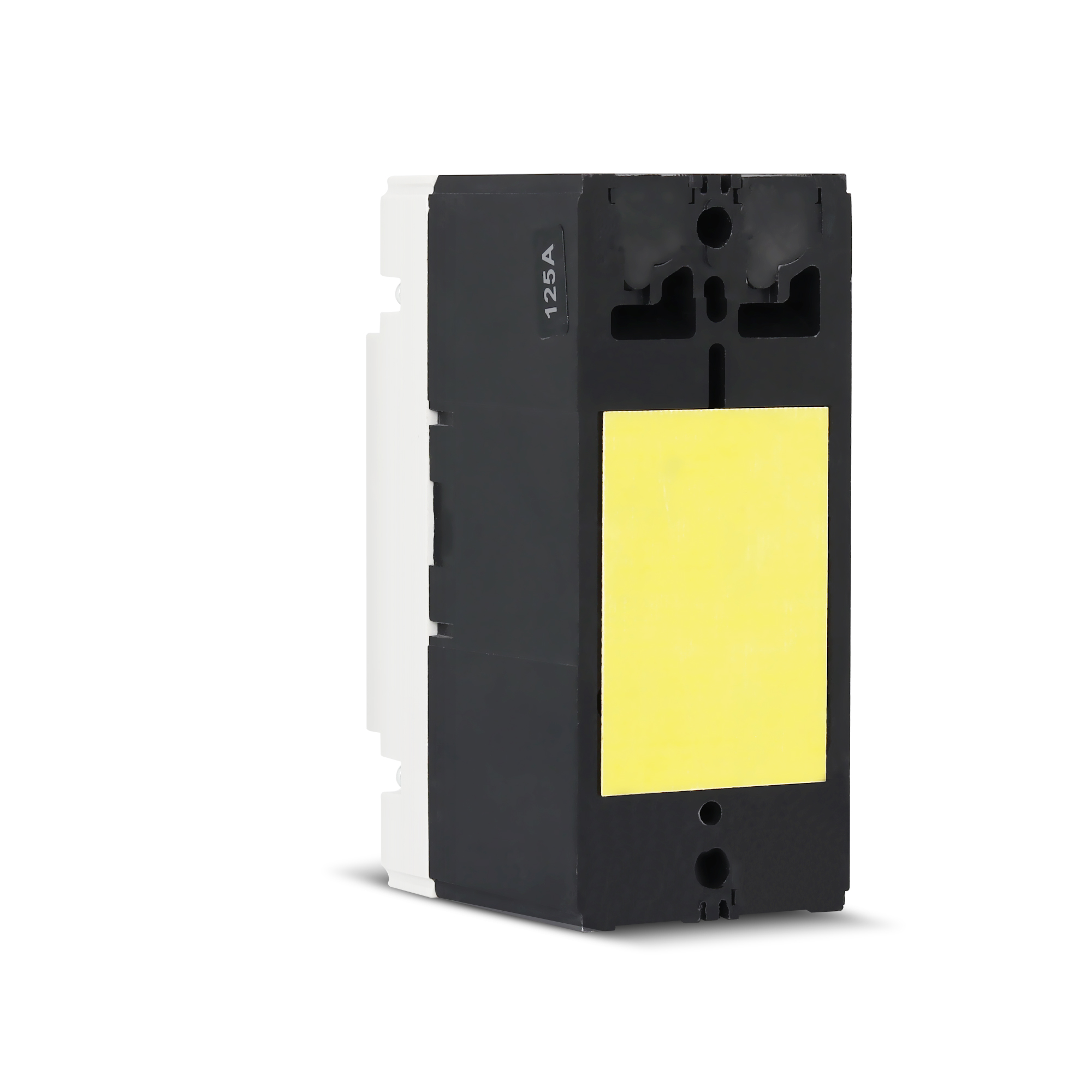

Disjoncteur de Circuit Solaire CC 2P 550V
Le Disjoncteur de Boîtier Moulée CC (MCCB) est utilisé comme disjoncteur de circuit pour le circuit de protection dans le système de production d’énergie solaire. Le courant nominal va de 63A à 630A. Il est adapté aux systèmes de production d’énergie solaire photovoltaïque à puissance relativement élevée.
La tension CC du MCCB CC est relativement élevée, donc la forte capacité de segmentation du MCCB CC est très adaptée pour le système CC.
Fonctionnalités du MCCB CC
Capacité de rupture élevée jusqu’à 50kA
Tension de fonctionnement CC jusqu’à 1000V
Applications du système CC telles que :
- Énergie solaire photovoltaïque,
- UPS,
- Batterie,
- Centre de données
- Système d’alimentation en énergie électrique CC
Cliquez ici pour en savoir plus sur le disjoncteur de circuit CC
Données techniques
| Type de produit ou composant | Disjoncteur de Boîtier Moulée |
| Nom du modèle | TOSM8DC-125 |
| Type de réseau | CC |
| Technologie de l’unité de déclenchement | Thermo-magnétique |
| Courant nominal [In] | 63A, 80A, 100A, 125A |
| Capacité de rupture | 25kA |
| [Tension Ue] Tension opérationnelle nominale | 550V CC |
| Type de commande | Interrupteur |
| Signalisation locale | Indication ON / OFF |
| Mode d’installation | Installation fixe |
| Couleur | Gris |
| Endurance mécanique | ≥10 000 cycles |
| Endurance électro-mécanique | ≥5 000 cycles |
