Description

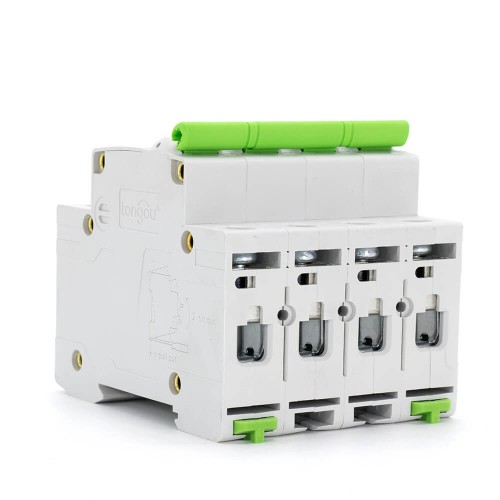

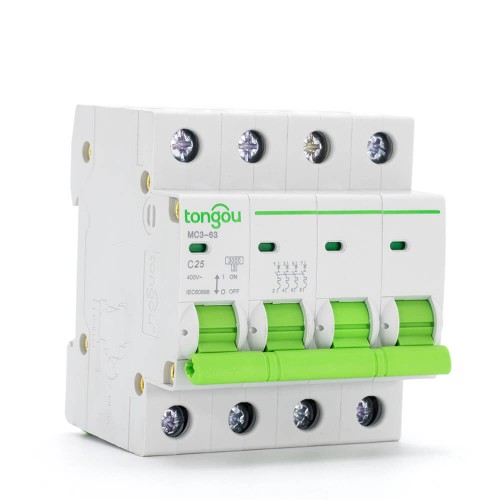

Disjoncteur MCB 4P 25A AC
Le disjoncteur TOMC3-63 AC 4P 25A MCB possède deux mécanismes de déclenchement différents, le mécanisme de déclenchement thermique retardé pour la protection contre les surcharges et le mécanisme de déclenchement électro-mécanique pour la protection contre les courts-circuits.
Ils ont des caractéristiques de la courbe C et une configuration à quatre pôles, avec des capacités de rupture jusqu’à 3kA à 110/220 V CA et des courants nominaux jusqu’à 25 A.
Conseils spéciaux pour le disjoncteur 4P 25A
1. Le MCB est destiné à une utilisation non professionnelle par des personnes non formées et ne nécessite pas de maintenance.
2. Sous réserve de satisfaire aux conditions et applications mentionnées ci-dessus, un MCB avec un dispositif d’indication “ON-OFF” est considéré adapté pour la fonction d’isolation.
3. En choisissant correctement la courbe de déclenchement et en installant correctement, le MCB se déclenche et coupe son circuit protégé en cas de panne, offrant ainsi une protection contre les chocs électriques.
4. Courbes de déclenchement B, C, D.
| Nom du modèle | TOMC3-63/4/C25 |
| Nombre de pôles: | 4 |
| Tension nominale: | CA 110V 220V 400V |
| Courant nominal(A): | 25 |
| Courbe de déclenchement: | C |
| Capacité nominale de court-circuit (lcn): | 3kA |
| Fréquence nominale: | 50/60Hz |
| Classe de limitation d’énergie: | 3 |
| Tension de résistance impulsionnelle nominale: | 6.2kV |
| Endurance électro-mécanique: | ≥ 6000 |
| Connexion terminale: | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion: | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage: | 2.0Nm |
| Installation: | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température ambiante pour fonctionnement | -35°C à +70°C |
| Température ambiante pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 4P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
